Serie IMA2-DMS
Sensorsignal-Verstärker/ Signal conditioner

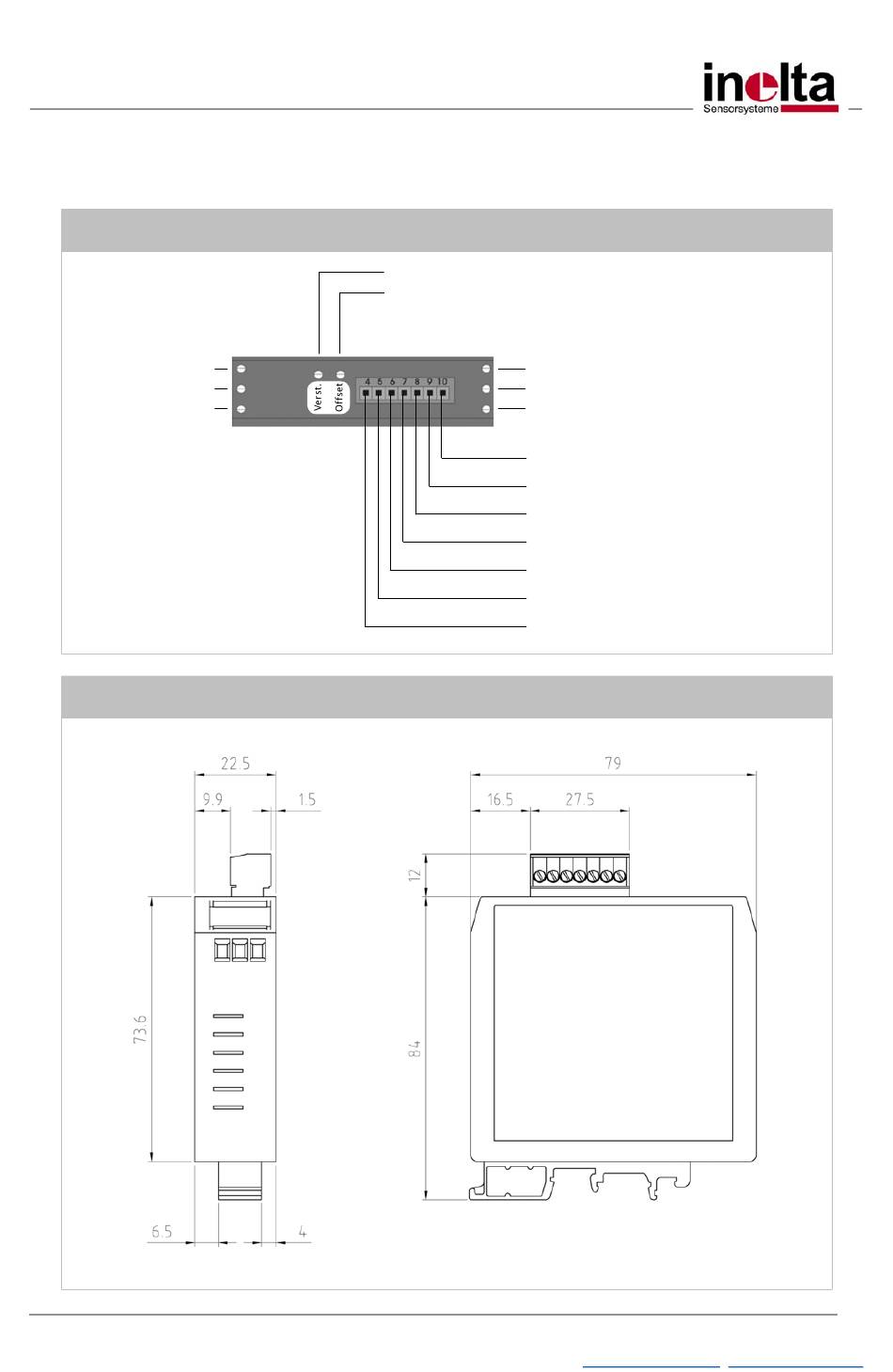

Anschlussbelegung / Connection
24VDC opt. 15VDC (3)
GND 24VDC (2)
Schirm / Shield (1)
Maßzeichnung / Drawing
MEGATRON, s.r.o. Mrštíkova 16, 100 00 Praha 10, T.: +420 274 780 972, info@megatron.cz,
Verstärkung / Gain
Offset / Offset
(13) Schirm / Shield
(12) Signalausgang / Signal output
(11) Ground (Ausgangssignal) /
(10) Sense + / Sense +
(9) Versorgung Sensor + / Exitation sensor +
(8) Sensoreingang + / Sensor input +
(7) Schirm / Shield
(6) Sensoreingang - / Sensor input -
(5) Versorgung Sensor - / Exitation sensor -
(4) Sense - / Sense -
3 z 4
Ground (Output signal)
