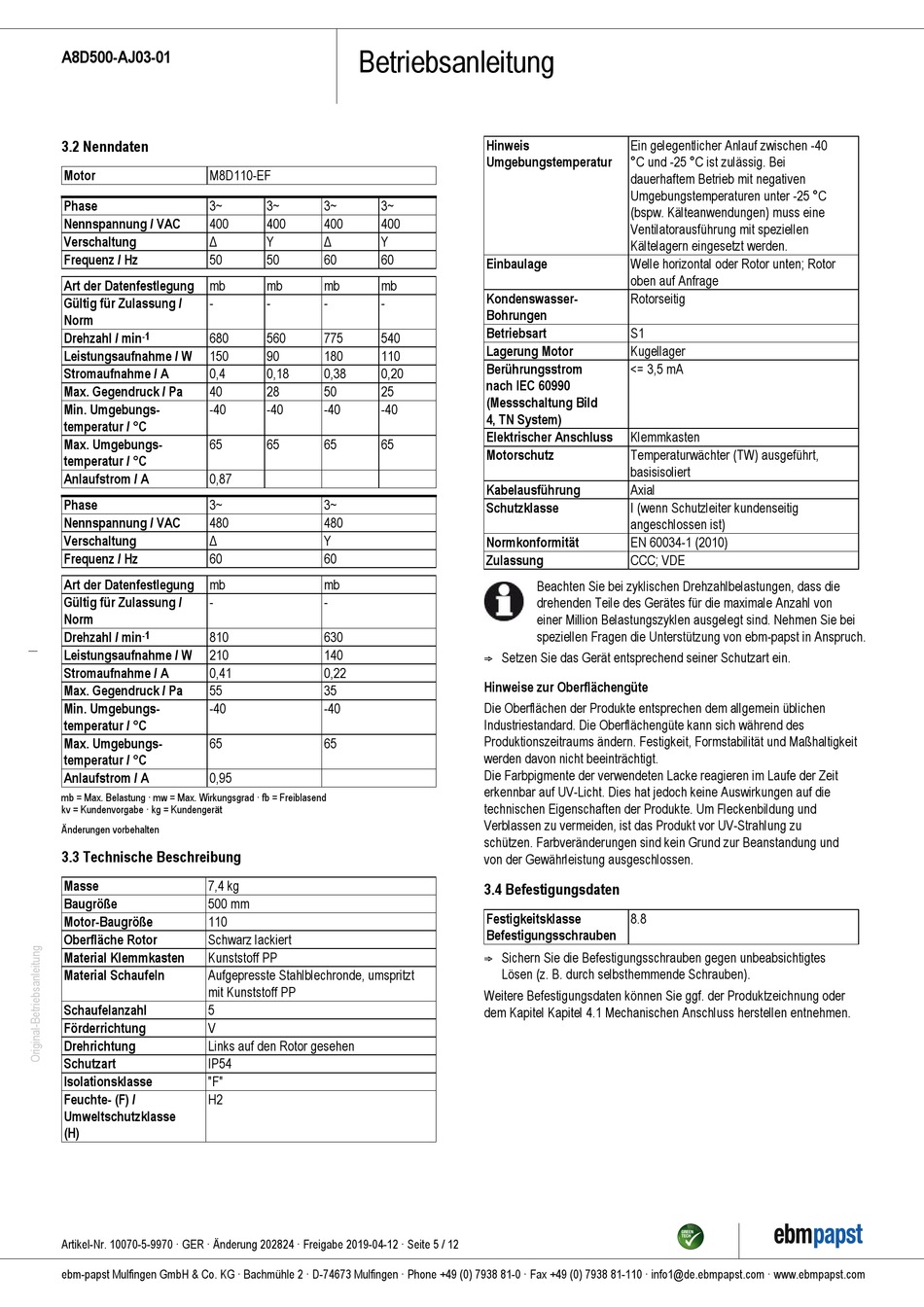

A8D500-AJ03-01
3.2 Nenndaten
Motor
M8D110-EF
Phase
3~
Nennspannung / VAC
400
Verschaltung
Δ
Frequenz / Hz
50
Art der Datenfestlegung
mb
Gültig für Zulassung /
-
Norm
Drehzahl / min
-1
680
Leistungsaufnahme / W
150
Stromaufnahme / A
0,4
Max. Gegendruck / Pa
40
Min. Umgebungs-
-40
temperatur / °C
Max. Umgebungs-
65
temperatur / °C
Anlaufstrom / A
0,87
Phase
3~
Nennspannung / VAC
480
Verschaltung
Δ
Frequenz / Hz
60
Art der Datenfestlegung
mb
Gültig für Zulassung /
-
Norm
Drehzahl / min
-1
810
Leistungsaufnahme / W
210
Stromaufnahme / A
0,41
Max. Gegendruck / Pa
55
Min. Umgebungs-
-40
temperatur / °C
Max. Umgebungs-
65
temperatur / °C
Anlaufstrom / A
0,95
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
7,4 kg
Baugröße
500 mm
Motor-Baugröße
110
Oberfläche Rotor
Schwarz lackiert
Material Klemmkasten
Kunststoff PP
Material Schaufeln
Aufgepresste Stahlblechronde, umspritzt
mit Kunststoff PP
Schaufelanzahl
5
Förderrichtung
V
Drehrichtung
Links auf den Rotor gesehen
Schutzart
IP54
Isolationsklasse
"F"
Feuchte- (F) /
H2
Umweltschutzklasse
(H)
Artikel-Nr. 10070-5-9970 · GER · Änderung 202824 · Freigabe 2019-04-12 · Seite 5 / 12
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
3~
3~
3~
400
400
400
Y
Δ
Y
50
60
60
mb
mb
mb
-
-
-
560
775
540
90
180
110
0,18
0,38
0,20
28
50
25
-40
-40
-40
65
65
65
3~
480
Y
60
mb
-
630
140
0,22
35
-40
65
Hinweis
Ein gelegentlicher Anlauf zwischen -40
Umgebungstemperatur
°C und -25 °C ist zulässig. Bei
dauerhaftem Betrieb mit negativen
Umgebungstemperaturen unter -25 °C
(bspw. Kälteanwendungen) muss eine
Ventilatorausführung mit speziellen
Kältelagern eingesetzt werden.
Einbaulage
Welle horizontal oder Rotor unten; Rotor
oben auf Anfrage
Kondenswasser-
Rotorseitig
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
<= 3,5 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Elektrischer Anschluss
Klemmkasten
Motorschutz
Temperaturwächter (TW) ausgeführt,
basisisoliert
Kabelausführung
Axial
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60034-1 (2010)
Zulassung
CCC; VDE
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
technischen Eigenschaften der Produkte. Um Fleckenbildung und
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
von der Gewährleistung ausgeschlossen.
3.4 Befestigungsdaten
Festigkeitsklasse
8.8
Befestigungsschrauben
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
