Inhaltszusammenfassung für ASTRO SEV 208
- Seite 1 Version 08-2011A...
-
Seite 2: Gerätebeschreibung
[19] Terrestrischer Ausgang [20] Receiver-Ausgang 2 [21] Receiver-Ausgang 1 [22] Unicable-Ausgang Der Multischalter SEV 208 besitzt eine CE-Kennzeichnung. Hiermit wird die Konformität des Produktes mit den zutreffenden EG-Richt- linien und die Einhaltung der darin festgelegten Anforderungen bestätigt. Seite 2... -
Seite 3: Garantiebedingungen

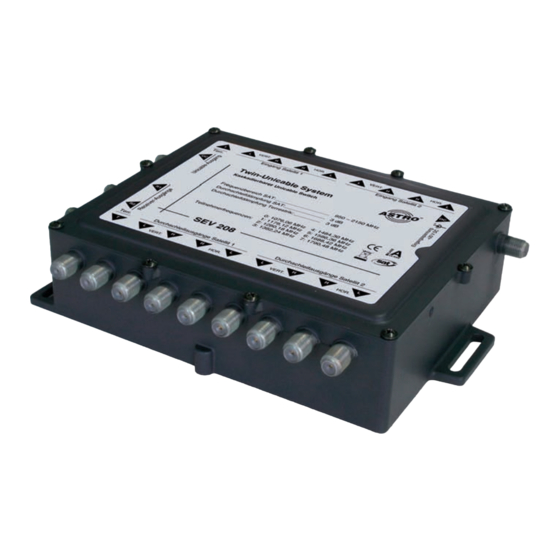

Strobel Kommunikationssysteme GmbH. Diese finden Sie im aktu- ellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Leistungsbeschreibung Der Twin-Unicable-Multischalter SEV 208 ist für die Verteilung von Satelliten- und terrestrischen TV- und Radio-Signalen konzipiert. Er weist außerdem folgende Merkmale auf: ... - Seite 4 Montageorts, z. B. durch Vorhänge, sind zu vermeiden. Bei Schrankmontage muss eine ausreichende Luftkonvektion möglich sein, die sicherstellt, dass die maximal zulässige Umgebungstemperatur eingehalten wird. Die in den techni- schen Daten angegebenen zulässigen Umgebungstempera- turen müssen eingehalten werden. Seite 4 Betriebsanleitung SEV 208 - Version 08-2011A...
-
Seite 5: Montieren Und Anschließen
Unicable-Technologie kompatibel sind, und dass sie eine bidirektionale Signalübertragung ermöglichen. Bild 2 (Seite 6) zeigt eine Übersicht der Installationsmöglichkeiten, die der SEV 208 unterstützt. Die Abbildung zeigt zwei kaskadierte- SEV 208 mit insgesamt 16 Receiveranschlüssen. Betriebsanleitung SEV 208 -... - Seite 6 Montieren und anschließen [1] Quatro LNB [2] Quatro LNB [3] Durchschleifausgänge [4] Receiver-Ausgang 1 [5] Receiver-Ausgang 2 [6] bis zu 8 Receiver am Unicable-Ausgang Bild 2: Anschlussbeispiel mit terrestrischer Antenne und SAT-LNB (kaskadiert) Seite 6 Betriebsanleitung SEV 208 - Version 08-2011A...
- Seite 7 Verwenden Sie für den Anschluss mehrerer Receiver den Unicable-Ausgang [22], so wie es in Bild 2, weiter oben, gezeigt ist. Wenn Sie mehrere SEV 208 kaskadieren möchten, verbinden Sie die Durchschleifausgänge des ersten Geräts [11 bis 18] (siehe links) mit den Eingängen des zweiten Geräts (siehe Bild 2, oben).
- Seite 8 Die angeschlossenen Receiver müssen Unicable-kompatibel sein. HINWEIS Es ist sinnvoll, die für jeden angeschlossenen Teilnehmer verwendete Frequenz zu notieren. HINWEIS Die nicht genutzten Ausgänge sollen mit galva- nisch getrennten 75 Ohm Endwiderständen abgeschlossen werden. Seite 8 Betriebsanleitung SEV 208 - Version 08-2011A...
-
