Goobay 67178 Betriebsanleitung
Passiver sat multischalter
Verwandte Anleitungen für Goobay 67178
Inhaltszusammenfassung für Goobay 67178
- Seite 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 67178 Passiver SAT Multischalter Passive Satellite multiswitch Commutateur multiple passif SAT Multiswitch SAT passivo...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ......3 USER MANUAL ........13 MODE D‘EMPLOI ........23 ISTRUZIONI PER L‘USO ......33 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............3 Allgemeines ..............3 Warnstufen ..............4 Beschreibung und Funktion ............4 Produkt ................4 Lieferumfang ..............4 Produktteile ..............5 Bestimmungsgemäßer Gebrauch..........6 Vorbereitung ................ -
Seite 3: Betriebsanleitung
Sicherheitshinweise Allgemeines Die Betriebsanleitung ist Bestandteil des Multischalters und enthält wichtige Hinweise zum korrekten Gebrauch. • Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Mul- tischalters verfügbar sein. • Bewahren Sie die Betriebsanleitung auf. Stromschlaggefahr! Niemals den Multischalter öffnen! Niemals während eines Gewitters in Betrieb nehmen! -
Seite 4: Warnstufen
Betriebsanleitung Steckdosen verwendet werden, um ihn im Notfall, nach Gebrauch und bei Gewitter schnell aus dieser entfernen zu können. Netzspannung: • Betreiben Sie den Multischalter nur mit der auf dem Gehäuse angegebenen Netzspannung! Warnstufen Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können. -
Seite 5: Produktteile

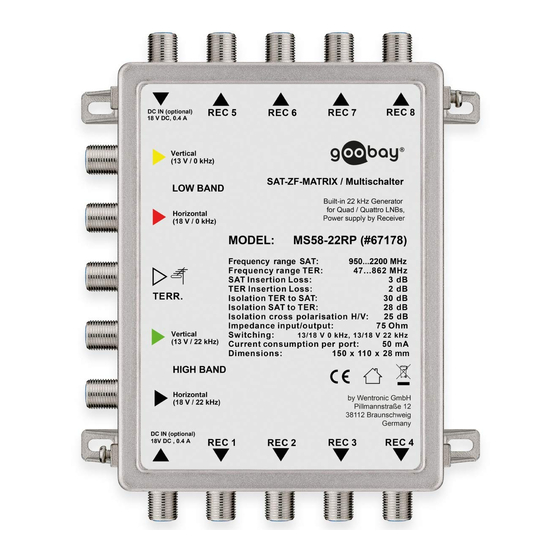

Produktteile Fig. 1: Produktteile LNB-Ausgänge 1 - 4 2 Netzanschluss, optional (18 V, 0,4 A) SAT-LNC-D-Eingang (18 V mit eingebautem 22 kHz - Generator) SAT-LNC-C-Eingang (13 V mit eingebautem 22 kHz - Generator) Eingang für terr. Antennenanschluss (TERR) SAT-LNC-B-Eingang (18 V / 0 kHz) SAT-LNC-A-Eingang (13 V / 0 kHz) LNB-Ausgänge 5 - 8 Montageösen... -
Seite 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Bestimmungsgemäßer Gebrauch IP20 Eine andere Verwendung als in den Kapiteln „Beschreibung und Funktion“ sowie in den „Sicherheitshinweisen“ beschrieben, ist nicht zugelassen. Der Multischalter ist gegen mittelgroße Fremd- körper, aber nicht gegen Wassereintritt geschützt. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. Vorbereitung • Technische Daten aller zu verwendenden Geräte verglei- chen um Kompatibilität sicher zu stellen. -
Seite 7: Geräteanschluss
Geräteanschluss • Verwenden Sie nur hochwertige F-Steckverbinder-Koaxial- kabel mit mind. 90 dB Abschirmung. • Verbinden Sie die SAT-Eingänge des Multischalters (3, 4, 6 ,7) mit den LNB-Ausgängen ihrer Satellitenschüssel wie in der folgenden Tabelle angegeben: Multischalter Quattro-LNB Quad-LNB 13 V / 0 kHz LNC A Vertikal / Low beliebig... -
Seite 8: 6.2 Hinweise Zum Betrieb
Betriebsanleitung Fig. 2: Geräteanschluss 6.2 Hinweise zum Betrieb • Versehen Sie nicht genutzte Ein- und Ausgänge nach EN 50083-2 mit Abschlusswiderständen. • Beachten Sie die maximalen Ausgangspegel (siehe Tech- nische Daten). • Beachten Sie die gesetzlichen Vorschriften zu Erdung und Potentialausgleich (EN 50083-1, EN 60728-11) -
Seite 9: Technische Daten
Technische Daten Artikelnummer 67178 Receiver-Ausgänge Eingänge 4 x LNB, 1 x Terr. Frequenzbereich Frequenzbereich SAT: 950 - 2200 MHz Frequenzbereich TER: 47 - 862 MHz Ausgänge 47 - 2200 MHz Dämpfung Eingangsdämpfung SAT: 3 dB Eingangsdämpfung TER: 2 dB Rückflussdämpfung SAT-Eingänge 10 dB Rückflussdämpfung SAT-Ausgänge... -
Seite 10: Wartung, Pflege, Lagerung Und Transport
Betriebsanleitung Eingang / Ausgang 75 W Stromaufnahme pro Anschluss max. 50 mA Terr. Eingang max. 100 mA Steuersignale Horizontal 18 V (16 - 20 V) + 0 / 22 kHz Vertikal 13 V (10 - 14,5 V) + 0 / 22 kHz Anmerkung mit eingebautem 22 kHz Generator für Quad/Quattro-LNBs... -
Seite 11: Haftungshinweis
Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass der Multischalter die grundlegenden Anfor-... - Seite 44 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 67178 REV 2017-08-09 V 1.2 Goobay ® by Wentronic GmbH *(0,14 € / Minute aus dem deutschen Festnetz) Pillmannstraße 12 (0.14 € / minute from German landline) 38112 Braunschweig (0,14 € / minute depuis un poste fixe allemand) Germany (0,14 € / minuto dalla rete fissa tedesca)
