Fernbedienpanel Panda P4 Control
10. Fernbedienpanel Panda P4 Control
Aktuell/Actual:
Ersetzt/Replaced:
10.1 Fernbedienpanel
Fernbedienpanel P4 Control
Das Fernbedienpanel ist zur Steuerung und Überwachung des Panda Generators erforderlich. Bei einer
Fehlfunktion (z.B. bei zu hoher Temperatur im Generator) schaltet das Panel den Generator ab. Es ist nicht erlaubt,
den Generator ohne Fernbedienpanel zu betreiben oder das Panel für andere Zwecke zu gebrauchen.
10.5.17
Art Nr.
Bez.
Dokument
R03
R02

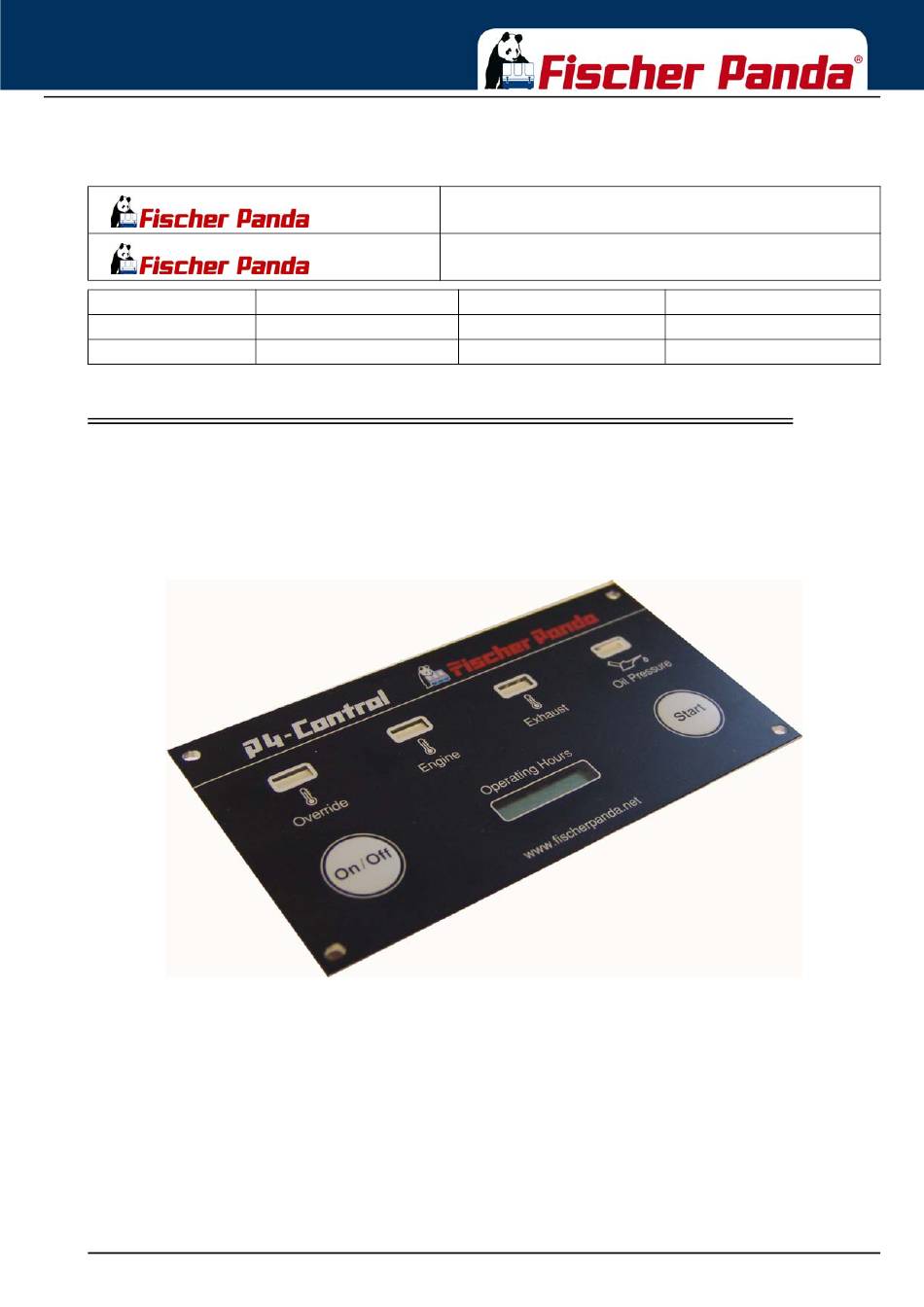

Fig. 10.1-1: Fernbedienpanel
0000522
Fernbedienpanel P4 Control
Hardware
V1.00
V1.00
Kapitel/Chapter 10: Fernbedienpanel Panda P4 Control - Seite/Page 1
Software
--------------------------
--------------------------
Inhaltsverzeichnis
Inhaltszusammenfassung für Fischer Panda Panda P4 Control
- Seite 1 Fehlfunktion (z.B. bei zu hoher Temperatur im Generator) schaltet das Panel den Generator ab. Es ist nicht erlaubt, den Generator ohne Fernbedienpanel zu betreiben oder das Panel für andere Zwecke zu gebrauchen. Fig. 10.1-1: Fernbedienpanel 10.5.17 Kapitel/Chapter 10: Fernbedienpanel Panda P4 Control - Seite/Page 1...
-
Seite 2: Fernbedienpanel Panda P4 Control
Fig. 10.3-1: Fernbedienpanel - Vorderseite 01) Betriebsstundenzähler 05) Warn LED für Motortemperatur 02) Fernbedienpanel „ON/OFF“ Schalter 06) Warn LED für Abgastemperatur 03) Generator „Start“ Taste 07) Warn LED für Öldruck 04) Status LED „Override“ Seite/Page 2 - Kaptitel/Chapter 10: Fernbedienpanel Panda P4 Control 10.5.17... - Seite 3 10.4.1 Vorbemerkungen Tipps zur Starterbatterie Fischer Panda empfiehlt den Gebrauch einer normalen Starterbatteriere. Falls der Generator bei extremen Winterbedingungen eingesetzt wird, sollte die Kapazität der Batterie verdoppelt werden. Die Batterie sollte regelmäßig mit einem geeigneten Ladegerät geladen werden (alle 2 Monate). Eine gut geladene Batterie ist im Winterbetrieb erforderlich.
-
Seite 4: Tägliche Kontrolle For Dem Start
Kühlwasser. Solange der Motor nicht angesprungen ist, reicht der Abgasdruck nicht aus, um das eingebrachte Kühlwasser wegzubefördern. Durch diesen länger andauernden Startvorgang würde sich Abgassystem mit Kühlwasser füllen. Dieses kann den Generator/Motor schädigen/zerstören. Seite/Page 4 - Kaptitel/Chapter 10: Fernbedienpanel Panda P4 Control 10.5.17... -
Seite 5: Stoppen Des Generators
Temperaturgründen abschaltet, muss unverzüglich nach der Ursache gesucht werden. Das kann ein Fehler am Kühlsystem oder an einem der Lüfter bzw. auch in der Lüfterstromversorgug oder irgendein Fehler im Bereich des äußeren Kühlsystems sein. 10.5.17 Kapitel/Chapter 10: Fernbedienpanel Panda P4 Control - Seite/Page 5... -
Seite 6: Installation
2) Die Summe aller Ausgangsströme darf (abzüglich 0,1 A Eigenverbrauch) den Nennstrom der Sicherung des Bedien-Panels nicht überschreiten. 3) Der Ausgang verfügt über eine Freilaufdiode, die negative Spannungen (bezogen auf GND) kurzschließt. Seite/Page 6 - Kaptitel/Chapter 10: Fernbedienpanel Panda P4 Control 10.5.17... -
Seite 7: Jumperkonfiguration
0,16 offen nein 0,08 offen nein 0,04 nein 0,02 offen offen offen 1,25 offen 0,63 0,31 Zeile 1 ist die Standard-Einstellung für die Verwendung mit Verzögerungszeit für T-Cyl 10.5.17 Kapitel/Chapter 10: Fernbedienpanel Panda P4 Control - Seite/Page 7... - Seite 8 Freilaufdioden kurzgeschlossen. Fremdspannung auf den ohne Zeitbegrenzung, Spannungen, die den angegebenen Bereich -0,3 Eingängen überschreiten, werden durch Z-Dioden kurzgeschlossen. Absicherung durch Sicherung F1 Sicherungsbauform: 5 x 20 mm Glasrohr. Auslöseverhalten: träge Seite/Page 8 - Kaptitel/Chapter 10: Fernbedienpanel Panda P4 Control 10.5.17...
- Seite 9 Fernbedienpanel Panda P4 Control 10.5.17 Kapitel/Chapter 10: Fernbedienpanel Panda P4 Control - Seite/Page 9...
- Seite 10 Fernbedienpanel Panda P4 Control Leere Seite / Intentionally blank Seite/Page 10 Kapitel/Chapter 10: Fernbedienpanel Panda P4 Control 10.5.17...
