Stand: 31.01.2017
T
echnische Daten
Messgrößen
Ausgang Spannung
Ausgang Strom
Spannungsversorgung
Leistungsaufnahme
Messbereich Temperatur
Genauigkeit Temperatur
Sensor
Anzeige
Gehäuse
Schutzart
Kabeleinführung
Anschluss elektrisch
Umgebungsbedingung
Gewicht
Montage
Hinweise

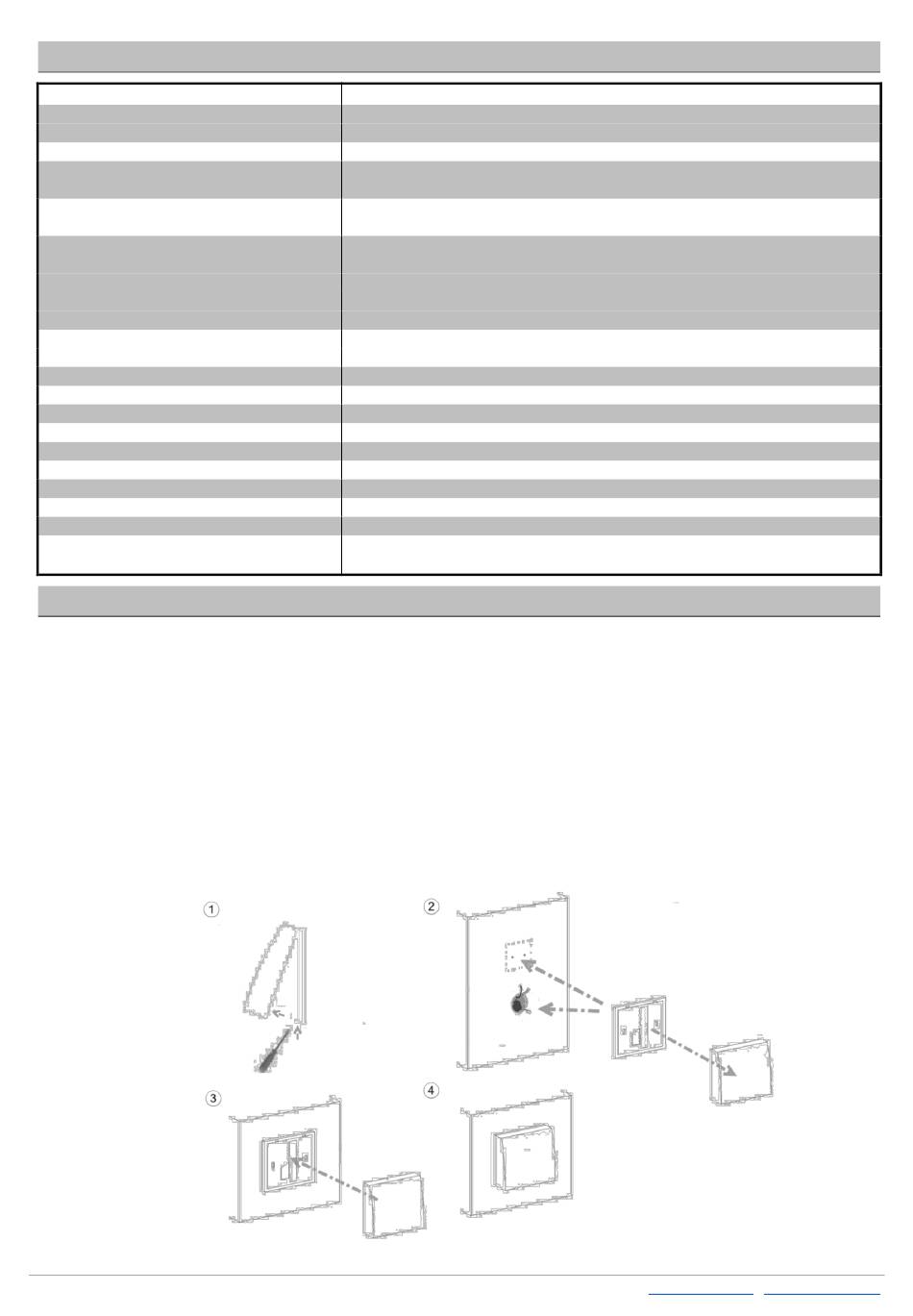

M
ontagehinweise
Bitte stellen Sie sicher, dass das Gerät stromfrei ist, wenn Sie es installieren möchten!
Die Montage kann auf der ebenen Wandfläche oder auf einer Unterputzdose erfolgen. Dabei sollte eine repräsentative Stelle für
die zu messenden Medien ausgewählt werden.
Bei der Montage auf einer Unterputzdose wird die Verwendung von tiefen Installationsdosen wird auf Grund des größeren
Stauraumes für die Verkabelung empfohlen.
Sonneneinstrahlung sowie Luftzug z.B. im Installationsrohr sind zu vermeiden, damit das Messergebnis nicht verfälscht wird.
Ggf. ist das Ende des Installationsrohres abzudichten.
(1) Zum Verdrahten muss das Geräteoberteil von der Grundplatte gelöst werden. Grundplatte und Oberteil sind mittels
Rastnasen lösbar miteinander verbunden.
(2) Die Montage der Grundplatte auf der ebenen Wandfläche erfolgt mit Dübel und Schrauben.
(3) Abschließend wird das Gerät auf die Grundplatte aufgesteckt.
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · tel: 02778/6960-0 · fax: -400 ·
Temperatur
passiv
abhängig vom verwendeten Sensor
1x 0..10 V, min. Last 5 kΩ
TRV
1x 4..20 mA, max. Bürde 700 Ω
TRA
TRV
15..24 V = (±10%) oder 24 V ~ (±10%)
TRA
15..24 V = (±10%)
TRV
typ. 0,4 W (24 V =) | 0,8 VA (24 V ~)
TRA
max. 0,5 W / 24 V =
passiv
abhängig vom verwendeten Sensor
TRV | TRA
am Messumformer einstellbar
TRV1 | TRA1
-50..+50 °C
TRV3 | TRA3
0..+50 °C (Standard)
TRV8 | TRA8
-15..+35 °C
passiv
abhängig vom verwendeten Sensor
TRV | TRA
±1% vom Messbereich (typ. bei 21 °C)
passiv
2-Leiter (Standard), 3 Leiter oder 4-Leiter
LCD 29x12 mm, monochrom, (optional)
PC, reinweiß
IP30 gemäß DIN EN 60529
Sollbruchstellen Oberseite/Unterseite, Öffnung Rückseite
Schraubklemme, max. 1,5 mm²
-35..+70 °C
50 g
Aufputz auf Standard UP-Dose (Ø=55 mm)
Sonderlackierung auf Anfrage, weitere Sensoren auf Anfrage,
Mehrleiteranschluss auf Anfrage, Edelstahlgehäuse verfügbar (siehe Optionen)
WRF04_Datenblatt_de.docx © 2017
Seite 3 / 4
