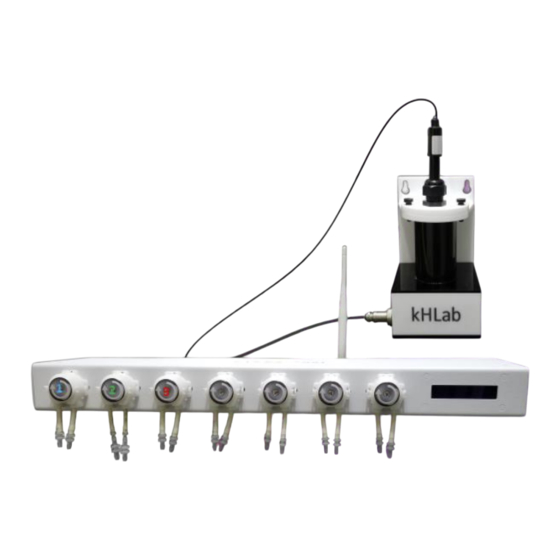

Pacific Sun Kore 7th Bedienungsanleitung

Khlab edycja
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ver. 1.9
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pacific Sun Kore 7th

  • Seite 1 ver. 1.9...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1.Einführung……………………………………………………………………………………………………………….3 Allgemeine Informationen ………………………………………………………………………………3 Der Inhalt des Kore7th&kHLab Set……………………………………………………………….. 3 Die Hauptmerkmale des Geräts……………………………………………………………………….4 2.Dosierer Konfiguration……………………………………………………………………………………………..5 Verbindung von Schläuchen und Kabeln………………………………………………………….6 Software Installation und Wi-Fi Einstellungen………………………………………………….9 3.Dosierpumpen Kalibrierung und Dosiergenauigkeit Überprüfung ………………………….10 Kalibrierung mit Testbehälter………………………………………………………………………..10 Kalibrierung mit elektronischen Präzisionswaage und Prüfstand…………………..10 Vorbereitung für die Kalibrierung mit einer elektronischen Waage……………….11 Starten des Pumpenkalibriervorgangs #1 (Wasser probe)……………………..………12 Dosiergenauigkeit Pumpe#1………………………………………………………………………….13...

  • Seite 3: Einführung

    Die Pacific Sun Kore 7th Dosierpumpe und kHLab-Modul werden aus den hochwertigsten Ma- terialien hergestellt. Das Kore 7th & kHLab Kit wird zur kontinuierlichen Kontrolle des KH Wer- tes in Ihrem Aquarium verwendet und ermöglicht damit u.a. auch die automatische Dosie- rung von Carbonaten (z.B.

  • Seite 4: Der Inhalt Des Kore7Th&Khlab Set

    Werte sehr empfindlich. Hier kann durch den automatisierten und kontrollierten Betrieb eine zusätzliche Stabilität und Sicherheit gewährleis- tet werden. Der Inhalt des Kore 7th & kHLab Set ● Dosierpumpe Kore 7th ● 12V / 2a Netzteil EU ●...

  • Seite 5: Dosierer Konfiguration

    - Abmessungen von kHLab: L105 x T95 x H172 mm (L4-1 / 8 x D3-3 / 4 x H6-3 / 4 in) - ohne pH- Sonde - Abmessungen Kore 7th: L510 x D120 x H50 mm (L20-1 / 8 x D4-3 / 4 x H2 in) Modi Überwachung ( Passive ) und Steuermodus ( aktive ): 1.

  • Seite 6: Verbindung Von Schläuchen Und Kabeln

    1. Stellen sie sicher dass sich in der Prüfkammer von kHLab ein Magnetpellet befindet, um das darin befindliche Wasser zu mischen. 2. Vergewissern Sie sich, dass die Silikon Schläuche richtig mit den einzelnen Pumpen der KORE 7th verbunden sind: Pumpe Nr. 1 – Pumpt die (Aquarienwasser) in die Test- Wasserprobe kammer des kHLab.
  • Seite 7 Beispiele für die Verbindungen von Kore 7th und kHLab...
  • Seite 8 Hinweis: Die Dosierpumpen können mit allen Anschlüssen nach oben (erster Bild) oder nach unten (zweites Bild) arbeiten. Pumpen mit Anschlüssen nach OBEN...
  • Seite 9 Pumpen mit Verbindungen nach Unten Modul kHLab – Sicht von oben...
  • Seite 10 Modul kHLab – Seitenansicht Anschluss 1 - Verbinden Sie den Anschluss 1 mit dem Wasseranschluss an der Oberseite des kHLab-Moduls(WATER), benutzen sie bitte den mitgelieferten Sili- konschlauch. Anschluss 2 - Schließen Sie den Schlauch an Anschluss 2 an und tauchen Sie das andere Ende in den Technikbecken.

  • Seite 11: Software Installation Und Wi-Fi Einstellungen

    Windows herunter. 2) Öffnen Sie die Pacific Sun Kore 7th Software. Hinweis: Sie müssen für die Installation den erforderlichen Systempaketen zustimmen. Andernfalls funktioniert die Anwendung möglich- erweise nicht richtig. 3) Öffnen Sie das Wi-Fi-Netzwerk-Setup auf Ihrem Gerät und wählen Sie aus der Wi-Fi-Liste ein Netzwerk namens Kore 7.xxxx (wobei xxxx die kore 7th.

  • Seite 12: Vorbereitung Für Die Kalibrierung Mit Einer Elektronischen Waage

    Diese Kalibrierungsmethode wird im Kapitel Konfiguration der Kore 7 beschrieben. Kalibrierung mit elektronischen Präzisionswaage und Kalibrierstation. Konfiguration der Kalibrierstation Wichtig Die Kalibrierung der Dosierpumpen Nr. 1 und Nr. 2 sollte alle 2-4 Wochen wiederholt wer- den. Vorbereitung für die Kalibrierung mit einer elektronischen Waage: 1) Schließen sie den Silikonschlauch der Pumpe Nr.
  • Seite 13 5) Starten Sie die Pumpe 1 (Menü - Manueller Modus in der Anwendung) - die Pumpe beginnt Wasser in den Kalibrierungsbehälter zu pumpen. Wenn das Wasser eintropft, stoppen Sie die Pumpe. In der Anwendung klicken sie auf die Schaltfläche "Manuell". Leeren Sie den Kalibrie- rungsbehälter.

  • Seite 14: Starten Des Pumpenkalibriervorgangs #1 (Wasser Probe)

    Eine genaue Kalibrierung der Menge an Dosierwasser und Reagenz ist extrem wichtig für die richtige Genauigkeit der Alkalinitätsmessung. Wichtig! Beachten Sie die Beschreibung an der Waage in der Abbildung im Abschnitt "Kalibrierung mit elektronischer Waage und Kalibrierstation ". Starten des Pumpenkalibriervorgangs # 1 ( Wasserprobe Pumpe Nr.
  • Seite 15 streichen Sie den größten und den kleinsten Wert und verwenden Sie die anderen drei Werte, um die durchschnittliche Pumpenleistung zu berechnen. Beispiel: Wenn nach Eliminierung des höchsten und niedrigsten Ergebnisses 70,98 g, 70,61 g, 71,05 g übrig bleiben, bilden sie das arithmetische Mittel daraus wie folgt : (70,98 g + 70,81 g + 71,05 g) / 3 = 212,84 g / 3 = 70,95 g 7) Tragen Sie den berechneten Wert im Feld neben der Schaltfläche "Calib # 1 pump"...
  • Seite 16 Dosiergenauigkeitstest (Pumpe # 1) 1) Stellen Sie die elektronische Waage auf den Kalibrierstand. 2) Leeren Sie den Kalibrierbehälter und stellen Sie den Behälter auf die elektronische Waage. 3) Starten Sie die elektronische Waage. 4) Warten Sie ein paar Sekunden bis auf dem LCD 0,00 erscheint, stellen sie den Kalibrie- rungsbehälter auf die Waage und Drücken sie den Knopf T (Tara) .

  • Seite 17: Starten Des Pumpenkaliebriervorgangs #3

    Starten des Pumpenkalibriervorgangs # 3 Die Pumpe Nr. 3 dient zum entfernen des getesteten Wassers. Vorbereitung für das Pumpenkalibrierverfahren # 3 mit Hilfe der elektronischen Waage: 1) Das Ende des Schlauch aus der Pumpe # 3 (5 Stecker) welches in dem Sumpf eingetaucht wird, verbinden sie nun bitte mit dem Stecker des Kalibrierstand (ohne grünen Spitzen).

  • Seite 18: Kalibrierung Pumpe#2 (Reagenz)

    9) Kalibrierungsverfahren Pumpe #3 ist abgeschlossen. getestetem Wasser Kontrolle der korrekten Entfernung von (Pumpe #3) 1) Stellen Sie die elektronische Waage in die Kalibrierstation 2) Leeren Sie den Kalibrierbehälter und stellen Sie den Behälter auf die elektronische Waage. 3) Starten Sie die elektronische Waage. 4) Warten Sie ein paar Sekunden bis auf dem LCD 0,00 erscheint.
  • Seite 19 5) Nach 500 Zyklen stoppt Pumpe # 2 automatisch. Die Anzahl der Zyklen wird auf dem LCD-Bild- schirm der Dosierstation angezeigt: Notieren Sie den auf dem LCD-Display der elektronischen Waage angezeigten Wert, z. B. 8,98 g. 6) Leeren Sie den Kalibrierungsbehälter und wiederholen Sie die Messung mehrmals (5 empfohlen). Sortieren Sie die Ergebnisse vom höchsten zum niedrigsten Wert, streichen Sie den größten und den kleinsten Wert und verwenden Sie die anderen drei Werte, um die durchschnittliche Pumpenleistung zu berechnen.

  • Seite 20: Kaliebrierung,Einstellung Und Instandhaltung Des Ph Sonde

    Beispiel: Wenn Sie nach dem Eliminieren des höchsten und niedrigsten Ergebnisses 8,94 g, 9,12 g, 9,01 g üb- rig haben, addieren Sie es und dividieren Sie es durch 3, um den durchschnittlichen arithmetischen Wert zu berechnen. Er wird auf folgende Weise berechnet: (8,94 g + 9,12 g + 9,01 g) / 3 = 27,07 g / 3 = 9,02 g 7) Speichern Sie den berechneten Wert, indem Sie das Endergebnis in das Feld neben der Schaltflä- che "Calib reagent"...
  • Seite 21 Hinweis! Vor dem ersten Einsatz der pH Sonde muss diese kalibriert werden. Bevor Sie mit der Kalib- rierung anfangen entfernen Sie bitte die Sicherung von der Elektrode. Verbinden Sie die Elektrode mit dem pH #1 (siehe Anleitung-Rückwand KORE 7th Station).
  • Seite 22 Hintere Seite von Kore 7th Erste Nutzung nach dem Kauf Kalibrierungsverfahren: 1) Ziehen Sie Sicherung von der Elektrode ab 2) Tauchen Sie die Elektrode min 4cm, tief (maximal 9cm) für 3-5min in Osmose Wasser. In die- ser Zeit muss die pH Sonde mehrmals im Wasser gedreht werden.
  • Seite 23 Kalibrierlösung: Ph 4,0 und Ph 7,0 Kalibration Verfahren pH 4,0 1) Tauchen Sie die Elektrode in die Kalibrierlösung pH 4,0 bis zu einer Mindesttiefe von 3 cm. 2) Die pH Sonde sollte für etwa 4-5 Minuten in Kalibrierlösung bleiben. Alle paar Dutzend Sekunden, drehen Sie bitte die pH Sonde in der Kalibrierlösung.

  • Seite 24: Vorbereitung Des Khlab-Magnet Mischer

    Achten Sie darauf, dass sich im Modulfach des kHLab der spezielle weiße Magnet Pellet be- findet. Für die richtige Vermischung des Wassers muss dieser Magnet Pellet immer in diesem Behäl- ter bleiben. Verbinden Sie das Modul kHLab mit der Kore 7th Dosiereinheit mit dem speziellen 8-Pin- Stecker-Kabel.
  • Seite 25 Die im 1000ml-Paket enthaltenen Flüssigkeiten (2x500ml) müssen verdünnt werden und zwar im Verhältnis 1:4 mit RO Wasser. Beispiel: 100ml Regenzkonzentrat muss mit 400ml RO Wasser gemischt werden. Bevor Sie mit der Herstellung der korrekten Lösung beginnen , müssen Sie zwei Behälter vorbereiten: Einen Messbehälter –...

  • Seite 26: Gerät Betriebsarten

    Ergebnisse plausibel sind . 8. kH Test Intervalle Der Dosierer Kore 7th kann in unterschiedlichen Zeitabständen den kH Wert testen: (x1, x2, x8, x12)Mal am Tag. Beachten Sie, dass die Alkalinität des Wasser sich ständig verändert und daher ist es notwendig, die kH Ergebnisse von den gleichen Messzeiten zu vergleichen.

  • Seite 27: Betriebszustände Von Kore7Th&Khlab

    9. Betriebszustände von Kore7th&kHLab Gerät Arbeitet in verschiedenen Betriebszuständen – LCD Info lesen a) Initial Flush Das Gerät wird zum Dauerbetrieb vorbereitet. In dieser Phase wird das Modul kHLab mehr- mals geleert und mit Aquarienwasser befüllt. b) Emptying flask) Die Testkammer des kHLab Modul wird entleert und der magnetische Mixer wird eingeschal- tet.

  • Seite 28: Parallel Kalibration

    Formel auf Basis Na2CO3 RO Wasser Na2CO3 1000ml Parallel Kalibration Neben den kHLab Test und Kalibrierung wird empfohlen von Zeit zu Zeit ein kH Vergleich Test durchführen mit zb. Tropfen Test. Wenn sich die Ergebnisse in der ähnlichen Bandbreitebefinden, bedeutet zeigt Ihnen das den korrekten Betrieb und eine gute Kalibrierung Ihres kHLab. Software Upgrade von Kore 5./7.
  • Seite 29 Bitte beachten Sie, wenn Sie ein mobiles Gerät an die Korea 7. an- schließen, oder über PC-Laptop verbunden sind, wird kein Zugriff auf Wi-Fi Internet möglich sein. Nur Wi-Fi Kommunikation zwischen dem mobilen Gerät und KORE 7th oder PC-Laptop ist möglich.
  • Seite 30 Wenn sich der Magnet Pellet nicht dreht dann in der Anwendung, Das Problem mit dem Magnet Pellet unter Registerkarte "kHLab", die Geschwindigkeit "Stirrer Speed" des Magnet Pellet erhöhen. Vom Standard Wert 100 zum Beispiel auf 125 oder 150 einstellen und dann auf Save speed klicken und neu testen.
  • Seite 31 W enn Sie technischen Support ben ö tigen, k onta k tieren Sie uns per E-M ailservice@pacific- sun.eu Pacific Sun Support Group: Service@pacific-sun.eu Copyright - Pacific Sun SP. z o.o. und WP 10 Panzer Brigade 84-200 Wejherowo Polen tel. + 48 58 778 17 17...
