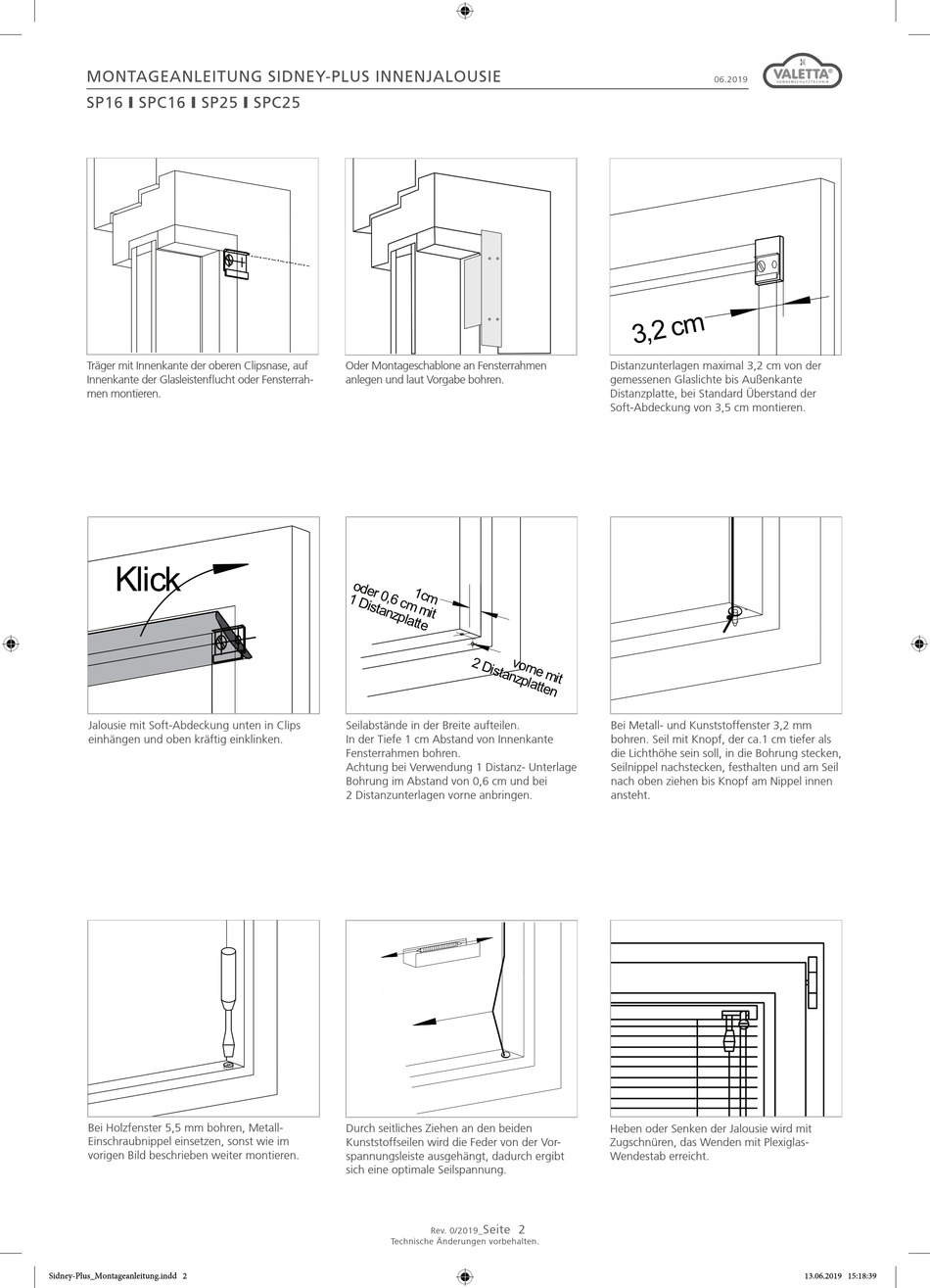

MONTAGEANLEITUNG SIDNEY-PLUS INNENJALOUSIE
SP16 y SPC16 y SP25 y SPC25
Träger mit Innenkante der oberen Clipsnase, auf
Innenkante der Glasleistenflucht oder Fensterrah-
men montieren.
Klick
Jalousie mit Soft-Abdeckung unten in Clips
einhängen und oben kräftig einklinken.
Bei Holzfenster 5,5 mm bohren, Metall-
Einschraubnippel einsetzen, sonst wie im
vorigen Bild beschrieben weiter montieren.
Sidney-Plus_Montageanleitung.indd 2
Oder Montageschablone an Fensterrahmen
anlegen und laut Vorgabe bohren.
Seilabstände in der Breite aufteilen.
In der Tiefe 1 cm Abstand von Innenkante
Fensterrahmen bohren.
Achtung bei Verwendung 1 Distanz- Unterlage
Bohrung im Abstand von 0,6 cm und bei
2 Distanzunterlagen vorne anbringen.
Durch seitliches Ziehen an den beiden
Kunststoffseilen wird die Feder von der Vor-
spannungsleiste ausgehängt, dadurch ergibt
sich eine optimale Seilspannung.
Seite 2
Rev. 0/2019_
Technische Änderungen vorbehalten.
06.2019
Distanzunterlagen maximal 3,2 cm von der
gemessenen Glaslichte bis Außenkante
Distanzplatte, bei Standard Überstand der
Soft-Abdeckung von 3,5 cm montieren.
Bei Metall- und Kunststoffenster 3,2 mm
bohren. Seil mit Knopf, der ca.1 cm tiefer als
die Lichthöhe sein soll, in die Bohrung stecken,
Seilnippel nachstecken, festhalten und am Seil
nach oben ziehen bis Knopf am Nippel innen
ansteht.
Heben oder Senken der Jalousie wird mit
Zugschnüren, das Wenden mit Plexiglas-
Wendestab erreicht.
