EAS SECURUS 90 RSA Datenblatt/Montageanleitung

DATENBLATT / MONTAGEANLEITUNG
RAUCHSCHALTERSYSTEM-ANZEIGE SECURUS 90 RSA
________________________________________________________________________
1. GERÄTEBESCHREIBUNG
Die Rauchschaltersystem-Anzeige SECURUS 90-RSA ist
ein Anzeigentableau zur optischen Sammelanzeige und
Weiterleitung der Betriebszustände der angeschlossenen
Rauchschalter. Die RSA kann senkrecht oder waagrecht
montiert werden.
Unterputzausführung: Unterputzdose eingipsen und beiput-
zen. RSA mit den mitgelieferten Schrauben in der Unter-
putzdose befestigen.
Aufputzausführung: Gerät mit vier Schrauben an der vor-
ge-sehenen Stelle befestigen und Kabel einführen. Nach
dem Anschluss und Funktionstest (siehe Elektrischer An-
schluss) Gehäusedeckel aufsetzen, festschrauben und das
Schild mit den Kunststoff nieten befestigen.
2. TECHNISCHE DATEN
Betriebsspannung
Stromaufnahme
Leistungsaufnahme
Relais
Schaltspannung
Schaltstrom
Schaltleistung
Betriebsumgebungstemperatur
Buslänge gesamt
Gewicht AP
Gewicht UP
125
Kabeleinführungen

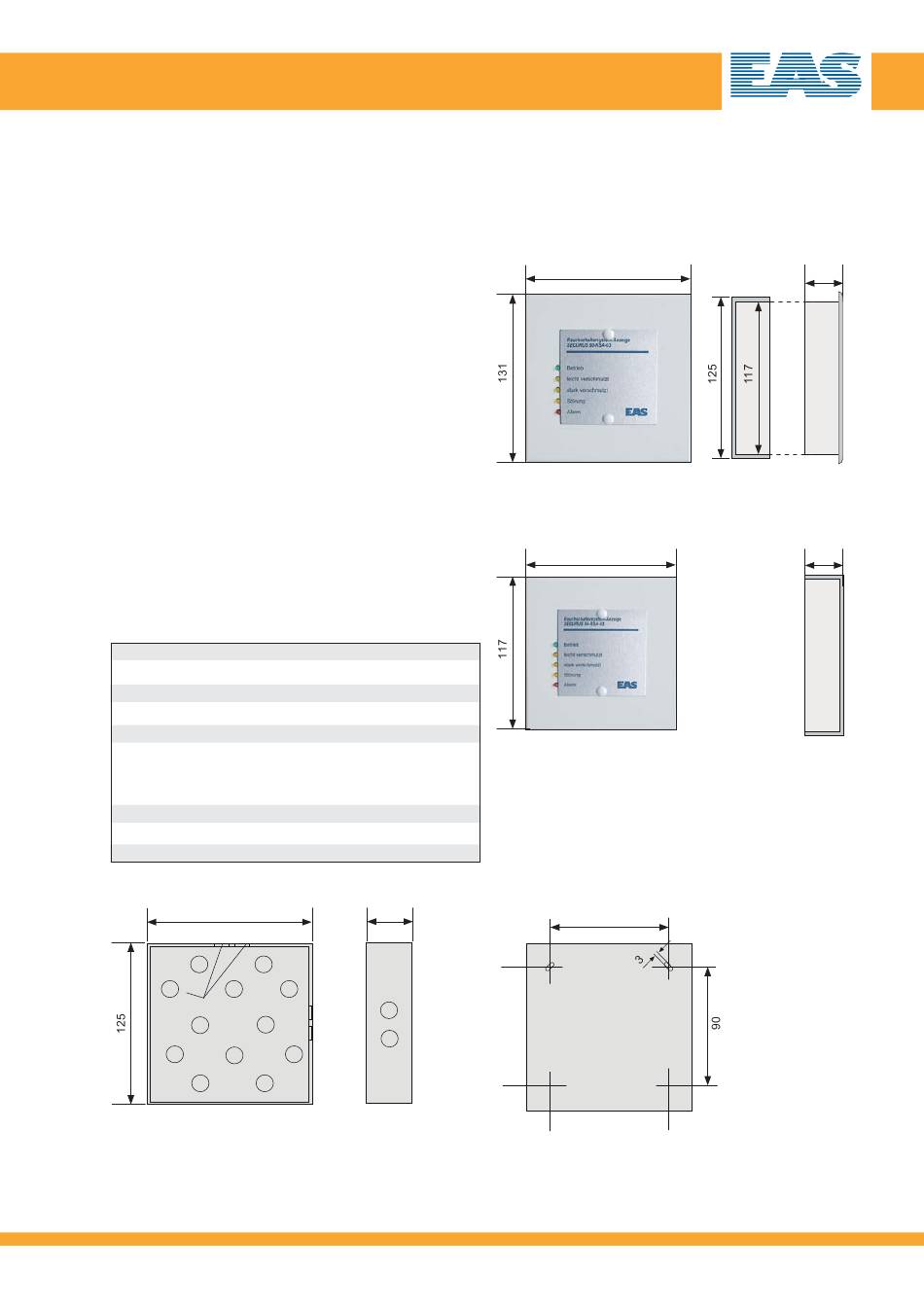

Maßbild Unterputzdose für RSA
