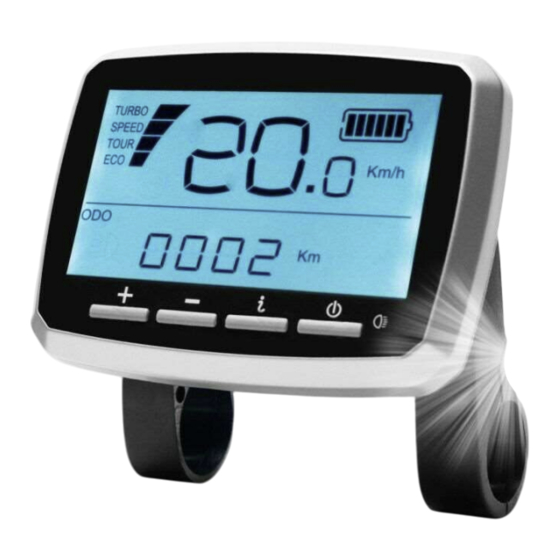

enerpower VLCD-5 Benutzerhandbuch
Inhaltsverzeichnis
VLCD-5 Display für Elektrofahrrad
Produkt
Betriebsspannung
Maximaler Betriebsstrom
Anzeigetyp
Messen der Geschwindigkeit
Betriebstemperatur
Rücklicht
Maße
ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland
Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39
Benutzerhandbuch
Technische Spezifikationen
VLCD-5
DC 11V - 60V
70mA (11V) 32mA (50V)
(21x4 Segment LCD)
1-12 Impulse für jede Runde des Rades
(-20)°C - (+70)°C
LED 200cd / m2 (weißer LED-Modus; Helligkeit: 200cd / m2)
(102,5 mm × 75,5 mm × 28 mm (ohne die Dicke des Sockels)
1
|www.enerpower.de
|sales@enerdan.de
Inhaltsverzeichnis
Verwandte Anleitungen für enerpower VLCD-5
Inhaltszusammenfassung für enerpower VLCD-5
-
Seite 1: Technische Spezifikationen
VLCD-5 Display für Elektrofahrrad Benutzerhandbuch Technische Spezifikationen Produkt VLCD-5 Betriebsspannung DC 11V - 60V Maximaler Betriebsstrom 70mA (11V) 32mA (50V) Anzeigetyp (21x4 Segment LCD) Messen der Geschwindigkeit 1-12 Impulse für jede Runde des Rades Betriebstemperatur (-20)°C - (+70)°C Rücklicht LED 200cd / m2 (weißer LED-Modus; Helligkeit: 200cd / m2) (102,5 mm ×... -
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Spezifikationen ........................ 1 1. Allgemeine Informationen ......................3 2. Installation ............................3 3. VLCD-5-Wire-System Legend ......................4 4. Funktionsbeschreibung ........................4 5. Operation Procedure ........................5 5.1 Taste Definition ........................5 5.2 Bedienung und Einstellung ...................... 5 5.3 Grundfunktionen ........................6 5.4 Einstellungen Modus ........................ -
Seite 3: Allgemeine Informationen
1. Allgemeine Informationen Dieses intelligente VLCD-5-Gerät ist besoners für Elektrofahrräder entwickelt. Es ist vor allem zur Steuerung des Power-Assists verwendet, um den Verbrauch bzw. den Ladezustand des Akkus zu zeigen und zu messen, und die Geschwindigkeit des Fahrrads zu zeigen und die gefahrene Strecke aufzuzeichnen. -
Seite 4: Vlcd-5-Wire-System Legend
3. VLCD-5 Kabelsystem Orange RX (Empfänger) Grün Strom Braun TX (Transmitor) Schwarz Erdung Weiß Schwachstrom Lila Bremsen 4. Funktionsbeschreibung Drehzahlanzeige: Zeigt die aktuelle Geschwindigkeit in km/h oder Meilen/h (umschaltbar). Akkuzustandsanzeige: Vier horizontale Balken zeigen den Zustand der Akkuladung (jeder Balken steht für etwa 25% der Restkapazität);... -
Seite 5: Operation Procedure
Verbrauch des Akkus zu steuern. Mit den + und - Tasten können Sie die Assistenz-Stufe wählen. Der Standardwert ist ECO (Minimum). Bild 5 - Strom Assist Levels ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland |www.enerpower.de Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39 |sales@enerdan.de... -
Seite 6: Grundfunktionen
Im Fahrtentfernungs-Modus (TRIP), drücken Sie die Info-Taste für 2 Sekunden, um den Zähler und die Zeit zurückzusetzen. Bild 7 - Fahrtentfernung (TRIP) ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland |www.enerpower.de Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39 |sales@enerdan.de... - Seite 7 Seite des Bildschirms erscheint, und der entsprechende Fehlercode wird auf der oberen Hälfte des Displays (siehe Tabelle unten) angezeigt. Schraubenschlüssel-Symbol Fehlercode Bild 10 - Diagnose Code ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland |www.enerpower.de Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39 |sales@enerdan.de...
-
Seite 8: Einstellungen Modus
Raddurchmessereingabe wichtig ist, damit das System die Geschwindigkeit und die Entfernung pro Strecke richtig berechnen kann. Raddurchmesser (in Zoll) Bild 11 – Raddurchmesserwahl (d1) ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland |www.enerpower.de Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39 |sales@enerdan.de... - Seite 9 Sekunden im neutralen 6-Km/h Rotationsmotor einzugeben, wenn die Auswahl zur Verfügung steht. Bild 14 – 6-Km/h-Funktion ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland |www.enerpower.de Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39 |sales@enerdan.de...
- Seite 10 Verwenden Sie die Info-Taste um das Modus-Untermenü, drücken Sie +/- Taste, um zwischen Japan und Europa zu wechseln. Voreingestellt ist Europa. Bild 16 - Zonen -Einstellung (M) ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland |www.enerpower.de Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39 |sales@enerdan.de...
-
Seite 11: Drehmomentsignal Wertanzeige (Te) - Nur Für Service Inspektion Verwenden
ODO → TRIP → AVG → Zeit → TE → TE1 Bild 18 – Drehmomentsignalwert anzeigen (TE, TE1) ENERdan GmbH | Max-Planck-Straße 7, D-12489 Berlin, Deutschland |www.enerpower.de Tel: +49 (0) 30 5770 344 35 | Fax: +49 (0) 30 5770 344 39 |sales@enerdan.de... -
Seite 12: Eg-Konformitätserklärung
ENERdan GmbH in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Kennzeichnung des Produkts / Produkttyp Artikel 899500020 Tongsheng Display VLCD-5 Dieses Produkt entspricht den folgenden EG-Richtlinien 2001/95 / EG RICHTLINIE FÜR DIE ALLGEMEINE PRODUKTSICHERHEIT ...
