Schiebebeschlag Nr. 73 V
Montageanleitung

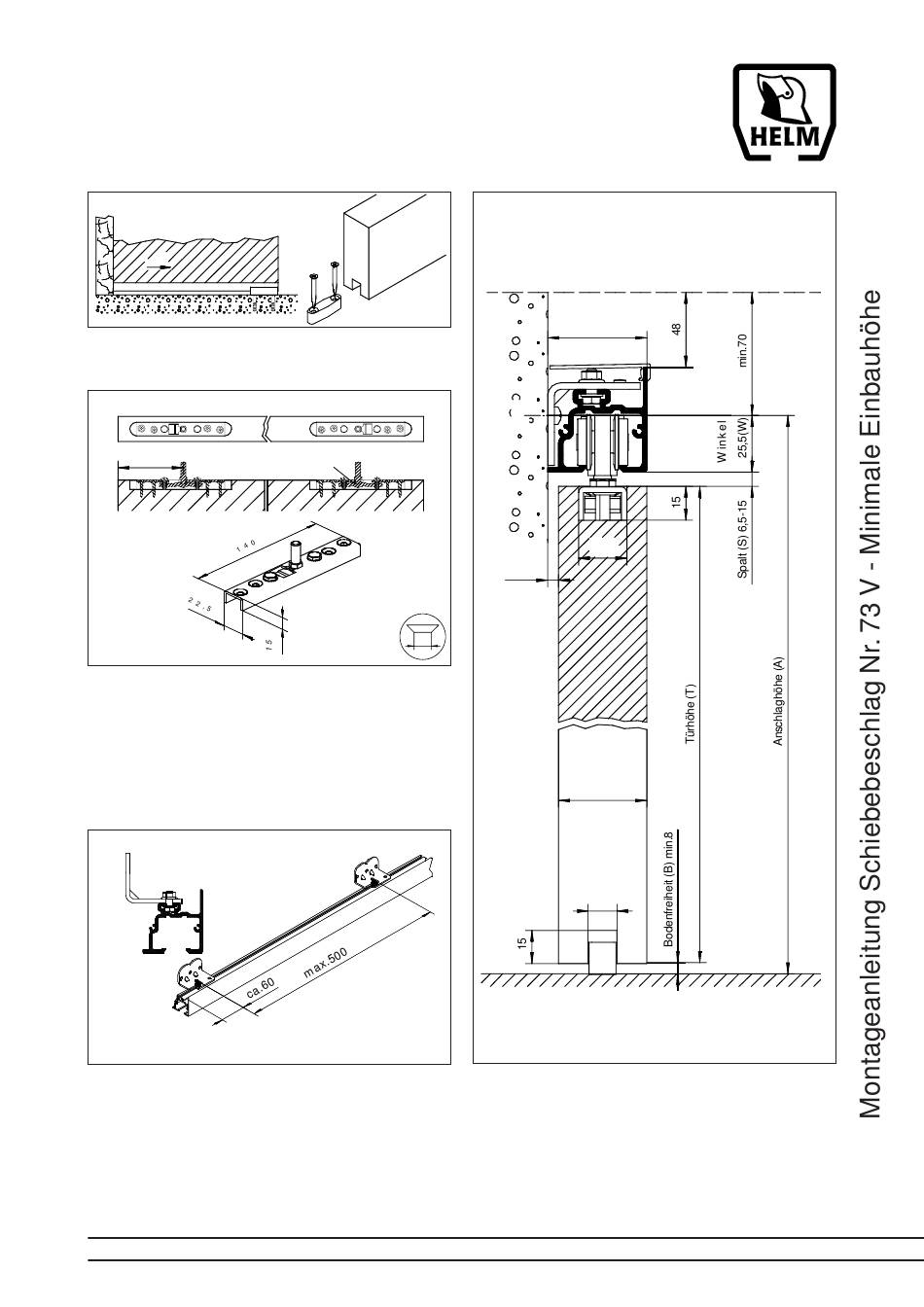

Abb. 1
auf
Türe an der Unterseite nuten (13 x 15 mm) und
Führungsgleiter gem. Abb. 1 am Boden befestigen.
Abb. 2
B
Bevor die Ausnehmungen für die Flansche gefräst wer-
den, Maß „B" feststellen, d.h.: Die Rollapparate so weit
zur Türmitte ansetzen dass die Tür im geöffneten Zu-
stand die gewünschte Öffnung freigibt.
Anschliessend die Klemmstücke durch Rechtsdrehen
der Sechskantschrauben absenken und Tragbolzen in
Rollapparat einschrauben.
Abb. 3
Wandwinkel mit Klemmschrauben an die Schiene
schrauben. Für die Vormontage an der Wand muss die
Lasche des Wandwinkels nach oben zeigen. Die Win-
kel gem. Abb. 3 auf der Laufschiene verteilen.
DS020138/07.05-1
Klemmstück
Ø 5
Decke
45-57
22,5
5-17
40
13
Berechnen Sie nun die Anschlaghöhe (A) anhand des
obigen Einbauschnittes:
A = B + T + S + W
®
