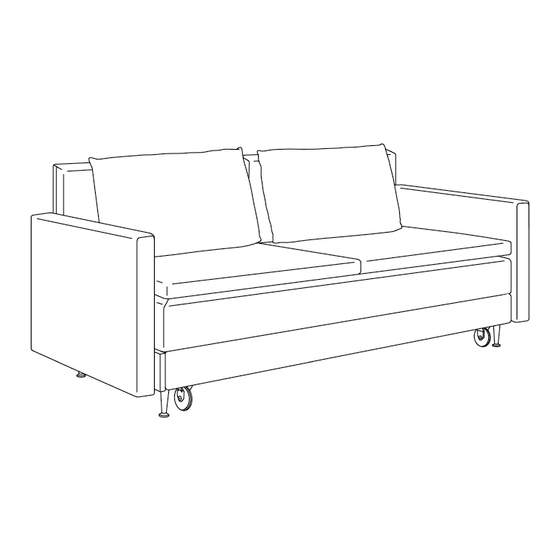

Montage Doppelliege »Bellino« Modell 395/3...
Seite 4
Montageanleitung So stellen Sie Ihre Doppelliege »Bellino« von JOKA zusammen: Um den Transport zu erleichtern, wird dieses Modell zerlegt geliefert. Beim Zusammenbau gehen Sie bitte nach dem Entfernen der Verpackung wie folgt vor: Die Lehnpolster aus der Bettzeuglade nehmen. Lehne senkrecht stellen. Die M8 Mutterschrauben mit M8 Beilagscheiben von der Innenseite des Sockelrahmens durch die vorgebohrten Löcher schieben.
Seite 5
Linkes und rechtes Armteil mit dem Sockelrahmen verschrauben.
Seite 6
Anschließend den Ausziehteil einhängen und einschieben.
Seite 7
Mit der Handfläche in die vorgesehene Griffmulde greifen und bis zum Anschlag vorziehen. Im Anschluss den Stauraum öffnen.
Seite 8
Auflagebrett aus der Bettzeuglade nehmen und zwischen Rückenlehne und Liege- fläche in die dafür vorgesehene Führungsmulde legen. Liegefläche Rückenlehne Das Auflagebrett anschließend mit 2 Stück Linsenschrauben M6x30 inkl. 2 Stück Beilagscheiben M6 mit der Sockelrahmenhinterseite verschrauben. 2 Stk. Linsenschrauben M6x30 inkl.
Seite 9
Bettzeuglade schließen und mit Schwung einschieben. Lehnpolster positionieren.
Seite 10
Bedienungsanleitung So verwandeln Sie Ihre Doppelliege »Bellino« von JOKA: Lehnpolster entfernen. Fixpolsterung leicht anheben und Ausziehteil bis zum Anschlag nach vorne ziehen.
Seite 11
Lehne vorklappen. Topper zurückklappen. Beim Rückverwandeln gehen Sie bitte in umgekehrter Reihenfolge vor.
