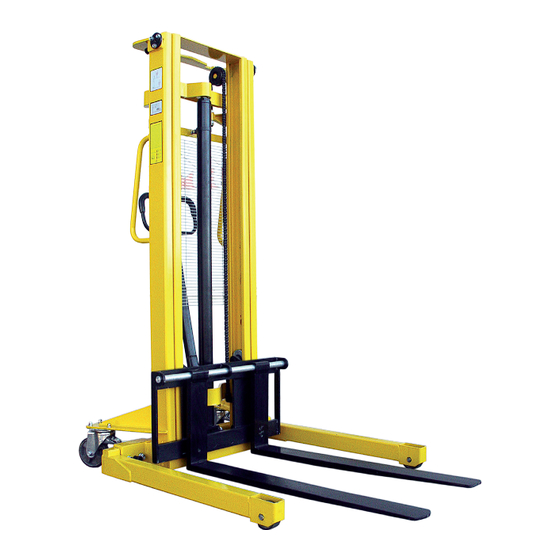

- Seite 1 Hydraulikstapler 1.000kg / 2,5m in Breitspurausführung DE V1.0 Stand 08-2007 Modell: STP-M-D-1000-2.5-1150-VAR Abmessungen: Gabellänge 1.150 mm Gabelbreite 210-800 mm Min. Gabelhöhe 80 mm HUB052 Max. Hubhöhe 2.500mm Kapazität 1000kg 80 mm / 2.500 mm Rotek Handels GmbH...
-
Seite 2: Spezifikation
Wir gratulieren Ihnen zum Erwerb eines Staplers der STP-M-D Serie. Bitte nehmen sie sich die Zeit dieses Handbuch komplett und aufmerksam durchzules- en. Machen Sie sich vor der Inbetriebnahme mit den Bedienungselementen und den Instruktionen zur Verwendung Ihres Staplers vertraut. Schulen Sie Ihre Mitarbeiter oder anderes Bedienungspersonal entsprechend ein. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise ● Lesen Sie zuerst sämtliche Hinweisschilder am Stapler und dieses Handbuch gründlich durch bevor Sie den Stapler in Betrieb nehmen. ● Nehmen Sie den Stapler nur in Betrieb, wenn Sie auf dem Gerät eingeschult wurden und Ihne eine Betriebserlaubnis erteilt wurde. ● Die Räder, Achsen, Traggabeln sowie der Mast sollten täglich auf Beschädigungen oder Verformungen kontrolliert werden. Defekte Stapler dürfen nicht in Betrieb genommen werden. ●... - Seite 4 Ladediagramm Hubhöhe (mm) 3.000 2.500 2.000 1.500 Max. Last 1.000 (kg) 1.000...
-
Seite 5: Griff- Und Pedalpositionen
Verwendung Fahren Sie mit den Gabeln des Staplers unter die zu hebende Last. Wenn erforderlich betätigen Sie die Feststellbremse um ein Wegrollen zu unterbinden. Legen Sie den Griffhebel auf die Position Heben (siehe Abbildung unten) und Heben und Senken Sie die Deichsel mehrmals bzw. betätigen Sie das Fußpedal. Es wird Druck auf das Pumpenelement ausgeübt. -
Seite 6: Verstellen Der Fußbreite
Verstellen der Fußbreite Die Fußbreite des Staplers kann vergrössert werden, um z.B. Europaletten auch quer transportieren zu können. Gehen Sie dazu wie folgt vor: - Öffnen Sie die Sicherungsschraube (A) - Entfernen Sie die Halteschrauben (B) nach öffnen der Haltemuttern (C) - Verändern Sie die Fußbreite gemäß... -
Seite 7: Explosionszeichnung Mast
Explosionszeichnung Mast... -
Seite 8: Explosionszeichnung Griff Und Pumpe
Explosionszeichnung Griff und Pumpe... - Seite 9 Teileverzeichnis...
-
Seite 10: Mögliche Fehler Und Problemlösungen
Mögliche Fehler und Problemlösungen Fehler Grund Lösung Unzureichendes Anheben Nicht genug Hydrauliköl Füllen sie entsprechend Hydrauliköl nach Probleme beim Absenken G1. Ein beweglicher Teil ist L1. Tauschen Sie diesen Teil blockiert oder deformiert G2. Zu viel Hydrauliköl L2. Lassen Sie entsprechend Hydrauliköl ab Die Gabel senkt sich nicht G1. - Seite 11 Hinweise Wenn Sie Wartungsarbeiten über einen Fachbetrieb durchführen, so lassen Sie sich die durchgeführten Arbeiten bitte bestätigen. Folgeschäden die durch unsachgemässe oder unterlassene Wartung als Folge- schäden auftreten fallen nicht unter die Gewährleistung. Die Behebung von Störungen die durch den Benutzer behoben werden können, fällt ebenfalls nicht in die Gewährleistung sondern in den normalen Wartungsbetrieb dieser Maschine.
-
Seite 12: Service Und Garantiebedingungen
Service und Garantiebedingungen Die Fa. Rotek gewährt die gesetzliche Gewährleistung von 2 Jahren. Ausgenommen von der Gewährleistung sind alle Verschleißteile. Die Reparaturen werden über den Händler von dem Sie dieses Produkt bezogen haben abgewickelt. Rotek behält sich vor, Schäden die durch unsachgemäße Handhabung entstanden sind, zu verrechnen.
