4 Beschreibung des Pumpensteuerungsmoduls

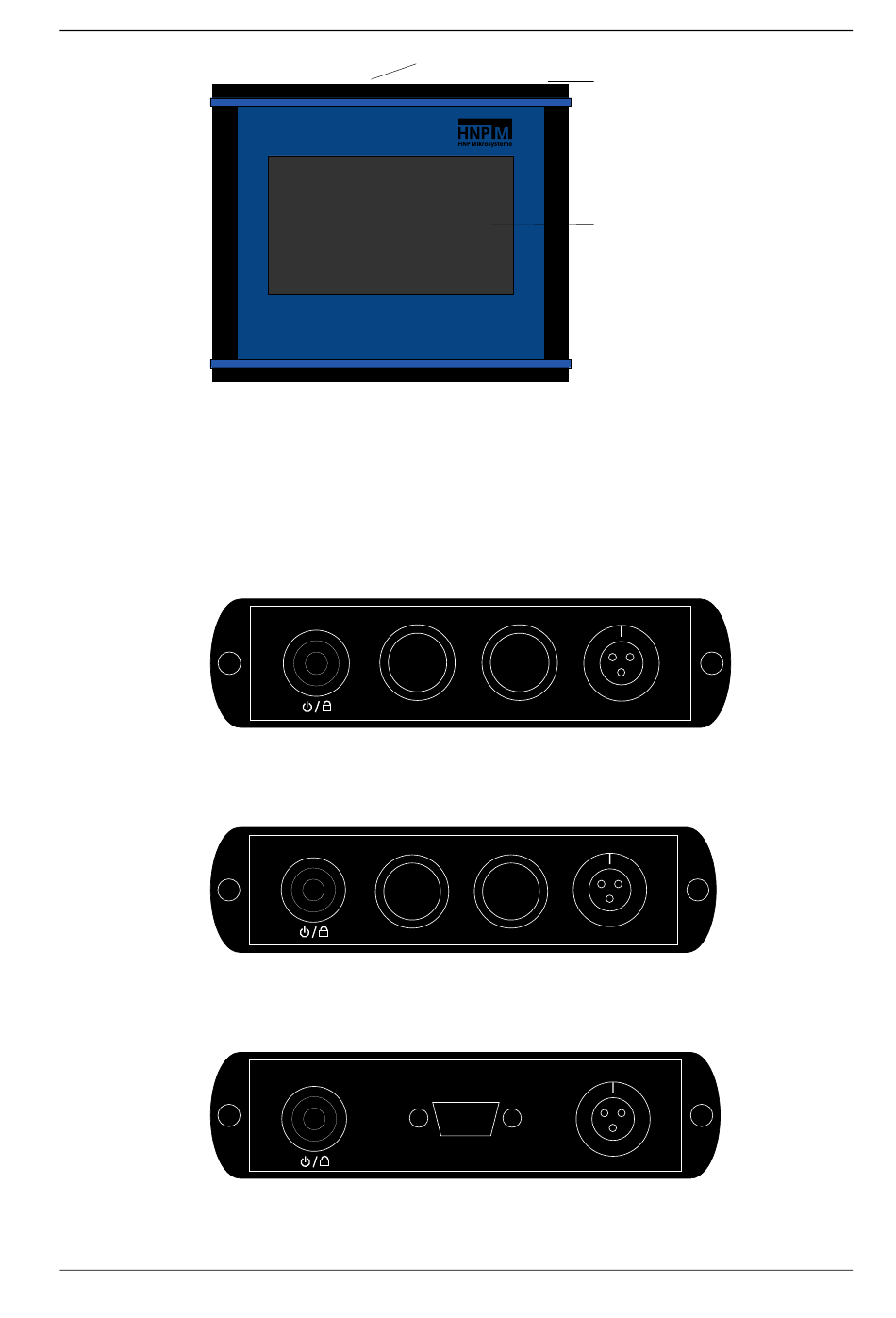

Bild 3
Ansicht von oben
4.4
Anschlüsse
Die rückseitigen Gehäusedeckel unterscheiden sich bei den mzr
Typen.
Bild 4
Rückseite mzr-Touch Typ H mit Anschluss- und Bedienelementen
Bild 5
Rückseite mzr-Touch Typ N mit Anschluss- und Bedienelementen
Bild 6
Rückseite mzr-Touch Typ R mit Anschluss- und Bedienelementen
Ausgabe: Februar 2019
Anschluss Pumpe
Touch Display
Lieferant:
GLYN, Idstein
Artikel-Nr.:
ADAM43-LCN-WQ-EDT-FM3
105,5 × 67,2 mm
Abmessungen:
95,04 × 53,85 mm
Touchscreen:
Diagonale:
10,9 cm [4,3"]
WQVGA, 480 × 272
Auflösung:
Aspektverhältnis: ca. 16 : 9
mzr-Touch Control
On / Off / Lock
mzr-Pump
8-polig
On / Off / Lock
mzr-Pump
7-polig
On / Off / Lock
Technische Änderungen ohne Vorankündigung vorbehalten.
Taster Ein/Aus lang drücken
Bildschirm sperren/entsperren
(kurz drücken)
Touch-Display
In / Out
Power In
5-polig
In / Out
Power In
5-polig
RS-232
Power In
®
Betriebsanleitung mzr
-Touch Control
®
-Touch Control
13
