Inhaltszusammenfassung für EasyLine RM-208 CB.13.01

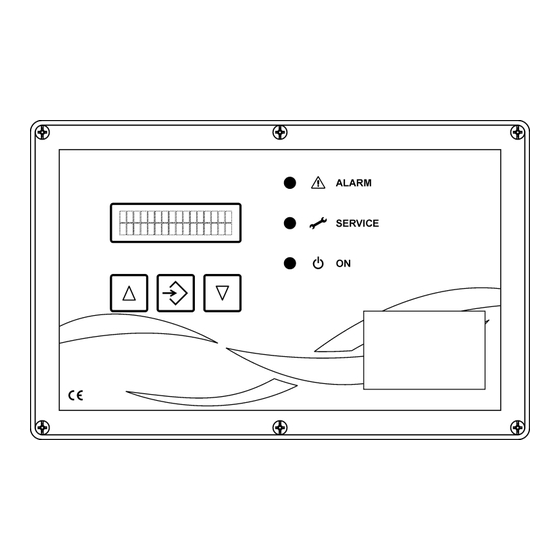

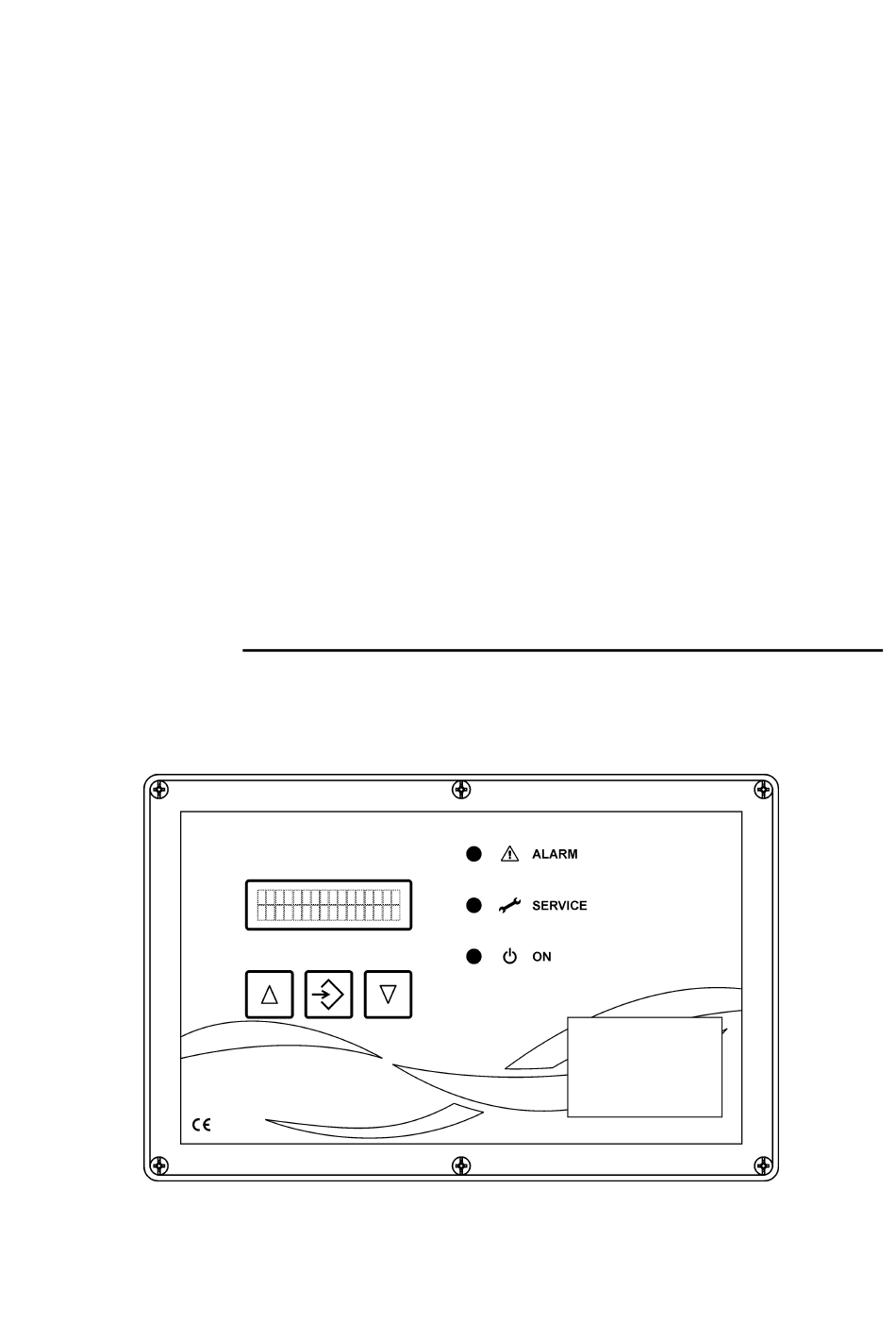

- Seite 1 Betriebs- und Installationsanleitung Filtersteuerung RM-208 CB.13.01 EasyLine Versorgungsspannung 110 V AC...
-
Seite 2: Inhaltsverzeichnis
Dokumentation RM-208 CB.13.01 Easy Line Inhalt 1 Sicherheitshinweise ........................... 3 2 Gerätebeschreibung ..........................3 3 Montage ..............................4 4 Installation „step by step“ ........................... 5 5 Einstellungen „step by step“ ........................7 5.1 Funktion im Auslieferungszustand ....................7 5.2 Parameter-Einstellung ........................7 5.3 Parameter-Liste .......................... -
Seite 3: Sicherheitshinweise
Dokumentation RM-208 CB.13.01 Easy Line 1 Sicherheitshinweise Die Filtersteuerung RM-208 CB steht bei Netzanschluss unter lebensgefährlicher elektrischer Spannung. Durch unsachgemäße Installation der angeschlossenen Betriebsmittel können ein Ausfall des Gerätes, schwere Personenschäden oder sogar tödliche Verletzungen verursacht werden. Befolgen Sie daher neben den allgemeinen Sicherheitsregeln für Betriebsmittel in in- dustriellen Stromanlagen insbesondere die nachstehenden Punkte: ... -
Seite 4: Montage
Dokumentation RM-208 CB.13.01 Easy Line 3 Montage Die Wandmontage der Filtersteuerung ist nicht erlaubt! Das Gerät darf ausschließlich an Ma- schinenteilen befestigt werden. RDN 10001199 20.03.2019... -
Seite 5: Installation „Step By Step
Dokumentation RM-208 CB.13.01 Easy Line 4 Installation „step by step“ Anschluss Versorgungsspannung Anschluss Magnetventile Anschluss Erweiterungs-Module RM-LV8 / RM-LV16 RDN 10001199 20.03.2019... - Seite 6 Dokumentation RM-208 CB.13.01 Easy Line Weitere Anschlüsse In der Nähe der Filtersteuerung RM-208 CB muss sich eine Vorrichtung (Schalter, Leitungs- schutzschalter) befinden, die es ermöglicht, das Gerät allpolig von der Netzspan- nung / Versorgungsspannung zu trennen. Die Vorrichtung (Schalter, Leitungsschutzschalter) muss leicht zugänglich sein und als Vorrichtung, zur Trennung des Gerätes von der Netz-...
-
Seite 7: Einstellungen „Step By Step
Dokumentation RM-208 CB.13.01 Easy Line 5 Einstellungen „step by step“ 5.1 Funktion im Auslieferungszustand Der Nachlaufreinigungs-Eingang 10, 11 ist ab Werk gebrückt. Sobald die Versorgungsspannung am RM-208 CB anliegt, werden die Magnetventile nacheinander fortlaufend angesteuert. Die Filtersteuerung erkennt automatisch, wie viele Ventile angeschlossenen sind. - Seite 8 Dokumentation RM-208 CB.13.01 Easy Line RDN 10001199 20.03.2019...
-
Seite 9: Parameter-Liste
Dokumentation RM-208 CB.13.01 Easy Line 5.3 Parameter-Liste Text im Display Erklärung Werkseinstellung Einstellbereich P01 P01 Impulszeit Impulszeit 60 ms 15 ... 2500 ms P02 P02 Pausenzeit Pausenzeit 10 s 1 ... 500 s P03 P03 Nal.Pausenz. Nachlaufpause 1 ...100 s P04 P04 Ventile ges. -
Seite 10: Betriebs-Modi
Dokumentation RM-208 CB.13.01 Easy Line 6 Betriebs-Modi 6.1 Testbetrieb Im Testbetrieb werden die wichtigsten Funktionen des Steuerungsablaufs überprüft und im Textdisplay angezeigt. Zum Starten des Testbetriebs rufen Sie den Parameter Nr. P08 „Testmode“ auf (siehe hierzu Abschnitt 5.2) und wählen einen der folgenden Test-Modi aus: Testmodus 1 (Ventil-Test) Jedes angeschlossene Ventil wird nacheinander angesteuert und in der Textanzeige angezeigt. -
Seite 11: Fehlerbehebung
Dokumentation RM-208 CB.13.01 Easy Line 7 Fehlerbehebung Fehler Mögliche Ursachen Empfohlene Aktion Die LED „ON“ leuchtet nicht und Keine Netzspannung Einspeisung prüfen der Eingang 10, 11 ist gebrückt. Sicherung im Gerät defekt Sicherung austauschen Anlagen-NOT-AUS betätigt NOT-AUS prüfen Keine Ventilaktivität Keine Steuerungs-Freigabe Eingang 10, 11 brücken... -
Seite 12: Reinigung Der Steuerung
Dokumentation RM-208 CB.13.01 Easy Line Die Sicherung aus der Halterung ziehen. Die neue Sicherung in die Halterung einsetzen. Es dürfen nur die in Kapitel 11 ”Technische Daten” auf Seite 16 genannten UL-gelisteten Siche- rungen verwendet werden. (Abschaltung nach einer Stunde, bei 135% des Nennstromes.) ... -
Seite 13: Textmeldungen Im Display
Dokumentation RM-208 CB.13.01 Easy Line 8 Textmeldungen im Display Display Erklärung Reset-Zustand und Textversion Reset RM204VXX Die Textmeldung wird nach dem Einschalten der Spannung für ca. 1 Sekunde angezeigt. Die Steuerung ist nicht über den Eingang 10, 11 freigegeben. Stand By Ven.Nr... -
Seite 14: Details Zur Gerätefunktion
Dokumentation RM-208 CB.13.01 Easy Line 9 Details zur Gerätefunktion Abreinigung Die Abreinigung beginnt beim ersten Ventil. Erfolgt die Unterbrechung der Abreinigung über den Start- Stopp-Eingang 12, 13, wird beim nächsten Abreinigungsvorgang der Steuerungsablauf fortgesetzt. Die Abreinigung beginnt dann mit dem Ventil, das dem zuletzt betätigten Ventil folgt. -
Seite 15: Glossar
Dokumentation RM-208 CB.13.01 Easy Line 10 Glossar Begriff Erklärung Abreinigung Reinigung der Filterelemente mittels Druckluftimpulsen. Austragsorgan Vorrichtung zur Entleerung des Filtergehäuses von dem abgesetzten Staub. Z. B. Zellenradschleuse, Trogförderschnecke. Austragsorgan-Schütz Schütz, das den Antrieb eines Austragsorgans ein- und ausschaltet. Betriebs-Ebene Zustand des RM-208 CB, in dem das Gerät betriebsbereit ist. -
Seite 16: Technische Daten
Dokumentation RM-208 CB.13.01 Easy Line 11 Technische Daten Anwendung Daten Versorgungsspannung 110 V AC 50-60 Hz Leistungsaufnahme: max. 53 VA Vorsicherung: max. 4 A Signaleingänge 24 V DC, potentialfrei zu bedienen Signalausgang Relais-Ausgänge, max. 2 A, 250 V oder 1 A, 30 V DC Steuerausgänge für...
