Seite 4: Inhaltsverzeichnis
11.2.7 MENÜ Funktionen, Meldungen, Netzwerk, Potentiostat, Datenverwaltung 12. Inbetriebnahme 13. Wartung/Reinigung 14. Hydraulikbeispiele Konformitätserklärung Inbetriebnahme-Protokoll - 4 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 5: Produktbeschreibung

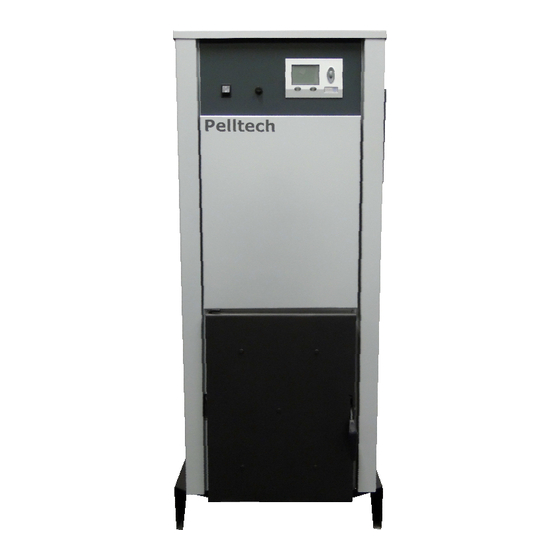

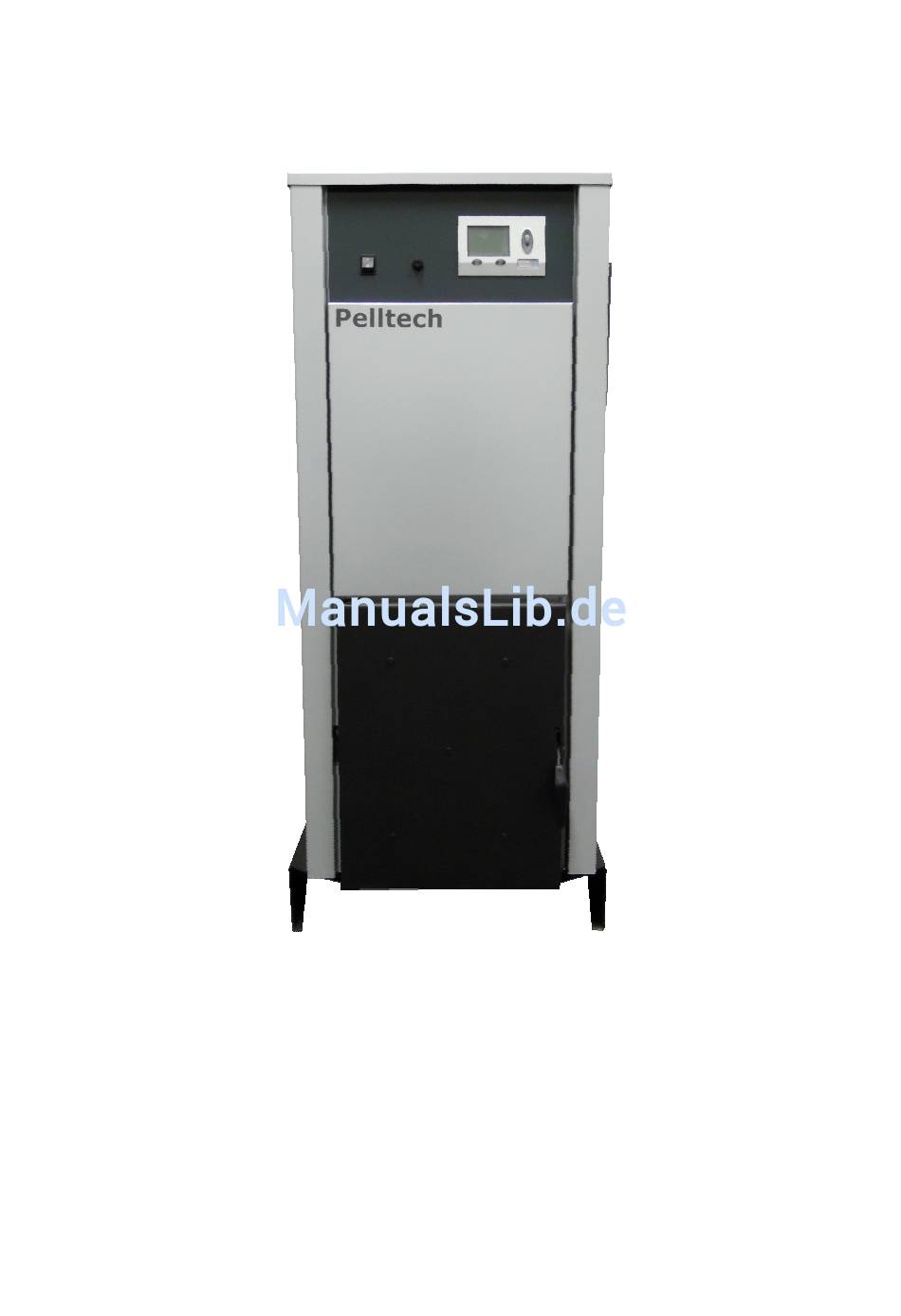

1. PRODUKTBESCHREIBUNG Der Pelletsheizkessel Pelltech RSP wurde speziell für die Verbrennung von Holzpellets nach DIN 51731 entwickelt. Das innovative Brennsystem des Pelletsbrenners gewährleistet höchste Wirkungsgrade, niedrige Emissionswerte und einen einfachen Bedienkomfort. Der über dem Brenner angeordnete Röhrenwärmetauscher gibt die erzeugte Energie an das Heizwasser ab, wodurch ein optimaler Wirkungsgrad erreicht wird. -
Seite 6: Technische Daten
Emissionen mg/m³ 18,3 18,3, 19,1 Kesselwirkungsgrad 90,2 93,0 93,8 90,7 Technische Änderungen und Irrtümer vorbehalten - 6 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 7: Abmessungen
Behälter (B x T x H) 605 x 605 x 1255 mm Technische Änderungen und Irrtümer vorbehalten - 7 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 8: Stromlaufplan
4. STROMLAUFPLAN Anschlüsse Stecker - 8 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 9: Vorschriften Und Richtlinien
Hersteller nicht alle berücksichtigt werden! Vor Aufstellung ist grundsätzlich der/die zuständige/r Bezirksschornsteinfegermeister/in zu informieren. - 9 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 10: Sicherheitshinweise
Steuerung durch Brennstoffnachschieben Unterschreiten des unteren Glutbettniveaus. Die Glut wird so immer wieder aus dem - 10 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... - Seite 11 Das Gerät darf nur in Räumen mit sauberer Verbrennungsluft aufgestellt werden. Auf keinen Fall dürfen Fremdstoffe wie z.B. Blütenstaub durch die Ansaugöffnungen ins Geräteinnere gelangen! - 11 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de...
-
Seite 12: Sicherheitseinrichtungen
SICHERHEITSEINRICHTUNGEN Folgende Sicherheitseinrichtung müssen an dem Pelltech montiert werden! Kesselsicherheitsgruppe Der Pelletskessel muss mit einer Kesselsicherheitsgruppe ausgestatte werden, welche aus folgenden Komponenten besteht Heizungsmanometer bis 4 bar zur Kontrolle des Betriebsdruck von 2,5 bar Automatik Lüfter um eine wasserseitige Entlüftung des Kessels zu gewährleisten •... -
Seite 13: Anforderungen
(Maßangaben in mm) BEACHTEN SIE DIE MINDESTABSTAENDE! Die Zugänglichkeit für Wartung, Service und Bedienung wird dadurch vereinfacht. - 13 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 14: Installation
Heizungsanlage zu trennen. • Die Temperatur der Heizungsleitungen und -Heizkörper kann auf bis zu 95 °C ansteigen. - 14 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... - Seite 15 Verpuffungen. Zu geringer Schornsteinzug führt zur Temperaturerhöhung am Pelletsfallschacht im Brenner! Der Einbau eines Zugbegrenzer/ Explosionsklappe ist empfehlenwert! - 15 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de...
-
Seite 16: Montage
Achten Sie bei der Montage des Brenners auf die Kabelführung 2. Befestigen Sie den Brenner mit den 2 beiliegenden Schrauben am Kesselkörper Montage Rücklauffühler Der Rücklauffühler (hinten aus dem Pelltech neben dem Brennerkabel) wird direkt am Rücklauf von dem Pelltech montiert. allg. Hinweise zum Anschluss elektrischer Leitungen Elektroarbeiten dürfen nur von Fachkundigen ausgeführt werden! -
Seite 17: Regelung
11. REGELUNG Beschreibung des Reglersystems Das Regelsystem des Pelltech besteht im Wesentlichen aus zwei Komponenten: 1. Heizungsregler (am Kessel) Der Heizungsregler regelt sämtliche Funktionen in Verbindung mit der Feuerungsplatine. Sämtliche Einstellungen sind über den Heizungsregler einzustellen. 2. Feuerungsplatine (am Pelletsbrenner) Die Feuerungsplatine befindet sich am Brenner. -
Seite 18: Das Scrollrad
Nach dem Einschalten zeigt das Display dieses Menü an. PELLTECH RSP ---------------------- www.pelltech.de ---------------------- Programm: P21113 Betriebssystem: A4.02DE Betriebssystem: Versionsnummer der Gerätesoftware. - 18 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 19: Funktionsübersicht - Alle
Speicherkorrosionsschutz von Bedeutung sind. Datenverwaltung - Dieses Menü beinhaltet für den Experten alle Befehle zur Datenverwaltung und -Sicherung. - 19 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 20: Menü Benutzer
Expertenkennzahl führt leider immer wieder zum Verstellen wichtiger Parameter und Verknüpfungen durch Unbefugte. Hiermit wurde eine Überprüfungsmöglichkeit geschaffen. - 20 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 21: Menü Datum/Uhrzeit
PEL.ZUEND F: 3 siehe 11.2.4.3 Seite 25 IMPULSZEIT: 30 Sek Laufzeit SiloSchnecke zur Zündung ---------------------- - 21 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... - Seite 22 Rad drücken - Rahmen = Orange - Wert ev. auch mit Hilfe der Taste “*10” verändern - Rad drücken). - 22 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de...
-
Seite 23: Puffer-Te (Temperaturen Für Den Pufferspeicher)
Vorlauftemperatur bei 10°C eine “Krümmung der Heizkennlinie”. Dadurch wird der unterschiedlichen Wärmeabgabe verschiedener Heizsysteme (Fußboden, Wandheizung, Radiatoren) Rechnung getragen. - 23 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... - Seite 24 Zusätzlich kann in diesem Menü festgelegt werden, wie sich der Mischer nach dem Abschalten der Pumpe verhalten soll (schließen, öffnen, unverändert, weiterregeln). Werkseinstellung ist regeln. - 24 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de...
-
Seite 25: Pel.zuend (Pelltesmenge Bei Der Zündung)
In diesem Menü werden die Brennerzeiten angezeigt Gesamtlaufzeit des Brenners Betriebsdauer: Laufzeit Brenner vom Vortag Tageszähler Vortag: - 25 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 26: Menü Eingänge
11.2.7 Menü Funktionen, Meldungen, Netzwerk, Potentiostat, Datenverwaltung sind nur für den Benutzer Fachmann, bzw. Experte. - 26 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 27: Inbetriebnahme
Wenn die Schnecke voll ist, gehen Sie wie oben beschrieben vor und stellen Sie die Schnecke von HAND/EIN auf AUTO/AUS Schalten Sie den Pelltech mit dem I/O Schalter ein. Einstellen der Verbrennung Es ist wichtig, dass die Pelletsmenge im Verhältnis zur Luftmenge korrekt eingestellt ist Bei falscher Einstellung wird sich die Wirtschaftlichkeit des Pelltechs wesentlich verschlechtern. -
Seite 28: Hydraulikbeispiele
14. Hyraulikbeispiele RSP an Pufferspeicher RSP mit Hygiene(Kombi)speicher - 28 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 29: Konformitätserklärung
CO < 0,8 g/m³ gemäß $ 5 Abs. 1 RS ImmoPro GmbH Rhede, den 01.10.2010 Sieverding Reinhold Sieverding, Geschäftsführer - 29 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de... -
Seite 30: Inbetriebnahme-Protokoll
Hinweise zu befolgen. Datum / Unterschrift Kesselbesitzer: _____________________________________________________ Datum / Unterschrift und Firmenstempel der Inbetriebnahme-Firma: _____________________________________________________ - 30 - Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten! RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de...
