Inhaltszusammenfassung für Barox rioxo RX-VN15-E

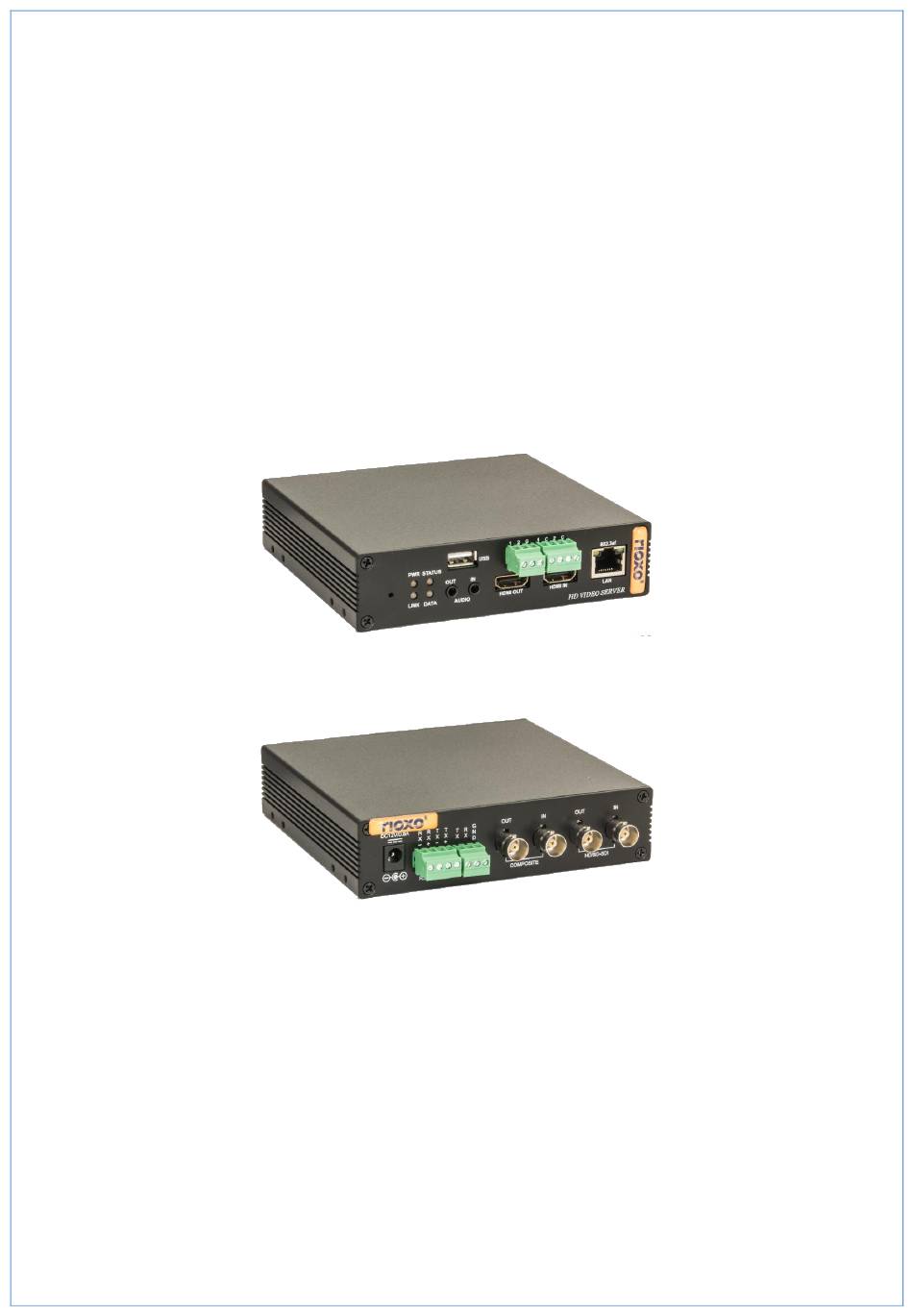

- Seite 1 RX-VN15-E 1080p60 Videoserver, H.264 Encoder Benutzerhandbuch, Ver. 2.0...
-
Seite 2: Sicherheitshinweise
VN-RX15T Handbuch Sicherheitshinweise Wir danken Ihnen für den Kauf des Videoservers. Bitte lesen Sie die folgenden Hinweise vor der Installation des Produkts sorgfältig durch Stellen Sie sicher, dass die Stromversorgung vor der Installation des Videoservers ausgeschaltet ist. Installieren Sie das Produkt nicht unter direkter Sonneneinstrahlung oder in staubigen Umgebungen. -
Seite 3: Inhaltsverzeichnis
VN-RX15T Handbuch Inhaltsverzeichnis 1. Einführung ..........................4 Über dieses Handbuch ......................4 Funktionen ......................... 4 Produkt und Zubehör ......................5 Systemanschlüsse ....................... 7 2. Installation ..........................9 3. Systembetrieb ........................12 Entfernte Videoüberwachung ....................13 Initialisierung der IP-Adresse ....................17 Ferngesteuerte Konfiguration .................... -
Seite 4: Einführung
VN-RX15T Handbuch 1. Einführung Über dieses Handbuch Dieses Handbuch enthält Informationen über die Installation und den Betrieb des Videoservers sowie Hinweise zur Fehlerbehebung. Funktionen Der Videoserver ist ein Video- und Audio-Übertragungssystem, das Audio und Video auf Basis eines IP-Netzwerks in Broadcast-Qualität über LAN und ADSL/VDSL überträgt. Der Videoserver kann in einem Encoder- oder einem Decoder-Modus betrieben werden. -
Seite 5: Benutzerschnittstelle
VN-RX15T Handbuch Verbindung zum internen oder externen USB-Speicher für den Fernzugriff, Aufnahme und Wiedergabe Benutzerschnittstelle Diagnose und Upgrade über ein dediziertes Programm (True Manager) Systemkonfiguration über Internet Explorer Hohe Zuverlässigkeit Zuverlässiges Embedded System Systemwiederherstellung durch duale Watch-Dog-Funktionen Produkt und Zubehör Videoserver Schnellstartanleitung Netzteil und Kabel... -
Seite 6: Funktion
VN-RX15T Handbuch ⚫ Elementnamen und ⚫ Frontansicht ⚫ Funktionen Element Funktion LEDs Anzeige Systemstatus Reset Taste Initialisierung der Netzwerkeinstellungen Audio-Stecker Analog Audio IN und OUT USB-Port USB 2.0 HDMI Stecker HDMI IN und OUT Schaltkontakte IN und OUT Ethernet-Stecker Datenübertragung und PoE Speisung des Gerätes 802.3af PD 6/75}... -

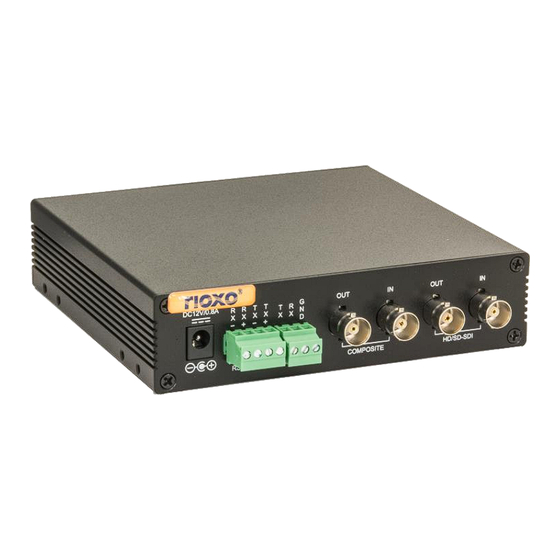

Seite 7: Rückansicht
VN-RX15T Handbuch Rückansicht Element Funktion Stromversorgung Stromversorgungseingang, 12VDC RS-422/485 Serieller Port für PTZ-Steuerung etc. RS-232 Serieller Port für PTZ-Steuerung etc. Composit-Stecker Composit IN und OUT HD/SD-SDI-Stecker SDI IN und OUT Systemanschlüsse Der Videoserver wird in einem Modus betrieben: Encoder. Das Videoserversystem kann entweder in einer 1-zu-1-Konfiguration (ein Encoder ist mit einem Decoder verbunden) oder in einer 1-zu-vielen-Konfiguration 7/75}... - Seite 8 VN-RX15T Handbuch (ein Encoder ist mit vielen Decodern verbunden) betrieben werden. Die folgende Tabelle stellt den Status von Video, Audio und seriellen Daten dar: Systemmodus Video Audio Serielle Daten Encoder Übertragen Übertragen Übertragen/Empfangen Der Systemmodus wird durch die Videokommunikation definiert. Es werden einzelne unidirektionale Audio- und bidirektionale serielle Daten übertragen.
-
Seite 9: Weiterleitung
VN-RX15T Handbuch Funktional gesehen kann die VMS- (Video Management System) Software den Decoder ersetzen. Multicast-Modus Im Fall eines Netzwerks mit Unterstützung des Multicast-Modus‘ kann die Bandbreite effizient und unabhängig von der Anzahl der Decoder genutzt werden, sofern Multicast als Systemprotokoll eingestellt wurde. Durch eine 1:N-Verbindung kann eine große Anzahl von Decodern die Audio- und Videodaten eines Encoders durch die Übertragung eines einzigen Datenstroms empfangen. -
Seite 10: Audioanschluss
VN-RX15T Handbuch Videoanschluss Encoder-System Verbinden Sie den Videoausgang der Kamera mit dem Videoeingang des Encoders (Videoserver). Anschluss einer Megapixel-Kamera Verbinden Sie eine Kamera, die die Ausgabe über HDMI oder 3G/HD-SDI unterstützt, mit dem entsprechenden HDMI- oder 3G/HD-SDI-Eingang des Videoservers. Anschluss einer Kamera mit D1-Auflösung Verbinden Sie eine Kamera dementsprechend mit dem Videoeingang des Videoservers. - Seite 11 VN-RX15T Handbuch LED-Anzeige des Encoders PWR STATUS LINK DATA Grün blinkend Diese LED zeigen an, dass die Kamera verbunden ist. Jedoch ist kein Decoder verbunden. Nach der Verbindung des Encoders mit dem Decoder ändert sich die Farbe der „LINK“-LED zu grün und die „DATA“-LED blinkt bei der Übertragung von Video oder Audio.
-
Seite 12: Beschreibung
VN-RX15T Handbuch Der Systemstatus kann über eine LED-Anzeige überwacht werden Status Beschreibung Stromversorgung ausgeschaltet Stromversorgung eingeschaltet Grün blinkend Normalbetrieb Systemfehler: Diagnose erforderlich Permanenter Farbwechsel Die NTSC/PAL-Einstellung passt zwischen rot und grün nicht zum Eingangs-Videosignal Rot blinkend Fehler bei der Zuweisung einer IP-Adresse im DHCP-Modus Permanente Wechsel der Fehler bei der Registrierung am... -
Seite 13: Entfernte Videoüberwachung
VN-RX15T Handbuch Entfernte Videoüberwachung Nach Verbindung des Center-Systems mit der IP-Kamera kann das Videobild auf zwei unterschiedlichen Wegen überwacht werden. Für einen korrekten Betrieb muss eine IP-Adresse dementsprechend gesetzt werden. ➢ Standard-ID : admin ➢ Standardpasswort : 1234 Video-Überwachung bei Verwendung des Internet Explorers Öffnen Sie den Internet Explorer und geben Sie die IP-Adresse der Kamera ein. - Seite 14 VN-RX15T Handbuch ◆ Videoauswahl Wählen Sie den Video-Stream aus, der betrachtet werden soll: Primäres, sekundäres, dritt- oder viert- rangiges Streaming. Diese Kamera kann dual streamen; primäres Streaming und sekundäres Streaming. Das Videobild wird entsprechend der in der Videoeinstellung gewählten Auflösung dargestellt. Falls kein duales Streaming ausgewählt ist („Use Dual Encode“-Menü...
- Seite 15 VN-RX15T Handbuch ◆ PTZ-Steuerung (optisches Zoom & digitales Zoom der eingebauten Kamera) PTZ-Steuerung und PTZ-Systemsteuerung werden für die Steuerung externer PTZ-Geräte genutzt, wenn die externen PTZ-Geräte über die serielle Schnittstelle verbunden sind. Über die Schaltflächen Zoom in/out der PTZ-Systemsteuerung kann das Zoom gesteuert werden (wählen Sie im Reiter „Kamera“ Digital zoom ON, um das digitale Zoom zu verwenden) Stop Stopp der aktuellen Aktion...
-
Seite 16: Schnappschuss
VN-RX15T Handbuch ◆ Schnappschuss Anfertigen von Bildschirmaufnahmen des Videobilds und Speicherung als BMP- oder JPEG-Datei. ◆ Sprechen Audioübertragung vom PC-Mikrofon an die Kamera. ◆ Dateiaufnahme Von der „Live View“-Seite kann eine AVI-Datei aufgenommen werden. AVI-Dateien werden in dem spezifizierten Ordner oder mit einem spezifizierten Dateinamen auf dem PC angelegt, auf dem der Web- Browser läuft. -
Seite 17: Initialisierung Der Ip-Adresse
VN-RX15T Handbuch Initialisierung der IP-Adresse Bei Verlust der System-IP-Adresse kann das System durch Drücken der Reset-Taste auf der Rückseite des Systems auf die Standard-IP-Adresse zurückgesetzt werden. 1. Drücken Sie hierfür die Reset-Taste während des Systembetriebs für mehr als 5 Sekunden. 2. -
Seite 18: Ferngesteuerte Konfiguration
VN-RX15T Handbuch 4. Ferngesteuerte Konfiguration Per Web-Browser Über den Web-Browser ist eine ferngesteuerte Einstellung möglich. Geben Sie die IP-Adresse der Kamera ein. Es erscheint ein Fenster mit der Live-Sicht. Klicken Sie zur Einrichtung des Servers auf die Schaltfläche Setup im oberen rechten Bereich des Überwachungsfensters. Für eine ferngesteuerte Einstellung sollte der Benutzer ein höheres Autorisierungsniveau als „Manager“... -
Seite 19: Video & Audio
VN-RX15T Handbuch Video & Audio Information Es werden aktuelle Details der Video- und Audioeinstellungen dargestellt. 19/75}... -
Seite 20: Encodieren
VN-RX15T Handbuch Encodieren Performance Calculation Zeigt die Leistungsausnutzung entsprechend dem darunter bei „Encode“-Modus eingestellten Wert an. Input Format Wählen Sie in der Liste das Eingangsformat aus. 20/75}... - Seite 21 VN-RX15T Handbuch Video Input Auto Detect Wählen Sie den Audio-Detektionsmodus aus. Im Fall von „Full Auto Mode“ wird dies automatisch dargestellt. Im Fall von „Semi Auto Mode“ sollte der Benutzer das Eingangsformat auswählen. Resolution Wählen Sie eine Video-Encodierungs-Lösung aus. Die Option Scaling wird genutzt, wenn sich die Encodierungsauflösung von der Eingangsauflösung unterscheidet.
- Seite 22 VN-RX15T Handbuch Bitrate Legen Sie eine Bitrate zwischen 32 ~ 16 Mbps fest. Der Modus „Bitrate“ (CBR-Encodierung) ermöglicht die Einstellung einer festen Ziel-Bitrate, die ein vorhersagbares Maß an Bandbreite beansprucht. Zur Einhaltung der Bitratenbegrenzung wird die Videoqualität dynamisch entsprechend der Komplexität oder den Aktivitätsänderungen des Eingangsvideos gesteuert.
- Seite 23 VN-RX15T Handbuch Wählen Sie ON aus, um „Secondary #1 ~ #3“ zu verwenden. Das „Secondary #1 ~ #3“-Video kann im Fenster Live View durch Auswahl der Stream-Ziffer im Bereich Videoauswahl betrachtet werden. Algorithmus Wählen Sie H.264 oder MJPEG für das sekundäre, dritt- oder viertrangige Streaming aus. Im Fall von H.264 können entweder der Modus „Bitrate“...
- Seite 24 VN-RX15T Handbuch Audio Audio Source Wählen Sie die Audioquelle aus: Embedded oder Analog-Stereo Algorithm Wählen Sie den Audio-Algorithmus aus: G.711 oder AAC Es werden G.711 und AAC in der Richtung vom Teilnehmer zum Server unterstützt. Daher wird bidirektionale Audiokommunikation unterstützt. Samplerate Die Abtastrate definiert die Anzahl der Proben pro Zeiteinheit, die von einem kontinuierlichen Signal zur Erzeugung eines diskreten Signals genommen werden.
-
Seite 25: Ausgangsformat
VN-RX15T Handbuch Input Gain Stellen Sie die Audioverstärkung auf 0 bis 31 ein. Ausgang Ausgangsformat Wählen Sie das Ausgangsformat bei Auswahl von „Enable Preview“. 25/75}... -
Seite 26: Bild
VN-RX15T Handbuch Bild Composite Dies funktioniert nur bei Verbindung einer Composite-Eingangssignalquelle Brightness Steuert die Helligkeit des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255. Contrast Steuert den Kontrast des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255. Steuert den Farbton des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255. Saturation Steuert die Sättigung des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255. - Seite 27 VN-RX15T Handbuch Codec Brightness Steuert die Helligkeit des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255. Contrast Steuert den Kontrast des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255. Steuert den Farbton des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255. Saturation Steuert die Sättigung des Eingangsvideos durch Auswahl eines Wertes zwischen 0 und 255.
-
Seite 28: Netzwerk
VN-RX15T Handbuch Netzwerk IP & Port 28/75}... -
Seite 29: Beschreibung
VN-RX15T Handbuch Lokal Wählen Sie den IP-Modus aus: Feste IP oder DHCP Je nach gewähltem Modus erscheinen die folgenden weiteren Konfigurationsoptionen: IP-Modus Auswahl Beschreibung Lokale IP-Adresse Feste IP-Adresse Feste IP-Adresse Lokales Gateway IP-Adresse des Gateways Lokales Subnetz Subnetzmaske DHCP k.A. Bitte erfragen Sie die Informationen zur IP-Adresse bei Ihrem ISP-Anbieter oder dem Netzwerkmanager. - Seite 30 VN-RX15T Handbuch Port Base Port (1025~65535) ➢ Geben Sie die Nummer des Basisports ein Dieser Netzwerkport wird für die Kommunikation mit entfernten Teilnehmern genutzt. Zur Verbindung einer Kamera mit einem entfernten Teilnehmer müssen auf der Seite der Kamera und auf der Seite des Teilnehmers identische Portnummern konfiguriert sein.
- Seite 31 VN-RX15T Handbuch Discovery UPNP Durch Einstellung von UPNP auf ON erfolgt die Entdeckung durch der Teilnehmer entsprechend dem UPNP- (Universal Plug and Play) Protokoll. Zeroconf Durch Einstellung von Zeroconf auf ON erfolgt die Entdeckung durch der Teilnehmer entsprechend dem Zeroconf-Protokoll. WS Discovery Die Entdeckungsfunktion beruht auf einem aktivierten Webservice.
- Seite 32 VN-RX15T Handbuch Unidirektional Diese IP-Kamera bietet zwei Arten von unidirektionalem Streaming auf Basis von UTP an Teilnehmer; RTSP und MPEG-TS. Beides sind Broadcast-Varianten, bei denen kein Datenverkehr von Teilnehmern zum Server generiert wird. RTP (Real-Time Transport Protocol) ist ein Internetprotokoll, das für die Übertragung einzelner Echtzeit-Multimediadaten −...
- Seite 33 VN-RX15T Handbuch Signal degradiert ist. MPEG-TS selbst unterstützt als Audio-Algorithmus nur AAC; bei Einstellung des Audio- Algorithmus‘ auf G.711 wird nur der Videoanteil übertragen. Diesbezügliche Einstellungen sind wie folgt: ➢ Destination IP: Stellen Sie die IP-Adresse des Zielsystems ein, das den MPEG-TS-Stream empfangen wird.
- Seite 34 VN-RX15T Handbuch SNMP Einstellung für die Verwendung von SNMP (Simple Network Management Protocol). Es ist sowohl mit SNMPv1 als auch mit SNMPvec kompatibel. Die Einstellungen zur Nutzung SNMP sind wie folgt: SNMP Listen Port (0, 161, 1025 ~ 65535) Der Port dient der Verbindung externer Geräte, wenn das System als SNMP-Client betrieben wird. Beim Setzen des Werts „0“...
- Seite 35 VN-RX15T Handbuch DDNS Wählen Sie den zu verwendenden DDNS- (Dynamic DNS) Server aus. Es kann einer der beiden folgenden Server genutzt werden. TrueDNS Noch nicht aktiviert. DynDNS In diesem Modus wird ein DynDNS-Dienst genutzt. Details finden sich unter www.dyndns.org. Beim Einstellen von DynDNS ist die Angabe einer ID, eines Passworts und einer Domäne erforderlich.
- Seite 36 VN-RX15T Handbuch Check IP Disable Bei Auswahl von „Check IP Disable“ wird die Überprüfung der eigenen IP-Adresse übersprungen. Im Modus mit fester IP-Adresse wird die eingestellte IP-Adresse auf dem DDNS-Server registriert. Im DHCP-Modus wird dagegen die dynamisch zugewiesene IP-Adresse auf dem DDNS-Server registriert. Normalerweise sollte Check IP Disable deaktiviert sein, um im Netzwerk eine öffentliche IP-Adresse zu erhalten.
- Seite 37 VN-RX15T Handbuch E-Mail E-Mail Spezifizieren Sie die Informationen zum Versand von Ereignisinformationen, wenn E-Mail als Ereignisaktion gewählt wurde. ➢ Server Address Geben Sie eine Adresse des Mail- (SMTP) Servers ein. ➢ Port Spezifizieren Sie einen Port für den SMTP-Betrieb (Port 25 ist der Standard-Port für den SMTP- Betrieb.
-
Seite 38: Nachricht
VN-RX15T Handbuch ➢ Destination Address Geben Sie die Zieladresse ein. Mehrere E-Mail-Adressen können durch Verwendung eines Trennzeichens (Komma (,) oder Semikolon (;)) eingegeben werden. Die Zieladresse kann bis zu 63 Zeichen lang sein. ➢ E-Mail Test Mithilfe dieser Schaltfläche kann der E-Mail-Versand getestet werden. Bitte beachten Sie, dass die konfigurierten Einstellungen vor dem Testen der E-Mail-Funktion zuerst durch einen Klick auf die Schaltfläche Apply gespeichert werden müssen. - Seite 39 VN-RX15T Handbuch Spezifizieren Sie diese Information zum Upload von Ereignisinformationen, falls FTP als Ereignisaktion ausgewählt ist. ➢ Server-Address Geben Sie die Adresse eines RTP-Servers ein, um Videodateien zu erhalten. ➢ Port Spezifizieren Sie einen Port für den FTP-Betrieb (Port 21 ist der Standard-Port für den FTP-Betrieb. Sollte im FTP-Server ein anderer Port konfiguriert sein, so muss dieser entsprechend geändert werden.) ID &...
- Seite 40 VN-RX15T Handbuch Die folgenden Makros werden zur Bildung variabler Teile der Dateinamen unterstützt. Die Zeichenfolgen sind Groß-/Kleinschreibungs-sensitiv. %YYYY: Jahr %MM: Monat %DD: Tag %hh: Stunde %mm: Minute %ss: Sekunde %EVENT: Ereignistyp (Sensor1, Bewegung, ...) %ADDR: Adresse des Servers (bei Nutzung von DDNS der Domänenname, sonst die IP-Adresse) „.avi“...
- Seite 41 VN-RX15T Handbuch FTP-Upload Video hochladen ➢ Für den Upload kann primäres, sekundäres, dritt- oder viertrangiges Video (nur H.264) und JPEG Capture ausgewählt werden. ➢ Anzahl der Frames Geben Sie die Frame-Anzahl der JPEG-Erfassung ein. (1 ~ 10) ➢ Capture-Intervall Wählen Sie das Intervall zur Speicherung der Frames aus. ➢...
- Seite 42 VN-RX15T Handbuch Diese Funktion ist erforderlich, wenn der E-Mail-Server für das Senden von E-Mails eine Verschlüsselung benötigt. 42/75}...
-
Seite 43: Ereignis
VN-RX15T Handbuch Ereignis Benachrichtigung Lokal Bei Verbindung eines PC-Clients anstelle eines Decoders mit einer IP-Kamera wird ein System zu einem lokalen System und das andere System zu einem Remote-System (allgemein wird ein System, das von einem Benutzer genutzt wird, als lokales System bezeichnet). Im Anschluss daran können Aktionen bei Ereignissen sowohl für Ereignisse des lokalen als auch für Ereignisse des Remote-Systems konfiguriert werden. - Seite 44 VN-RX15T Handbuch Sensor1 / Sensor2 Konfigurieren Sie die Aktionen, die bei einer Aktivierung des Sensors durchgeführt werden sollen. Für ein einzelnes Ereignis können mehrere Aktionen konfiguriert werden. On Video Loss Konfigurieren Sie die Aktionen, die bei einem Verlust des Videosignals durchgeführt werden sollen. Für ein einzelnes Ereignis können mehrere Aktionen konfiguriert werden.
-
Seite 45: Bewegungserkennung
VN-RX15T Handbuch Bewegungserkennung Bewegungserkennung verwenden Entscheidung zur Verwendung der Bewegungserkennungs-Funktion. Bearbeiten des Bewegungserkennungsbereichs Konfiguration des Bewegungserkennungsbereichs. Bereiche mit willkürlichem Umfang können anhand der folgenden Schritte konfiguriert werden; Wählen Sie Enable im Reiter Edit aus. II. Wählen Sie den Bearbeitungsmodus aus. Mit Set werden Zellen dem Bewegungs- erkennungsbereich hinzugefügt, Erase entfernt Bereiche. -
Seite 46: Audioerkennung
VN-RX15T Handbuch Audioerkennung Wenn der Server (Kamera) die Fähigkeit zur Detektion von Audio-Stille hat, wird das Ereignis Audio-Stille an das VMS als Ereignis „Audio Loss“ übertragen und wie andere Ereignisse gehandhabt. 46/75}... -
Seite 47: Funktion
VN-RX15T Handbuch Sensor Sensortyp Der Video-Server ist mit zwei Sensor-Eingangsports ausgestattet. Jeder Sensor-Port kann wie folgt konfiguriert werden; Funktion Betrieb Nicht genutzt NO (Normalerweise Dieser Port ist normalerweise geöffnet und wird bei Schließung geöffnet) aktiviert. NC (Normalerweise Dieser Port ist normalerweise geschlossen und wird bei Öffnung geschlossen) aktiviert. - Seite 48 VN-RX15T Handbuch Alarm Stellen Sie die Dauer des Alarms oder der Beeper-Aktivierung für den Fall eines Ereignisses ein. Bei Einstellung auf continuous befindet sich dieser in einem aktiven Status bis der Bediener ihn manuell zurücksetzt. 48/75}...
-
Seite 49: Aufnahme
VN-RX15T Handbuch Aufnahme Allgemeines Use record ➢ Off: Bei Auswahl von „OFF“ wird die Aufnahmefunktion nicht genutzt. ➢ Use Disk: Die Funktion „Use disk“ folgt der Einstellung in der Zeitplantabelle, wobei die Aufnahme standardmäßig ausgeschaltet ist. ➢ Use FTP: Die Aufnahme wird aktiviert und Daten werden an einen FTP-Server hochgeladen. In diesem Modus wird der FTP-Upload nach einem Ereignis automatisch deaktiviert. - Seite 50 VN-RX15T Handbuch Start Time of Backup Data Spezifizieren Sie die Zeit, wann das Backup der Daten zum FTP-Speichermedium durchgeführt werden soll. Diese Zeit wird im Verlauf des Backups zum FTP-Server automatisch geändert. Die Überprüfung des aktuellen Backup-Status‘ ist daher sinnvoll. Dies gilt nur dann, wenn das automatische Backup zu FTP genutzt wird.
- Seite 51 VN-RX15T Handbuch Zeitplan Ereignistyp Es werden drei Aufnahmemodi unterstützt: Continuous, Event, Disconnect (kontinuierlich, Ereignis, Trennung). Im Falle der Aufnahme eines Ereignisses können Ereignisarten unter mehreren Ereignissen ausgewählt werden. Die ausgewählte Ereignisart wird zur Konfiguration der Zeitplantabelle genutzt. Es können bis zu 4 Ereignisarten konfiguriert werden. Jede Ereignisart kann eine Kombination von Sensor-, Videoverlust- und Bewegungsereignissen sein.
-
Seite 52: Disk-Information
VN-RX15T Handbuch Disk-Information SD-Speicher kann genutzt werden, dabei wird eine Größe von wenigstens 1 GB empfohlen. Es kann entweder das EXT3- oder das FAT32-Dateisystem genutzt werden. Eine mit dem EXT3- oder FAT32- Dateisystem formatierte Festplatte kann auf einem PC mit Linux-Betriebssystem gelesen werden. Auf PCs mit Windows-Betriebssystem können nur mit dem FAT32-Dateisystem formatierte Festplatten gelesen werden. - Seite 53 VN-RX15T Handbuch USB Disk available Für die Aufnahme verfügbar Die Disk wurde während des Betriebs entfernt oder das Disk removed Dateisystem ist beschädigt. Falls dies während der or in abnormal state Verbindung der Disk erfolgt, wird empfohlen, die Disk zu formatieren.
- Seite 54 VN-RX15T Handbuch 54/75}...
-
Seite 55: Gerät
VN-RX15T Handbuch Wiedergabe 1. Die Auswahl einer AVI-Datei führt zur Anzeige eines Dialogs zum Öffnen oder Speichern der Datei. 2. Nach einem Klick auf die Schaltfläche Save wird die Datei auf dem PC gespeichert. Die AVI-Datei kann mit dem Windows Media Player abgespielt werden. 3. - Seite 56 VN-RX15T Handbuch Information Diese Information stellt Details zum aktuellen Status der seriellen Kommunikation bereit 56/75}...
- Seite 57 VN-RX15T Handbuch Seriell Serielles Protokoll: Der Videoserver unterstützt zwei serielle Ports: RS-232, RS-422/485. Wählen Sie RS-422 oder RS-485 bei der Einstellung „RS-422/485 Port“ aus Konfiguration der seriellen Ports: Die seriellen Ports können wie folgt konfiguriert werden. Jede Konfiguration der seriellen Ports muss der Konfiguration des sich verbindenden Geräts entsprechen Modus Auswahl...
-
Seite 58: Ptz
VN-RX15T Handbuch Allgemeines ➢ PTZ-Typ Wählen Sie den Typ der PTZ-Kamera oder des Receivers aus. ➢ PTZ-ID Aufgrund der möglichen Steuerung mehrerer PTZ-Kameras oder -Receiver über eine einzige Steuerverbindung erhält jede Kamera oder jeder Receiver eine eindeutige ID. Geben Sie die PTZ-ID einer zu steuernden Kamera oder eines Receivers ein. -
Seite 59: Voreinstellungen
VN-RX15T Handbuch Voreinstellungen Es können bis zu 128 Voreinstellungspositionen definiert werden. Select Preset Number: Wählen Sie einen Eintrag aus der Liste aus, der der aktuellen Kameraposition zugewiesen werden soll. Focus Mode: Wählen Sie den Fokus-Modus nach Ausführung von „Goto“ aus. ➢... - Seite 60 VN-RX15T Handbuch Gruppe Im Rahmen dieser Funktion speichert die Kamera eine Kombination von Voreinstellungen, Mustern und/oder Schwenkbewegungen sequentiell ab und führt die Voreinstellungen, Muster und/oder Schwenkbewegungen nach Aktivierung wiederholt aus. Es können maximal 8 Gruppen programmiert werden. Jede Gruppe kann bis zu 20 Aktionen umfassen, die Kombinationen von Voreinstellungen, Mustern und Schwenkbewegungen sind.
- Seite 61 VN-RX15T Handbuch 1. Wählen Sie einen Eintrag der Gruppe aus 2. Klicken Sie auf die Schaltfläche „Modify Group“. Es erscheint das folgende Fenster. 3. Einstellung der Aktion, Verweilzeit und Option und klicken Sie auf die Box „Enable“ (Aktivieren). 4. Klicken Sie auf die Schaltfläche Apply und die Gruppe kann nun auf der Live-View-Seite genutzt werden.
- Seite 62 VN-RX15T Handbuch ON: Falls Muster, Schwenkbewegungen oder Gruppen vor dem Neustart aktiviert waren, wird die ➢ Aktion fortgesetzt. Sollte die Kamera gestoppt worden sein, bewegt sie sich zur letzten Position. ➢ Off: Bewegt sich nach dem Neustart in die initiale Position. Auto Parking Mithilfe der Funktion „Auto Parking“...
-
Seite 63: Benutzer
VN-RX15T Handbuch Benutzer Benutzerliste Ein Benutzer kann registriert und die Privilegienstufe eines Benutzers angegeben werden. Nur der Benutzer „Admin“ kann Benutzer konfigurieren. Es können maximal 16 Benutzer registriert werden. Jeder Benutzer kann eine von vier Privilegienstufen innehaben. Privileg Erlaubte Aktionen Anmerkungen Admin Alle Aktionen... - Seite 64 VN-RX15T Handbuch Benutzer löschen Wählen Sie den zu löschenden Benutzer aus und klicken Sie auf die Schaltfläche Delete. Passwort ändern Klicken Sie auf die Schaltfläche Modify Password. Es erscheint das folgende Fenster. Geben Sie das aktuelle Passwort ein und definieren Sie anschließend ein neues Passwort. Privilegienstufe ändern Klicken Sie zur Änderung der Benutzerstufe auf die Schaltfläche Modify Privilege.
-
Seite 65: Authentifizierung
VN-RX15T Handbuch Anmelderichtlinie Anmelderichtlinie Durch Skip Login vereinfacht sich der Zugang zum Server, falls keine Authentifzierung erforderlich ist. Bei Einstellung von „Skip Login“ auf Enable wird die Login-Stufe übersprungen. Die Privilegienstufe nach der Anmeldung wird durch die Einstellung Privilege Level After Login Skipped (Privilegienstufe nach übersprungener Anmeldung) bestimmt. -
Seite 66: System
VN-RX15T Handbuch System Information Systeminformation Die folgenden Netzwerkinformationen werden angezeigt (nur Lesen): ➢ Modell Anzeige des Modellnamens Version ➢ Anzeige der aktuellen Firmware-Version ➢ MAC-Adresse Anzeige der MAC-Adresse der Kamera. Sollte die Kamera am DDNS-Server registriert sein, wird die MAC-Adresse bei der DDNS-Registrierung genutzt. ➢... - Seite 67 VN-RX15T Handbuch Wartung Firmware ➢ Version: Anzeige der aktuellen Firmware-Version Upgrade: Zum Upgrade der Firmware; 1. Klicken Sie zur Auswahl einer Firmware-Datei vom PC auf die Schaltfläche Browse. 2. Klicken Sie zum Beginn der Upgrade-Prozedur auf die Schaltfläche Firmware Upgrade. 3.
-
Seite 68: Zeitformat
VN-RX15T Handbuch Neustart Neustart der Kamera ➢ Klicken Sie nicht auf die Schaltfläche Reboot, solange der Server keinen Neustart erfordert. Zurücksetzen auf Werkseinstellungen Es werden alle Einstellungen einschließlich der Benutzerkonten und Protokolle gelöscht. Factory Reset Except Network Settings Mit Ausnahme der aktuellen Netzwerkeinstellungen werden alle Einstellungen auf die Standardwerte zurückgesetzt. - Seite 69 VN-RX15T Handbuch ➢ Zeitzone Wählen Sie die Zeitzone aus, in der die Kamera installiert ist. Die Sommerzeit wird in Abhängigkeit von der Zeitzone automatisch eingestellt. Eine Zeitzone ist eine Region der Erde mit einer einheitlichen Standardzeit, die üblicherweise als lokale Zeit bezeichnet wird. Es ist allgemein anerkannt, dass die Zeitzonen ihre lokale Zeit als Abweichung von der UTC (Coordinated Universal Time) berechnen.
- Seite 70 VN-RX15T Handbuch System-ID System-ID Geben Sie die System-ID ein, die als Kameraname verwandt wird. Die eingestellte System-ID wird mithilfe eines Web-Browsers mit dem Videobild angezeigt. Die System- ID wird auch an die Remote-Software (beispielsweise VMS) übertragen und dort angezeigt. Information Display Die System-ID und/oder Serverzeit kann über das Videofenster im Internet Explorer angezeigt werden.
-
Seite 71: Auflösung
VN-RX15T Handbuch Bitte beachten Sie, dass die Größe der BurnIn-OSD-Anzeige entsprechend der Einstellung der Encodierungsauflösung variiert. Dies ist unvermeidbar, da das BurnIn-OSD vor der Durchführung der Encodierung in die Frames eingefügt wird. Die folgende Tabelle beschreibt die Regeln für die BurnIn- OSD-Anzeige. - Seite 72 VN-RX15T Handbuch Sprache Sprache Wählen Sie die für die Web-basierende Konfiguration zu verwendende Sprache aus. 72/75}...
-
Seite 73: Anhang
VN-RX15T Handbuch 5. Anhang Anhang A: Sensor- und Alarm-Port Sensorport ⚫ Terminaltyp Spannung: 150 VAC Strombedarf: 2 A Farbe: Rot ⚫ Eingangstyp des Sensorsignals „NO Contact“-Signale ⚫ Verbindung zum externen Gerät Alarm-Port 73/75}... - Seite 74 VN-RX15T Handbuch ⚫ Terminaltyp Spannung: 150 VAC Strombedarf: 2 A ⚫ Relaistyp Kontaktspezifikation 1 A 30 VDC Schaltleistung: Max 30 W 62,5 VA Schaltspannung: Max 60 VDC ⚫ Ausgangstyp des Alarmsignals NO/NC-Kontaktsignal ⚫ Verbindung zum externen Gerät 74/75}...
-
Seite 75: Anhang B: Serieller Port
VN-RX15T Handbuch Anhang B: Serieller Port RS-232-Port ⚫ Port-Typ 3-PIN Pin-Anordnung Pin-Beschreibung Pin-Nr. Pin-Name Beschreibung RS232 TX (Senden) RS232 RX (Empfangen) Erde RS-422/485-Port ⚫ Port-Typ 4-PIN Pin-Belegung Pin-Beschreibung Pin-Nr. Pin-Name Beschreibung RS422 RX- RS422 RX+ RS422 TX- oder RS485 TRX- Per Software-Einstellung wählbar RS422 TX+ oder RS485 TRX+ Per Software-Einstellung wählbar...
