Betriebsanleitung
Raumfühler (Funk)
Produktfamilie CosiTherm®
Typ: FT
Typ: FTF
Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Lindenstraße 20
74363 Güglingen
Telefon +49 7135-102-0
Service +49 7135-102-211
Telefax +49 7135-102-147
info@afriso.com
Version: 10.2015.0
www.afriso.com
ID: 900.000.0680
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO FT
Inhaltszusammenfassung für AFRISO FT
- Seite 1 Betriebsanleitung Raumfühler (Funk) Produktfamilie CosiTherm® Typ: FT Typ: FTF Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0680...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt den Raumfühler „FT / FTF“ (im folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben.
-
Seite 3: Informationen Zur Sicherheit
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig- nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs- situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter- teilt. HINWEIS HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die bei Nichtbeachtung Sachschäden zur Folge haben kann. FT / FTF... - Seite 4 Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke nicht angewendet werden: • In Verbindung mit Geräten, die direkt oder indirekt menschlichen, gesund- heits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb Gefahren für Menschen, Tier oder Sachwerte entstehen können FT / FTF...
- Seite 5 Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Veränderungen am Produkt Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. FT / FTF...
-
Seite 6: Transport Und Lagerung
Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. FT / FTF... -
Seite 7: Produktbeschreibung

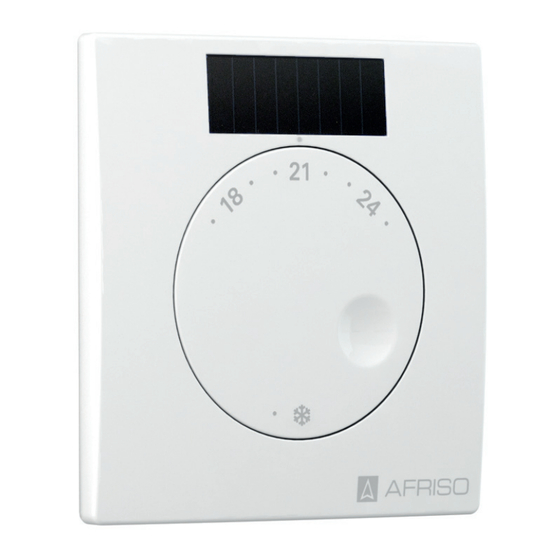

Produktbeschreibung Produktbeschreibung Übersicht A. Solarzelle B. Drehknopf für Vorwahl Solltemperatur Abmessungen 12,5 mm 78 mm FT / FTF... - Seite 8 Temperatur von Räumen mit Fußbodenheizung (Heizen/Kühlen). Das Pro- dukt ist ein Teil der CosiTherm®. Der Raumfühler „FT“ misst die Isttemperatur im jeweiligen Raum. Die Solltemperatur wird über den Drehknopf des jeweiligen Produkts eingestellt. Das Produkt überträgt die Ist- und Solltemperatur über EnOcean®-Funktele- gramme an das AFRISOhome Gateway oder an Reglermodule der CosiTherm®.
- Seite 9 über Lithium-Batterie 3 V Typ 1632 Elektrische Sicherheit Schutzklasse III (EN 60730-1; SELV) Schutzart IP 30 (EN 60529) Elektromagnetische Verträglichkeit (EMV) (2004/108/EG) Angewandte Normen EN 301489-3:V1.6.1 EN 301489-1:V1.9.2 EN 300220-1:V2.4.1 EN 300220-2:V2.4.1 Niederspannungsrichtlinie (2006/95/EG) Angewandte Norm EN 60950-1 FT / FTF...
- Seite 10 Produktbeschreibung Parameter Wert Telekommunikationsrichtlinie (R&TTE) (1999/5/EG) Angewandte Norm EN 62479:2010 EnOcean® -Funk Frequenz 868,3 MHZ Sendeleistung Max. 10 mW Reichweite Siehe Kapitel "Informationen zu EnOcean®-Funk" EnOcean® Equipment Profile (EEP) A5-10-03 A5-10-12 FT / FTF...
-
Seite 11: Montage
Produkte mit einer Nummer oder der Bezeichnung des Montageortes entsprechend dem Montageplan, um Verwechslungen zu vermeiden. Produkt montieren Kalte Wände und Zugluft haben Einfluss auf die Tem- peraturmessung. Montieren Sie das Produkt an Innenwänden und mit genü- gend Abstand zu Türen und Fenstern. FT / FTF... - Seite 12 Abnehmen des Drehknopfs und Gehäuseoberteils 1. Verdrehen Sie die Nockenschraube am Pro- dukt mit einem Schrau- bendreher um circa 90°. 2. Der Drehknopf wird ange- hoben und kann entfernt werden. 3. Nehmen Sie das Gehäu- seoberteil ab. FT / FTF...
- Seite 13 Montage Anschrauben 4. Schrauben Sie das Gehäuseunterteil an die Wand. FT / FTF...
- Seite 14 Stellen Sie sicher, dass der Drehknopf und das Gehäuseoberteil abge- nommen sind. 1. Setzen Sie die Lithium-Batterie 3 V Typ 1632 ein. Achten Sie auf die kor- rekte Polung. 2. Setzten Sie das Gehäuseoberteil und den Drehknopf ein. FT / FTF...
- Seite 15 Informationen zur Verbindung des Produkts mit dem Reglermodul finden Sie in der Betriebsanleitung „Reglermodul (Funk)“. Funktionsprüfung Raumfühler „FT / FTF“ Stellen Sie sicher, dass die Raumtemperatur zwischen +15 °C und +25 °C liegt. 1. Stellen Sie das zu prüfenden Produkt auf Frostschutz ein.
-
Seite 16: Betrieb
Der Einstellbereich des Drehknopfs ist durch Begrenzer ab Werk auf minimal +8 °C und maximal +30 °C festgelegt. Durch Verstellen der Begrenzer kann die minimal und die maximal einstellbare Temperatur eingestellt werden. 1. Drehen Sie die Nocken- schraube am Produkt mit einem Schraubendreher um circa 90°. FT / FTF... - Seite 17 1. Heben Sie den blauen Begrenzer an der Fahne (A) an. 2. Drehen Sie den blauen Begrenzer mit der Ein- stellkante (B) auf den gewünschten Wert für die Minimaltemperatur und legen den blauen Begren- zer dort ab. FT / FTF...
- Seite 18 4. Setzen Sie den Drehknopf ein. 7.2.3 Frostschutzfunktion - Ohne Temperaturabsen- ® kung: CosiTherm regelt die Raumtempera- tur auf +8 °C - Mit Temperaturabsen- ® kung: CosiTherm regelt die Raumtempera- tur auf +4 °C Abbildung 2: Frostschutz (+8 °C) FT / FTF...
-
Seite 19: Wartung
Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. Ersatzteile und Zubehör Produkt Artikelbezeichnung Art.-Nr. - Seite 20 Weiterführende Informationen zu Planung, Installation und Betrieb von EnOcean®-Funksystemen finden Sie auf www.enocean.com. • Funkstandard • Funktechnologie • AN001 • AN102 • AN103 • AN201 14.3 Möglichkeiten der EnOcean®-Technologie Unterlagen über EnOcean®-Technologien finden Sie im Internet unter www.afriso.de/afrisolab. FT / FTF...
- Seite 21 Operating instructions Room temperature sensor (wireless) Product family CosiTherm® Type: FT Type: FTF Copyright 2015 AFRISO-EURO-INDEX GmbH. All rights reserved. Lindenstraße 20 74363 Güglingen Telefon+49 7135 102-0 Service+49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0680...
