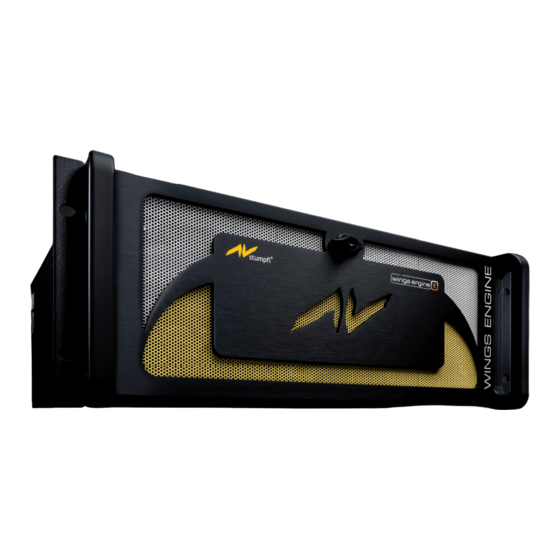

Einleitung Mit den Wings Engines bietet AV Stumpfl Medienserver mit höchster Performance und Zuverlässigkeit für Multidisplay Shows an. In diese Geräte sind unsere und die Erfahrungen unserer Anwender eingeflossen. Sie basieren auf Windows 7 Embedded und wurden mit ausgesuchten Komponenten optimal konfiguriert. Folgende Features zeichnen alle Wings Engines aus: Betriebssystem und Show‐Daten auf verschiedenen SSD‐Laufwerken (Solid State Drive) garantieren beste Performance und Zuverlässigkeit. Leistungsfähige Grafikkarten und Wings Vioso Lizenzen für zwei oder vier Dis‐ play‐Ausgänge (Dual oder Quad), zusätzlicher Ausgang für Kontrollmonitor. ...
Seite 7
Wings Engine Play/Install Hinweis: Bitte beachten Sie, dass sich die Dual‐Modelle nicht durch das Anstecken externer Dongles erweitern lassen. Die detaillierte Ausstattung im tabellarischen Vergleich finden Sie in der Hilfe der Wings AV Suite. ...
Betriebsbedingungen und technische Daten Um einen einwandfreien Betrieb bei optimaler Leistung zu erzielen, sollten Sie folgen‐ de Betriebsbedingungen für die Wings Engine sicherstellen. Wichtiger Hinweis: Stellen Sie die Wings Engine, nachdem Sie diese erhalten haben, in die Umgebung, in der sie installiert werden soll. Lassen Sie den Server zwölf Stun‐ den lang in seiner Verstandkiste an seinem endgültigen Bestimmungsort und verbin‐ den Sie ihn nicht mit der Stromversorgung. Diese Ruhezeit verhindert einen thermi‐ schen Schock sowie Kondensation. Raumtemperatur Eine Raumtemperatur im Bereich von 21°C bis 23°C ist optimal geeignet, um eine hohe Ausfallsicherheit der Wings Engine zu gewährleisten. Bei 22°C können die empfohle‐ nen ...
Seite 9
Wings Engine Play/Install Richten Sie keine warme Luft auf den Lufteinlass an der Vorderseite der Wings Engine, weil dies eine Überhitzung zur Folge haben kann. Stellen Sie sicher, dass die Ventilationsöffnungen, wie z. B. Schranktüren, so‐ wohl am Einlass als auch beim Auslass jeweils eine Mindestfläche von 460 cm² haben. Verhindern Sie eine Rezirkulation der Abluft innerhalb des Schrankes oder Racks. Verlegen Sie alle Kabel so, dass sie den Luftstrom nicht behindern, um Störun‐ gen der Luftzirkulation zu minimieren. ...
Geräteansichten und Anschlüsse 1. Einlass für Kühlluft; nach dem Lösen der Schraube kann die Abdeckung entfernt und der Filter gereinigt oder gewechselt werden. 2. Taster zum Einschalten der Wings Engine, Wichtig: Zum Einschalten muss der Netzschalter auf der Rückseite eingeschaltet sein. 3. Grüne LED signalisiert den Betrieb. 4. Rote LED zeigt Aktivität der SSDs an. 5. Anschlüsse USB 2.0 6. Reset‐Taster, startet die Wings Engine neu. ...
Seite 13
Wings Engine Play/Install 1. Buchse für Stromanschluss mit 100 bis 264 Volt AC und 47 bis 63 Hz 2. Netzschalter 3. PS/2‐Buchse für Tastatur und Maus 4. USB 2.0 Buchsen 5. LAN‐Anschluss 1 (Giga‐Bit‐LAN) 6. USB 2.0 Buchsen 7. FireWire 400 Schnittstelle 8. USB 3.0 Buchsen 9. LAN‐Anschluss 2 (Giga‐Bit‐LAN) 10. Gleichberechtigte Anschlüsse für Displays und Kontrollmonitore (Display Port, HDMI, DVI‐I, DVI‐D) 11. RS232‐Schnittstelle 12. Live‐Video‐Eingänge DVI IN 1 (oben) und DVI IN 2 (unten, nur Wings Engine ...
Seite 14
Geräteansichten Wings Engine Play und Install Je nach Modell Dual oder Quad sind 2 oder 4 Display‐Ausgänge für die Ausspie‐ lung von Multidisplay‐Shows verfügbar. Der Anschluss weiterer Monitore ist zwar möglich, reduziert aber auch die Performance. Daher sollte möglichst nur ein Kontrollmonitor angeschlossen werden. Bitte beachten Sie, dass Sie in Wings Vioso die Display Ausgänge synchronisieren können, um einen horizontalen Abriss der Einzelbilder (Tearing) zu verhindern. Die Vorgehensweise entnehmen Sie der Hilfe von Wings Vioso dem Kapitel: Multidisplay‐Shows ‐ Synchronisation der Grafikausgabe justieren. ...
Schnellstart mit der Wings Engine Die Wings Engine ist komplett installiert und vorkonfiguriert und ermöglicht Ihnen einen äußerst schnellen Start. 1. Schließen Sie das Netzteil der Wings Engine (1) mit dem Stromanschlusskabel an das Stromnetz an. 2. Schließen Sie Tastatur und Maus an USB‐ oder PS2‐Schnittstellen an (3 oder 4). 3. Schließen Sie den Kontrollmonitor sowie die Projektoren oder Displays für die Show an die Grafikkarte an (5), die Anschlüsse sind gleichberechtigt. 4. Schließen Sie Ihre Audioanlage an den Audio‐Ausgang (6) an. Sie können sym‐ metrisch ...
Seite 16
Schnellstart mit der Wings Engines Play und Install 6. Starten Sie die Wings Engine über den Taster (7). Nach dem Starten erscheint der Desktop: 7. Durch Klicken auf die Symbole starten Sie die gewünschten Anwendungen, wo‐ bei Wings Vioso die zentrale Anwendung für die Präsentation ist. Nachdem Wings gestartet ist, können Sie ein Multidisplay‐Projekt anlegen und eine Show gestalten, siehe in der Hilfe von Wings Vioso Multidisplay‐Show mit einem PC erstellen. Wenn Wings Vioso künftig automatisch nach dem Starten der Wings Engine geöffnet werden soll, klicken Sie auf ...
Soundinterface Die Wings Engines Play und Install bieten symmetrische Klinkenbuchsen sowohl für die Ausgänge wie für die Eingänge. Den Treiberdialog öffnen Sie durch Klicken auf , dann auf Shortcuts und Audio Settings. Hier können Sie den Pegel prüfen sowie Samplingrate und Quantisierung einstellen. Bei der Aufnahme analoger Quellen stellen Sie mit den Input‐Reglern die Aussteue‐ rung ein. Für die Wiedergabe sollten Sie hier die Regler ...
Seite 18
Soundinterface der Wings Engine Play und Install Settings unbedingt übereinstimmen. Markieren Sie im erscheinenden Dialog Sound den verwendeten Ausgang und klicken auf Properties. Auf der Registerkarte Advanced geben Sie unter Default Format dieselben Ein‐ stellungen wie in den Projektoptionen ‐ Ausgabe von Wings Vioso an, also z. B. 16 bit, 44100 Hz. ...
Desktop der Wings Engine Die Wings Engines bieten Ihnen einen übersichtlichen, funktionellen Desktop mit Buttons für die wichtigsten Funktionen. Über die drei großen Symbole Wings Touch, Wings Vioso und Wings Avio rufen Sie die gleichnamigen Anwendungen der Wings AV Suite auf. Wenn Fenster geöffnet sind und die großen Symbole abdecken, können Sie die Anwendungen auch über die kleinen Symbole unten rechts in der Taskleiste starten oder folgende Shortcuts verwenden: Wings Touch Windows‐Taste + T Wings Vioso Windows‐Taste + W Wings Avio Manager Windows‐Taste + M Avio‐Service‐Menü Windows‐Taste + S ...
Seite 20
Desktop der Media Engine Desktop Windows‐Taste + D Maus auf dem Desktop zentrieren Windows‐Taste + O Datei‐Explorer Windows‐Taste + E Mozilla Firefox Windows‐Taste + F Taschenrechner Windows‐Taste + C Wenn Sie den Mauszeiger über dem Hilfesymbol auf dem Desktop platzieren, wird eine Shortcut‐Liste eingeblendet. Die übrigen Buttons haben folgende Funktionen: ? ...ruft das Handbuch der Wings Engine als PDF auf. Wenn Sie die Maus über dem Symbol platzieren, wird eine Shortcut‐Liste eingeblendet. Avio Service ...ruft das Menü des Avio Service auf, siehe in der Hilfe der Wings AV Suite Wings Avio Service. Explorer ...ruft den Windows‐Explorer auf. Alignment ...zeigt Testbilder an, die sich nach Ihren Anforderungen konfigurie‐ ren lassen, siehe Testbilder anzeigen. Settings ...bietet Shortcuts zu allen wichtigen Dialogen und die Wings‐Optionen für Master‐ und Slave‐Betrieb sowie für den Taskmanager, Restart und Shut‐ down, siehe auch Settings ‐ Shortcuts und Settings ‐ Wings Vioso. ...
Seite 21
Wings Engine Play/Install Network Cards ...gibt die IP‐Adresse und die Subnetmaske der Wings Engine an, wenn Verbindung zu einem Netzwerk besteht. Durch Klicken auf können Sie die Netzwerkeinstellungen ändern. ...
Testbilder anzeigen Die Wings Engine besitzt einen Testbildgenerator, der verschiede Testbilder in passen‐ der Auflösung ohne den Einsatz von Wings Vioso auf allen Ausgängen anzeigen kann. Und so verwenden Sie den Testbildgenerator: 1. Klicken Sie unten links im Desktop auf , worauf ein Testbild er‐ scheint. 2. Um das Testbild nach Ihren Erfordernissen zu konfigurieren, klicken Sie oben links auf den Button Pattern Settings, worauf ein kleiner Dialog erscheint: 3. In diesem Dialog können Sie das Testbild folgendermaßen konfigurieren: Weiße oder schwarze Darstellung der Gitterlinien Draw Lines ...erzeugt ein Gitter mit der darunter angegebenen Teilung. Die Teilung kann wahlweise in Anzahl der Linien und Abstand der Linien in ...
Seite 23
Wings Engine Play/Install Draw Full Ellipse ...erzeugt eine Ellipse, die an den Rändern des Bildes an‐ stößt. Draw Crosses ...erzeugt diagonale Linien in den Überlappungsbereichen, die unten angegeben sind. Die Angabe kann wahlweise in Prozent oder Pi‐ xel erfolgen. Draw Background ...erzeugt im Hintergrund Graustufen oder Farbstrei‐ fen. Nachfolgend finden Sie einige Beispiele: Gitter mit Elipse und Kreis sowie Diagonalen in den Überlappungsbereichen links und rechts. ...
Seite 24
Prirmäres Display festlegen Graustufen mit einfachstem Gitter Primär‐ und Sekundärfarben sowie weiße und schwarze Streifen 4. Zum Beenden des Testbildgenerators klicken Sie oben rechts auf das kleine Kreuz oder drücken die Esc‐Taste. ...
Wings Engine Play/Install Primäres Display festlegen Wenn sich die Desktop‐Oberfläche der Wings Engine auf einen falschen Monitor ver‐ schoben hat, können Sie diese sehr schnell wieder auf den gewünschten Monitor holen: 1. Halten Sie die Windows‐Taste gedrückt und drücken Sie die Taste P mehr‐ mals, bis der Dialog Set as primary display auf dem Display erscheint, auf dem die Oberfläche der Wings Engine erscheinen soll. 2. Wenn Sie die Tasten loslassen, erscheint die Abfrage, ob das Display als primä‐ res Display festgelegt werden soll. Drücken Sie Enter‐Taste oder klicken Sie auf Yes, worauf die Oberfläche auf diesem Monitor erscheint. Die Umschaltung kann einige Sekunden dauern. ...
Settings ‐ Shortcuts Wenn Sie unten links auf dem Desktop auf klicken erscheint ein Dia‐ log, über den Sie praktisch alle relevanten Dialoge für die Konfiguration der Wings Engine aufrufen können: NVidia Control Center ...öffnet den Nvidia‐Konfigurationsdialog zum Einstellen von Auflösung, Synchronisation etc. ; Speichern und Lesen der EDID bei Wings Engine Stage. ...
Seite 27
Wings Engine Play/Install Network Settings ...öffnet den Windows‐Dialog der vorhandenen Netzwerkkar‐ ten. Date/Time Settings ...öffnet den Windows‐Dialog zum Einstellen von Datum und Zeit. Language Settings ...öffnet den Windows‐Dialog zur Auswahl der Regions‐ und Sprachoptionen. uEye Cockpit ...öffnet ein Fenster, in dem das Videobild der uEye‐Kamera zum Einstellen von Schärfe und Blende groß sichtbar gemacht werden kann. uEye Camera Manager ...öffnet den Konfigurationsdialog von uEye‐Kameras. Netzwerk‐Freigabe des Media‐Laufwerkes Durch Setzen eines Häkchens bei Share Drive D können Sie das Media‐Laufwerk im ...
Settings ‐ Wings Vioso Klicken Sie auf dem Desktop unten links auf und klicken Sie im er‐ scheinenden Dialog oben auf Wings Settings. Nun können Sie die Optionen für den Programmstart von Wings festlegen. Sie werden für Master‐ und Slave‐Betrieb unter‐ schieden, so dass durch Starten im gewünschten Modus automatisch die richtige Konfiguration geladen ist. ...
Seite 29
Wings Engine Play/Install Im Feld Master & Slave können Sie die Einstellungen getrennt für Master‐ Betrieb und Slave‐Betrieb vorgeben. Darüberhinaus können Sie unter Default Angaben machen, die bei normalem Starten per Klick auf die Desktop‐Symbole gelten. Die Angaben unter Autostart kommen zur Anwendung, wenn Wings beim Systemstart automatisch gestartet wird. Unter Master können Sie Folgendes festlegen: Bei Startup Options können Sie wählen, ob ein Projekt automatisch geöffnet ...
Settings - Useful Programs Enable Device Ports sorgt dafür, dass beim Laden eines Projekts die Geräte‐ Ports aktiviert werden, siehe in der Hilfe von Wings Vioso auch Geräte‐Ports ak‐ tivieren. Adjust Sound Card Assignment stellt sicher, dass die einmal getroffene Zuord‐ nung der Soundkarten‐Ausgänge nicht durch Windows, z. B. durch zeitweilige fehlerhafte Erkennung der Soundkarte, verändert wird. Trigger Scheduler ...zum Aktivieren und Deaktivieren des Trigger‐Schedulers (...ab Pro‐Lizenz verfügbar, keine Unterstützung durch Zusatz‐Lizenz): Disable schaltet den Trigger‐Scheduler aus. ...
Wings Engine Play/Install Settings ‐ Useful Programs Wenn Sie auf dem Desktop unten links auf klicken und dann im er‐ scheinenden Dialog oben auf Useful Programs, können Sie über die Buttons einige nützliche Programme starten: LUA Development Tools …öffnet die LUA Development Tools, um Avio‐Scripte zu schreiben. TeamViewer ...öffnet den Dialog für Remote‐Support und Fernwartung via In‐...
Seite 32
Settings - Useful Programs Ultra VNC …startet Ultra VNC, um Remote‐Support im LAN zu ermöglichen. Im Avio Manager können Sie, wenn Ultra VNC aktiv ist, die Wings Engine fernsteu‐ ern. Notepad++ …öffnet den Texteditor Notepad++. Firefox …öffnet den Webbrowser Mozilla Firefox. 7‐Zip …öffnet das Archiv‐Programm 7Zip. VLC Player …öffnet den VLC Medienplayer. Media Info …öffnet das Medieninformations‐Tool Media Info. Dieses Tool ist auch bei einem Rechtsklick auf eine Mediendatei im Windows Explorer verfüg‐ bar. Calculator ...öffnet den Windows‐Rechner. BlueScreenView …öffnet ein Analyse‐Tool für Systemabstürze. CPU‐Z …öffnet ein Hardware Analyse‐Tool. Crystal Disk Mark …öffnet ein Festplatten Analyse‐Tool, das auch für SSDs ge‐ eignet ist. DPC Latency Checker …öffnet Analyse‐Tool für die Ermittlung von Treiber‐ Latenz . ...
Settings ‐ Administrator Wenn Sie auf dem Desktop unten links auf klicken und dann im er‐ scheinenden Dialog oben auf Administrator, erscheint ein Dialog, der Servicezwecken dient und nur Support‐Mitarbeitern zugänglich ist. ...
uEye‐Kamera verwenden Wenn Sie eine uEye‐Kamera für die Vioso‐Kalibration verwenden möchten, gehen Sie bitte folgendermaßen vor: 1. Schließen Sie Ihre uEye‐Kamera via Netzwerk an die Wings Engine an. 2. Klicken Sie auf , dann auf Settings und öffnen Sie den uEye Camera Manager. 3. Im Feld oben erscheint die Kamera mit einem Ausrufungszeichen, weil sie eine Adresse in einem anderen Adressbereich hat. ...
Seite 35
Wings Engine Play/Install 4. Klicken Sie auf Automatic ETH configuration, worauf die IP‐Adresse auf den verwendeten Adressbereich eingestellt wird. Klicken Sie in der Erfolgsmeldung auf OK und schließen Sie den uEye Camera Manager. Die Kamera kann nun verwendet werden. Bevor Sie jedoch mit einer Vioso‐Kalibration beginnen, sollten Sie mit dem uEye‐Cockpit Schärfe und Ausschnitt einstellen, weil dies mit dem großen Fenster leichter und genauer möglich ist. ...
EDID für Live‐Video‐Eingänge definieren Sie können für die DVI‐Eingänge die gewünschte EDID speichern und in die Video‐ Input‐Karte schreiben, um sicherzustellen, dass die Quelle die definierte Auflösung liefert, sofern sie dazu in der Lage ist. 1. Schließen Sie das Display oder den Projektor, deren EDID Sie auslesen möchten, an den Eingang der Video‐Input‐Karte an. 2. Klicken Sie auf , dann auf Shortcuts und öffnen Sie den EDID Edi‐ tor. 3. Klicken Sie auf Read EDID, um die EDID‐Informationen des Anzeigegerätes zu lesen. 4. Sie haben nun die Gelegenheit, die EDID zu prüfen und ggf. zu modifizieren. Wenn die Quelle beispielsweise nur eine bestimmte Auflösung liefern soll, ent‐...
Wings Engine Backup Manager Im Wings Engine Backup Manager können Systemzustände, sogenannte "Snapshots", gesichert werden. Das heißt Sie können Ihre Einstellungen am System tätigen und davon eine Sicherung erstellen. So können Sie verschiedene Snapshots mit unter‐ schiedlichen Einstellungen erstellen und schnell zwischen den Snapshots wechseln. Es ist auch möglich einen Systemzustand "einzufrieren", um sicherzustellen, dass beim nächsten Systemstart alle Änderungen verworfen werden und die Einstellungen dem "eingefrorenen" Zustand entsprechen. Backup Manager starten Während des Bootens erscheint nach Anzeige der Bios‐Infos für drei Sekunden die Liste zur Auswahl des Backup Managers: ...
Wings Engine Backup Manager Im Auslieferungszustand finden Sie zwei Snapshots. Ein First Child, das nicht editierbar ist und der Werkskonfiguration entspricht. Vom First Child abgeleitet ist der AV Stumpfl Wings Engine Factory Image, was der erste editierbare Snapshot ist. Neues Snapshot erstellen Mit Create New Snapshot können Sie einen eigenen Snapshot erzeugen. Der neue Snapshot muss sich auf einen bestehenden Snapshot beziehen. ...
Wings Engine Play/Install Snapshot auswählen Durch Anwählen des Use‐Buttons wählen Sie den zu verwendenden Snapshot. Beim Systemstart wird Ihnen dann ein Bootmanager mit dem gewählten Eintrag und dem Backup Manager angezeigt. Sollten Sie einen Snapshot auswählen von dem auch noch Childs abgeleitet wurden, werden Sie gefragt, ob Sie entweder eine Kopie des ausge‐ wählten Snapshots erstellen möchten oder ob Sie alle Childs löschen möchten. Snapshot Namen bzw. Beschreibung ändern Mit einem Rechtsklick auf die Snapshot‐Beschreibung oder den Snapshot‐Namen ...
Wings Engine Backup Manager Einfrieren eines Snapshots (keine Änderungen zulassen) Snapshots können durch Aktivieren der Freeze‐Checkbox eingefroren werden. Das bedeutet, dass sämtliche Änderungen in dem eingefrorenen Snapshot nach einem Neustart verworfen werden. Es wird bei einem Neustart der Wings Engine zuerst der Backup Manager gestartet, um den gefrorenen Zustand herzustellen und danach wird das System wieder eingefroren gestartet. Um diesen Zustand zu verlassen, müssen Sie beim Neustart im Backup Manager zuerst den Neustart abbrechen und dann den Snapshot "auftauen", indem Sie aus der Checkbox Freeze das Häkchen entfernen. Die ...
Wings Engine Play/Install Achtung: Der Snapshot kann auch durch das Administratorpasswort, welches im Aus‐ lieferungszustand "AVStumpfl" ist, entsperrt werden. Es ist daher ratsam das Admi‐ nistratorkennwort zu ändern wie es im Handbuch unter Punkt Administration des Backupmanagers beschrieben ist. Löschen eines Snapshots Mit Delete können Sie Snapshots, die Sie nicht mehr benötigen, löschen. Wenn sich ...
Wings Engine Backup Manager Administration des Backup Managers Mit Manage System Images öffnen Sie die Administrationsseite. Hier können Sie durch Klicken auf Import New System Image neue System‐Images importieren, die von AV Stumpfl geliefert werden. Auch die GUID des Backup Managers und des Be‐...
Wings Engine Play/Install TeamViewer Support‐Modul Mit Teamviewer starten Sie das TeamViewer Support‐Modul. Es ermöglicht dem Support von AV Stumpfl auf den Backup Manager zuzugreifen, nachdem Sie dem Support‐Mitarbeiter die TeamViewer‐ID mitgeteilt haben. Um diese Funktion nutzen zu können, benötigen Sie eine Internetverbindung. Network Settings In den Network Settings können Sie die Netzwerkeinstellungen für den Backup Mana‐...
Problembehebung Sollte die Wings Engine nicht hochfahren, versuchen Sie, diese im abgesicherten Mo‐ dus zu starten: 1. Starten Sie die Wings Engine und drücken Sie die Taste F8 immer dann, wenn sich die Anzeige auf dem Kontrollmonitor ändert. 2. Wenn dann zunächst die Abfrage des Boot Devices erscheint, müssen beide SSDs angezeigt werden und die kleinere XLR_EX060BB (57241 MB) muss ge‐ wählt sein. Drücken Sie Enter und sofort danach F8, worauf die Advanced Boot ...
Serviceadresse von AV Stumpfl Sollten Fragen auftauchen, auf die die Hilfe keine Antwort weiß, teilen Sie uns dies bitte mit. Bei Problemen oder Fehlern in Wings Vioso nutzen Sie bitte die Support‐ Funktion. Bei Fragen oder Anregungen können Sie sich Montag bis Donnerstag in der Zeit von 8 bis 12 Uhr und 13 bis 16:30 Uhr sowie Freitag 8 bis 12 Uhr auch telefonisch an uns wenden (Mitteleuropäische Zeit = UTC+1). Außerhalb dieser Zeiten bieten wir eine kostenpflichtige Notfall‐Hotline an: Sie erreichen uns über die Notfall‐Hotline täglich von 8 Uhr bis 22 Uhr unter der Nummer ...
