Inhaltszusammenfassung für HAAS+SOHN HSP 8 HOME

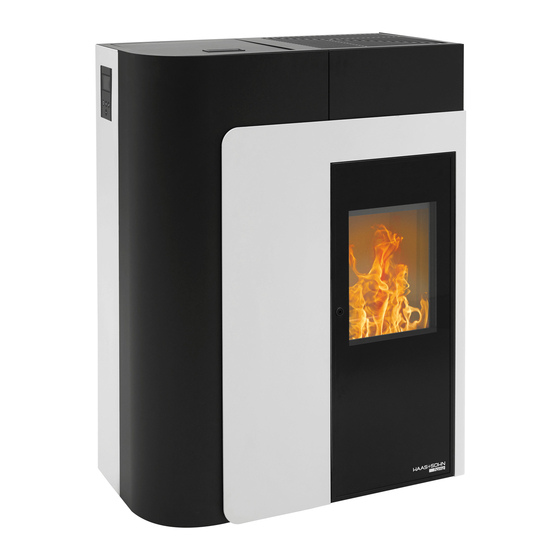

- Seite 1 PELLETOFEN Typenschild: Aufstellungs- und Bedienungsanleitung Pelletofen Fiche descritive Poele Schema tecnica strufa Camino Equipment sheet Fireplace Tshnicki podaci Kaminsku Podatkovni list Kaminsko Anleitung Pellet Pallazza-III 2015 05 07 1 / 16...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Allgemeine Sicherheitshinweise Elektrischer Anschluss Schornstein 4.1. Wetterverhältnisse 4.2. Kaminzug vom Schornstein bei Nennwärmeleistung des Ofens 4.3. Anschluss an den Schornstein 4.3.1. Mehrfachbelegung Aufstellung 5.1. Mindestabstände zu brennbare Bauteile: 5.2. Verbrennungsluftversorgung 5.3. Außenluftanschluss Funktionen der Bedieneinheit 6.1. Tasten 6.1.1.1. -
Seite 3: Allgemeine Hinweise
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Sie werden darin über Funktion und Handhabung dieses Ofens informiert und zusätzlich können Sie durch richtiges Heizen Brennstoff sparen und die Umwelt schonen. Das beiliegende Geräteblatt ist Bestandteil dieser Bedienungsanleitung. Allgemeine Hinweise Bitte überprüfen Sie das Gerät beim Auspacken auf Transportschäden. -
Seite 4: Schornstein
Schornstein Der Schornstein soll z.B. aus Edelstahl oder Keramik (innen glasiert) ausgeführt sein, damit dieser nicht versotten kann. Dies ist auf Grund der niedrigen Abgastemperatur Ihres Pellet-Kaminofens notwendig. Bitte beachten sie nationale Vorschriften. 4.1. Wetterverhältnisse Zum sicheren Betrieb der Feuerstätte ist grundsätzlich darauf zu achten, dass der Schornstein den erforderlichen Kaminzug aufbauen kann. -
Seite 5: Verbrennungsluftversorgung
Fußbodenschutz: Bei brennbaren oder temperaturempfindlichen Fußbodenbelägen muss das Gerät auf eine nicht brennbare Unterlage gestellt werden (siehe Zeichnung). Empfehlung für Fußbodenschutz: 30 cm –vorne 10 cm –seitlich bis zur Aufstellwand 5.2. Verbrennungsluftversorgung Es ist sicherzustellen, dass ausreichend Frischluft am Aufstellungsort vorhanden ist. 5.3. -
Seite 6: Funktionen Der Bedieneinheit
Für die Dimensionierung der Zuluftleitung: Durchmesser Maximale Länge Max. Anzahl an 90° Zuluftleitung Bögen 50mm 0,5 m 100mm Sollten die Dimensionen unterschritten werden, so ist ein ordnungsgemäßer Betrieb der Feuerstätte nicht möglich und führt zu einer erhöhten Verschmutzung von Brenner und der Sichtscheibe. Funktionen der Bedieneinheit 6.1. -
Seite 7: Ungeeignete Brennstoffe
7.2. Ungeeignete Brennstoffe Die Verwendung von minderwertigem oder unzulässigem Brennstoff beeinträchtigt die Funktion Ihres Pelletofens und kann zum Erlöschen der Gewährleistung führen. Die Verbrennung von Holzpellet von schlechter Qualität führt dazu, dass die Reinigungsintervalle kürzer werden und dass mehr Brennstoff verbraucht wird. Unzulässige Brennstoffe sind z.B. -
Seite 8: Startseite
7.3.2.3. Startseite ￭ 10:34 ∓ 28°C 23°C Menü 7.3.2.4. Einstellen von Raumtemperatur SOLL (gewünschte Raumtemperatur) ￭ Vorgangsweise: 10:34 Mit den Tasten „Plus“ oder „Minus“ wird die „Raumtemperatur SOLL“ ∓ eingestellt. 28°C Durch Drücken der Taste „OK“ wird der eingestellte Wert gespeichert. ... -
Seite 9: Energiesparmodus - Anzeige Raumtemperatur Ist
Durch das Drücken einer beliebigen Taste wird die Hintergrundbeleuchtung eingeschaltet. Erst nach der Aktivierung der Hintergrundbeleuchtung sind die Funktionstasten aktiv. Die Hintergrundbeleuchtung wird auch durch eine ausgelöste Störmeldung aktiviert. 8.2. Energiesparmodus - Anzeige Raumtemperatur IST Der Energiesparmodus vom ‚Display wird nach einigen Minuten automatisch aktiviert. -
Seite 10: Einstellen Der Uhrzeit Und Des Datums
Mit den Tasten „Plus“ oder „Minus“ kann der jeweilige Wochentag Wochenprogramm angewählt werden. Durch Drücken der Taste „OK“ ist der Tag angewählt. Mo Di Mi Do Fr Sa So Heizzonen festlegen: 00:00 A 06:00 25° Mit den Tasten „Plus“ oder „Minus“ kann nun gewünschte 06:00 A 18:00 23°... -
Seite 11: Heizkurve - Funktionsweise
9.1.4. Heizkurve - Funktionsweise: Einstellbereich der Heizkurve von 1 bis 4. Werkseinstellung: 2 Heizkurve h003 Der einzustellende Wert richtet sich nach der Größe des Raumes, der beheizt werden soll. Heizkurve Richtwerte: Einstellunfaktor Raumgröße 20m² - Wert 1 Raum 25m² - Wert 2 ( 2 ) ... -
Seite 12: Info Software - Version
9.1.8. Info Software - Version Vorgangsweise: Zum Verlassen der Funktion drücken Sie die Taste „Ein/Aus“ Info Software SW-Version: HSP-6-V5.03 Prüfdatum: 2015-02-11 ↓ 10. Betriebszustände: 10.1. Start Zone 1-20 ( Startphase ) Die Startphase beginnt, wenn: die aktuelle Raumtemperatur die eingestellte Solltemperatur um 1°C unterschreitet ... -
Seite 13: Pause
10.6. Pause Der Ofen ist in Warteposition. Bevor der Ofen vom Betriebszustand „Standby“ wieder in den Betriebszustand „Start Zone 1-20“ schalten kann, müssen zwei Startbedingungen erfüllt werden: Die eingestellte Raumtemperatur SOLL muss um mind. 1,0 °C unterschritten werden Die mit dem Thermofühler-Abgas gemessene Abgastemperatur muss kleiner als 70 °C sein 10.7. -
Seite 14: Störung - Fehlercode Fxxx
14.1. Störung – Fehlercode Fxxx Code Ursache: Behebung: F001 STB hat auf Grund einer Überhitzung Hat STB ausgelöst - Service kontaktieren ausgelöst Sicherung ( F1 ) an der Zentraleinheit ist Sicherung F1(3,15 A) defekt- Service defekt kontaktieren Zündung Kurzschluss Zündung defekt-Service kontaktieren F002 Brenner verschmutzt Brenner reinigen... -
Seite 15: Allgemeine Hinweise / Störungen
F021 Brenner verschmutzt Brenner reinigen Pellettank leer Brenner reinigen - Pellettank füllen Fallrohr / Förderschnecke verstopft Eingang des Förderschnecken - Gehäuses mit einem Staubsauger reinigen. – Brenner reinigen Zu dichter Raum – notwendige Brenner reinigen - Für ausreichend Verbrennungsluft kann nicht in den Raum Verbrennungsluft sorgen nachströmen Abgastemperaturfühler defekt... -
Seite 16: Gewährleistung
17. Ersatzteilbestellungen / Serviceanfragen / Reklamationen Bitte wenden Sie sich für die Bestellung von Ersatzteilen oder für Anfragen zu Reparaturen und Service sowie bei eventuellen Reklamationen immer direkt an Ihren Haas+Sohn Vertriebspartner, bei dem Sie das Gerät erworben haben. ...
