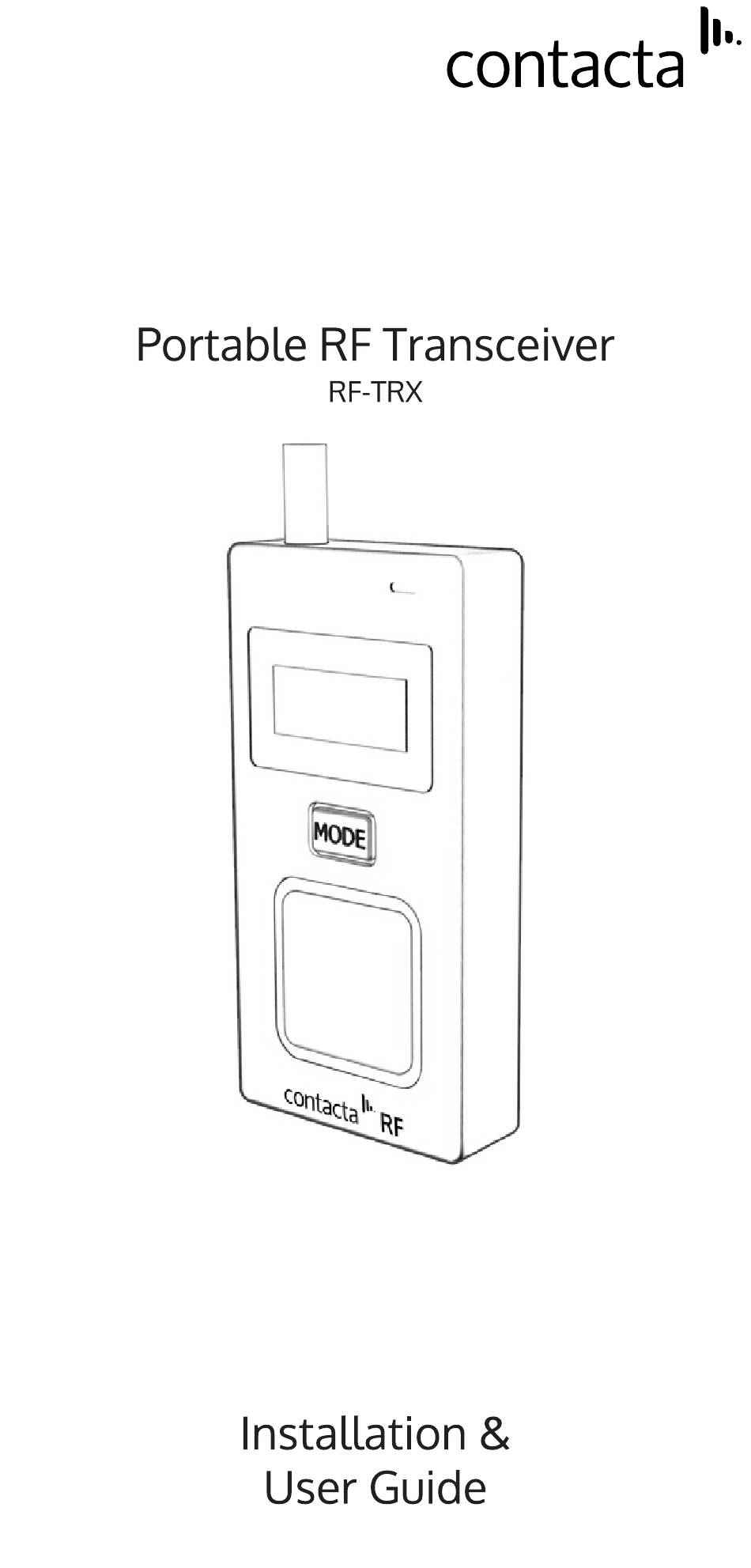

Contacta RF-TRX Installations- Und Bedienungsanleitung
Portable rf transceiver
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für Contacta RF-TRX
-
Seite 16: Allgemeine Information
1. Allgemeine Information 1.1 Einführung Vielen Dank für den Kauf des Contacta RF Kom- munikationssystems! Sie haben sich dabei für ein modernes und zuverlässiges System ent- schieden. Bitte lesen Sie diese Bedienungsan- leitung aufmerksam durch, um die Geräte rich- tig in Betrieb nehmen zu können und mit allen Möglichkeiten des Systems vertraut zu werden. - Seite 17 Mobiltelefon-Lade- geräten - 9 Lautstärkestufen 1.4 Lieferbares Zubehör - RF-TXS Stationärer Sender - RF-TXRM Stationärer Sender für Rack-Einbau - RF-RX1 Tragbarer Empfänger - RF-TRX-MCB 10-Fach-Ladekoffer - RF-TRX1-HSM Mikrofon-Headset - BATT-TXRX Akku für RF-TRX / RF-RX1 Deutsch 17...
- Seite 18 2. Contacta RF-TRX transceiver 2.1 Elemente und Anzeigen Antenne Sprechen / Status-LED LCD-Anzeige Ladestatus-LED MUTE-Taste Power-Taste + -Taste - -Taste MODE-Taste USB-Anschluss Audio-Ausgangs-Buchse Headset-Buchse 18 Deutsch...
- Seite 19 Bedienung 2.2 Ein- und Ausschalten Halten Sie die Power-Taste über 3 Sekunden lang gedrückt um das Gerät einzuschalten. Die LCD-Anzeige leuchtet auf und der Lautstär- ke-Grundzustand „VOL 03“ wird angezeigt. Um das Gerät nach Gebrauch auszuschalten: Halten Sie erneut die Power-Taste über 3 Se- kunden lang gedrückt.
- Seite 20 2.4 ID-Auswahl Innerhalb einer Gruppe benötigt jeder RF-TRX eine unterschiedliche ID von „00“ bis „99“. Jede Gruppe benötigt zwingend einen Sender mit der Master-ID „00“, wobei dieser hierdurch zum Master-Sender der Gruppe wird. Die Anzeige- felder „MASTER“ und „TALK“ werden auf dem Bildschirm angezeigt, sobald die ID auf „00“...
- Seite 21 2.5 Senden und Empfangen Der RF-TRX mit der Master-ID „00“ wird auto- matisch zum Senden und Empfangen befähigt. Um das Senden bei allen weiteren RF-TRX in- nerhalb der Gruppe zu aktivieren: Halten Sie bei eingeschaltetem Gerät die MU- TE-Taste 2 Sekunden lang gedrückt. Das Sym- bol „TALK“...
- Seite 22 2.7 Monitorfunktion Ein / Aus Die Monitorfunktion ermöglicht es dem An- wender, seine eigene Stimme über das System zu hören. von der Lautstärke-Einstellung kann der Grundpegel der Lautstärke erhöht werden. Gehen Sie folgendermaßen vor, um die Moni- torfunktion zu aktivieren: Halten Sie bei eingeschaltetem Gerät die MO- DE-Taste über 3 Sekunden lang gedrückt.
- Seite 23 2.8 Mikrofonpegel einstellen Die Empfindlichkeit des Mikrofons kann auf 5 Stufen den Umgebungsbedingungen ange- passt werden: Halten Sie hierzu bei eingeschaltetem Gerät die MODE-Taste über 3 Sekunden lang gedrückt. Das „GRP“-Symbol der Anzeige beginnt zu blin- ken. Drücken Sie nun 3 mal die MODE-Taste. Das Symbol „C1“...
- Seite 24 2.9 Grundpegel Hoch / Niedrig Unabhängig von der Lautstärke-Einstellung kann der Grundpegel der Lautstärke erhöht werden. Dies führt zu einer allgemein laute- ren Audio-Wiedergabe innerhalb der Lautstär- ke-Stufen - dies kann zum Beispiel bei lautstar- ker Umgebung notwendig sein. Halten Sie hierzu bei eingeschaltetem Gerät die MODE-Taste über 3 Sekunden lang gedrückt.
- Seite 25 Das Gerät besitzt einen fest installierten Lithium-Ionen-Akku mit 3,7 V / 1100 mAh. Stecken Sie zum Laden des Akkus das USB-Ka- bel in die USB-Buchse des RF-TRX und verbin- den Sie das Kabel mit einem regulären USB-An- schluss (PC, Notebook, USB-Netzteil).
- Seite 26 Die Konformität mit den o. a. Richtlinien wird urch das CE-Zeichen auf dem Gerät bestätigt. Technische Änderungen vorbehalten. Wartung und Pflege Alle »Contacta«-Geräte sind wartungsfrei. Bei Verschmutzung sollten Sie die Geräte ge- legentlich mit einem weichen, angefeuchteten Tuch reinigen. Verwenden Sie niemals Alkohol, Verdünner oder andere organische Lösungs-...
- Seite 27 Zeit direkter Sonneneinstrahlung aus und schützen diese darüber hinaus vor großer Hit- ze, Feuchtigkeit oder starker mechanischer Er- schütterung. Achtung: Mit Ausnahme des RF-TRX sind die Geräte nicht gegen Spritzwasser geschützt. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, neben die Geräte.
- Seite 28 Entsorgung von gebrauchten elektrischen schen und elektronischen Geräten (anzu- wenden in den Ländern der Europäi- schen Union und anderen europäischen Län- dern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Ver- packung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behan- deln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektroni-...
- Seite 88 RM5200/C_2019-01...
