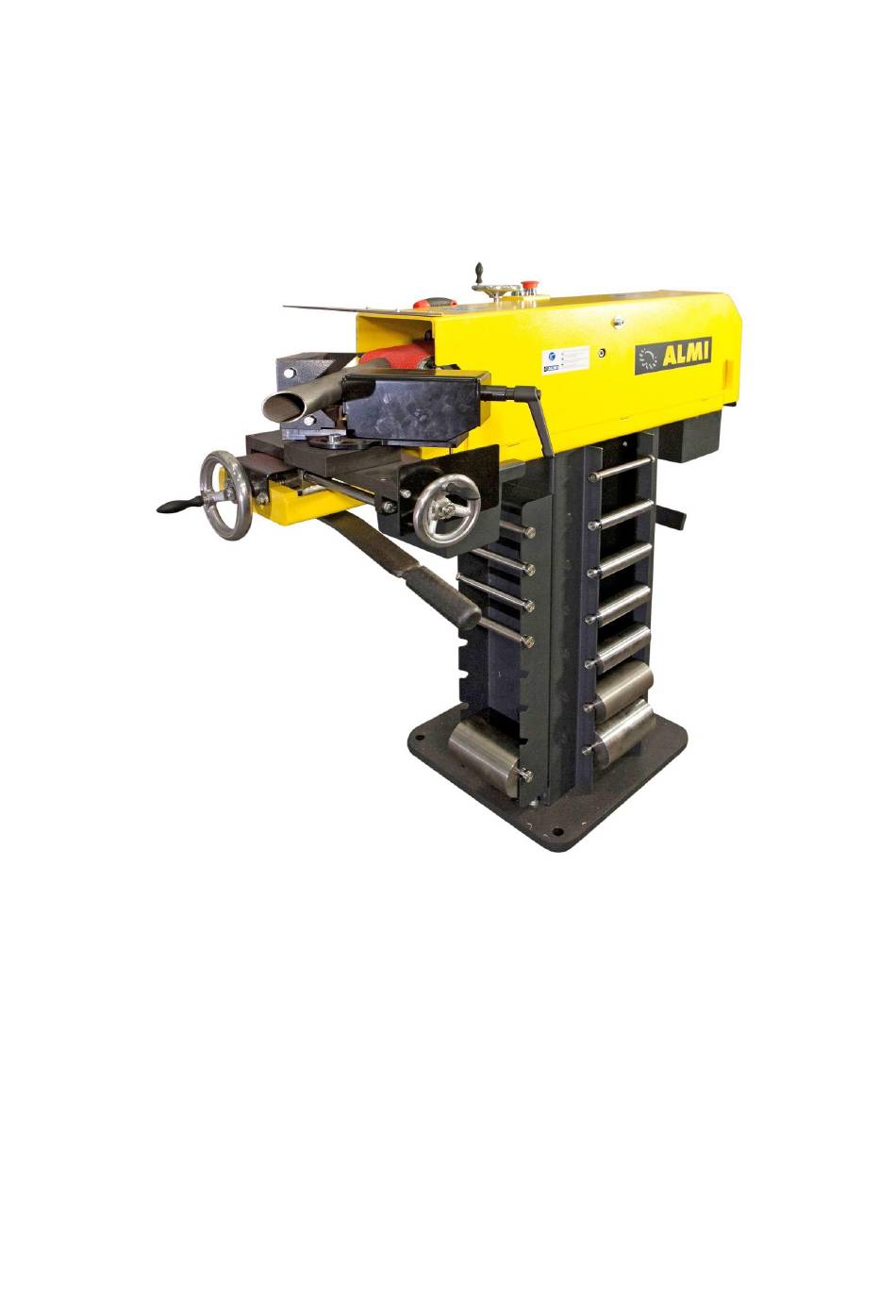

- Seite 1 Bedienungsanleitung Rohrausschleifer Typ: AL150HS ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 15-3-2016 Seite 1 von 33...
-
Seite 2: Inhaltsverzeichnis
5.1. Lieferumfang ......................24 5.2. Montage ........................24 5.3. Aufstellen der Maschine ................... 25 5.4. Elektrischer Anschluss ..................... 25 5.5. Transport und Lagerung................... 27 ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 2 von 33... - Seite 3 Abbildung 4.7-1: Fundstelle der Seriennummer................. 23 Abbildung 5.2-1: Zusammenbau ....................25 Abbildung 5.4-1: Verdrahtung im Klemmenkasten des Elektromotors........27 Anlage: ................ EG-Konformitätserklärung für Maschinen Anlage:..........Explosionszeichnung, Zeichnungsnummer AL150HS exploded ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005...
-
Seite 4: Vorwort
Die Angaben neben diesem Zeichen weisen Sie auf mögliche Probleme hin. Außerdem warnt dieses Zeichen Sie vor möglicher Verletzungsgefahr und Gefahr von schweren Maschinenschäden. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 4 von 33... -
Seite 5: Nachbestellen Der Bedienungsanleitung
Fußtext. 1.6. Fehler in der Bedienungsanleitung Diese Bedienungsanleitung wurde mit der größtmöglichen Sorgfalt verfasst. Sollten Sie dennoch Fehler oder Unvollständigkeiten entdecken, bitten wir Sie, ALMI Machinefabriek BV darüber zu informieren ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005... -
Seite 6: Einleitung
Voltage: Year of 2016 manafacturing: 1/min: 4300 Serial no.: listed on the pipeclamp Weight 275 kilo Abbildung 2.3-1: Beispiel für ein Typenschild mit CE-Zeichen ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 6 von 33... -
Seite 7: Verwendungszweck Der Maschine
Vorschriften und Gebrauchsanweisungen zurückzuführen. Die Mängel sind auf natürlichen Verschleiß der Maschine zurückzuführen. art. 3 ALMI behält sich das Recht vor, Arbeiten an der Maschine während und nach der Garantiefrist durch Dritte ausführen zu lassen. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005... -
Seite 8: Sicherheitsvorschriften
Wartungsarbeiten darf ausschließlich von ausreichend instruiertem Personal ausgeführt werden. Siehe dazu auch Abschnitt 1.3 "Zielgruppen pro Kapitel". Not-aus Wegklappbares Eenster als Gesichtsschutz Kleppe entgratungsposition Seitliche klappe Abbildung 3.1-1: Sicherheitsvorrichtungen ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 8 von 33... -
Seite 9: Gebotsschilder Auf Der Maschine
Piktogramm 2: Augen- und Gehörschutz tragen! Piktogramm 3: Leichten Atemschutz tragen! Piktogramm 4: Schutzhandschuhe tragen! Symbole 1 - 4 Abbildung 3.2-1: Gebotsschilder auf der Maschine ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 9 von 33... -
Seite 10: Sicherheitsvorschriften
Bediener nicht gestattet. Beachten Sie die in dieser Anleitung beschriebenen Sicherheitsvorschriften. W eichen Sie nicht von den Sicherheitsvorschriften ab. Dies kann Gefahren nach sich ziehen. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 10 von 33... -
Seite 11: Wartungstechniker
Schleifbands und beim Vornehmen von Einstellungen sind immer Schutzhandschuhe zu tragen. Die Rolle kann durch intensiven Gebrauch sehr heiß werden und als Folge des Ausschleifens können scharfe Grate entstehen. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 11 von 33... -
Seite 12: Beschreibung
Eigentümer, den Bediener und den Wartungstechniker der Maschine. 4.1. Allgemeines Dieser Anleitung ist eine Explosionszeichnung mit der Zeichnungsnummer AL150HS exploded als Anlage beigefügt. In dieser Zeichnung befindet sich eine Teileliste, auf der alle Bestandteile benannt sind. 4.2. -
Seite 13: Stromversorgung
Anschlussspannung des Anschlusspunkts mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Außerdem muss der passende Stecker angebracht werden. Befolgen Sie zum Herstellen des elektrischen Anschlusses die Anweisungen in Abschnitt 5.6. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 13 von 33... -
Seite 14: Sicherheitsvorrichtungen Und Gebotsschilder
Die zum Auswechseln und Einstellen des Schleifbands und der Schleifrolle erforderlichen Bedienelemente werden in Abschnitt 4.6.8, 4.6.9 und 4.6.10 angegeben. a. & b. Abbildung 4.5-1: Bedienelemente ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 14 von 33... -
Seite 15: Funktion
Einspannen von Rechteck- oder Vierkantrohrprofilen verwendet werden. Bei der Bearbeitung von Rechteck- oder Vierkantprofilen ist darauf zu achten, dass die Mitte des Rohrprofils und die Mitte der Schleifrolle auf ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 15 von 33... -
Seite 16: Einstellen Des Winkels
3.3-1 Abbildung. Wenn der Riemen stationär ist, wird der Motor neu gestartet wird, wird das Band nun in entgegengesetzter Richtung zum Entgraten Empfänger ausgeführt wird. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 16 von 33... -
Seite 17: Auswechseln Des Schleifbands
Die Bandspannvorrichtung mit Handkurbel ist in Abbildung 4.6-3 dargestellt. Die Stütze des Schleifrollenhalters kann durch Lösen der Flügelmuttern entfernt werden. Die Stütze ist in Abbildung 4.6-2 dargestellt. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 17 von 33... - Seite 18 Abbildung 4.6-2. Wenn das Schleifband nach dem Auswechseln schief läuft, muss dies korrigiert werden. Siehe dazu Abschnitt 4.6.10. Motor Handrad Guckloch Abbildung 4.6-2: Spannmechanismus ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150HS DE Änderungsstand und -datum: 0-01-03-2005 Seite 18 von 33...
-
Seite 19: Auswechseln Der Schleifrolle
Durchmesser verwendet erste grün oder ein grün Schleifband, Typ Norton R929. ACHTUNG! Die Lager, die auf der Schleifrolle montiert sind, müssen vorsichtig behandelt werden, da sie leicht beschädigt werden können. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 19 von 33... -
Seite 20: Einstellen Von Schleifrolle Und Schleifband
Bands immer überprüft werden. Die Mitte der Schleifrolle und die Mitte des Rohrs müssen auf derselben Höhe liegen. Außerdem darf das Band bei Gebrauch nicht schief laufen. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005... - Seite 21 Einstellen der Schleifrolle bei schief laufendem Schleifband Siehe zum Einstellen der Schleifrolle bei schief laufendem Schleifband auch Abbildung 4.6-6 Abbildung 4.6-6: Einstellen der Schleifrolle bei schief laufendem Schleifband ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 21 von 33...
-
Seite 22: Handrad Mit Hebel Ersetzen
Unter der langen Paßbuchse befindet sich noch ein Distanzring. Montieren Sie den Hebel gemäß Abbildung 4.6-8. Dabei ist darauf zu achten, dass auch der Distanzring montiert wird. Abbildung 4.6-8: Hebel montieren ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 22 von 33... -
Seite 23: Technische Daten
Rollendurchmesser Stahl Rostfreier Stahl Aluminium Körnung Typ Körnung Typ Körnung ø18–ø40 mm R822 R902 R822 ø40–ø114.3 mm R845 R981 R822 Tabelle 4.7-2: Empfohlene Schleifbänder ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 23 von 33... -
Seite 24: Transport, Lagerung, Aufstellung Und Erste Inbetriebnahme
Schleifband (im Ständer) 8-mm-Inbusschlüssel mit Hebel 1 Satz Befestigungselemente (im Ständer) Netzkabel ohne Stecker 1 Satz Schleifrollen und Schleifbänder (falls bestellt) Bedienungsanleitung Explosionszeichnung, Zeichnungsnummer AL150HS 5.2. Montage Siehe zur Veranschaulichung der unten beschriebenen Handlungen auch Abbildung 5.2-1. Hebel Schleifabfallbehälter M10 Bolzen... -
Seite 25: Aufstellen Der Maschine
„Eurospannungs“-Motor. Das bedeutet, dass der Motor an 230 Volt, 3 Phasen oder 400 Volt, 3 Phasen angeschlossen werden muss. Dabei gilt ein Toleranzbereich von 10 % in beiden Richtungen. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005... -
Seite 26: Transport Und Lagerung
Erste Inbetriebnahme Bei der ersten Inbetriebnahme und nach Auswechseln des Schleifbands und/oder der Schleifrolle müssen immer die Einstellungen der Rolle und des Bands überprüft werden. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 27 von 33... - Seite 27 Außerdem darf das Band bei Gebrauch nicht schief laufen. In Abschnitt 4.6.10 ist beschrieben, wie diese Einstellungen gemacht werden. Nach Anschließen des Steckers an die Netzsteckdose ist die Maschine betriebsbereit. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 28 von 33...
-
Seite 28: Bedienung
Wenn der Motor angehalten kann er wieder eingeschaltet werden, wird das Band nun in entgegengesetzter Richtung zum Entgraten Empfänger ausgeführt wird. 6.4. Außerbetriebsetzung Die Maschine kann durch Trennen der Steckerverbindung außer Betrieb gesetzt werden. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 29 von 33... -
Seite 29: Wartung
Einstellmechanismus der Schleifrolle Halbjährlich überprüfen. Siehe auch Abschnitt 4.6.10 Die Maschine regelmäßig gründlich Monatlich reinigen. Netzkabel auf Beschädigungen Monatlich überprüfen. Tabelle 7.2-1: Prüfpunkte und Schmierschema ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 30 von 33... -
Seite 30: Ersetzen Von Einzelteilen
Beachten Sie die in Kapitel 3 genannten Sicherheitsvorschriften und die in Kapitel 3 gegebenen Wartungsanweisungen. 8.2. Störungsmeldungen und -anzeigen Die Steuerung der Maschine verfügt über keine Störungsmeldungen oder andere Störungsanzeigen. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 31 von 33... -
Seite 31: Entsorgung
Eigentümer und den Wartungstechniker der Maschine wichtig. Die Maschine ist gemäß den im jeweiligen Verwendungsland geltenden gesetzlichen Vorschriften zu entsorgen. Die Verantwortung für die Entsorgung der Maschine liegt beim Eigentümer. ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 31 von 33... -
Seite 32: Eg-Konformitätserklärung Für Maschinen
NEN-EN-IEC 60204-1:2006 – Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen – Teil 1: Allgemeine Anforderungen. Vriezenveen, 24. August 2010 Unterschrift: J. J. Landhuis Geschäftsführer ALMI Machinefabriek B.V., Vriezenveen Dok.nr.: 100287-HB-13 AL150 DE Änderungsstand und -datum: 0-01-03-2005 Seite 32 von 33...
