Bedienungsanleitung

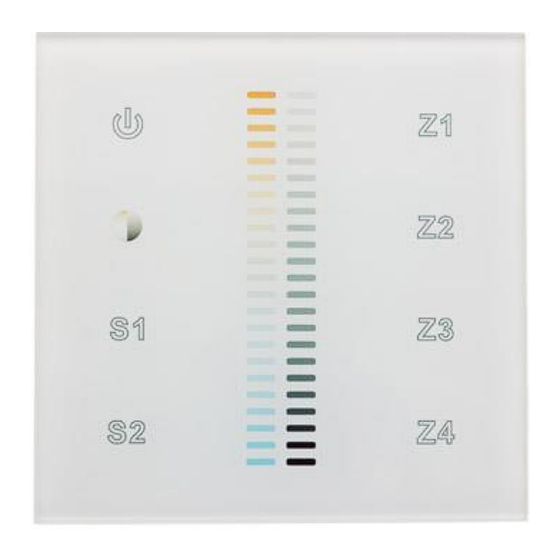

DMX512 K-4 CCT LED Funk Wand-Controller
Eigenschaften DMX512 K-4 CCT LED Funk Wand-Controller
-
-
-
-
-
-
-
-
-
-
-
-
-
Tastenfunktionen
Powerknopf
Funktionstaste
Speichertasten
Bei Fragen oder Anregungen erreichen Sie uns unter (+49) 571- 38 99 761 oder service@led-konzept.de
optimiert für die Steuerung von dualweißen CCT LED Strips. Es können
jedoch auch 2 monochrom leuchtende LED Streifen parallel angeschlossen
und betrieben werden.
Signalübertragung: 868MHz Funk / K-4 Signal und DMX512 (kabelgebunden)
Einbau-Controller bedarf zum Betrieb zusätzlich einen Empfänger
K-4 LED Funk Empfängern
kompatibel per Funk mit
kompatibel per DMX512 Signal mit dem
Reichweite Funk: ca. 20m
Der Controller erlaubt es die Farbtemperatur einzustellen. Die maximale wie
auch minimale Farbtemperatur wird durch den CCT LED Streifen bestimmt
Der Controller erlaubt es, bis zu 4 Zonen separat anzusteuern oder die
gesamte Beleuchtung (alle Zonen) zeitgleich.
Der Controller erlaubt es 2 Szenarios abzuspeichern. Ein Szenario ist die
Kombination der Schaltzustände, Helligkeit und gewünschter
Farbtemperatur der einzelnen Zonen.
Versorgungsspannung: 12 - 24V DC
Betriebsstrom: 0,2A
Ausgangssignal: DMX512 u. 868MHz Funk / K-4 Signal
Maße (in mm): 86 x 86 x 30
Ein-/ Ausschalten der Lichtquelle.
Über die Funktionstaste können Sie festlegen, was Sie auch
der Skala einstellen möchten. Leuchtet die kleine Kontroll-
LED blau, können Sie die Helligkeit an der Skala verändern.
Leuchtet die Kontroll-LED gelb, kann die Farbtemperatur
an der Skala eingestellt werden.
Es können 2 Szenarios hinterlegt werden. Ein Szenario ist
eine Kombination aus Schaltzustand, Helligkeit und
Farbtemperatur. Die Speicherung betrifft alle Zonen. Zum
Abspeichern eines Szenarios eine der Tasten lange
gedrückt halten. Zum Wiedergeben die Speichertaste kurz
drücken.
www.led-konzept.de
DMX512 Empfänger
