Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ......................... 4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise ..................... 5 Installation – Schutzmaßnahmen ..........................5 Hinweise zur Benutzung ............................5 Produktbeschreibung ....................6 Bestimmungsgemäßer Gebrauch .......................... -
Seite 4: Lieferumfang
Lieferumfang 1 x Steckdosen-Funkgong RCP09E Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich an Elektrofachkräfte. Abschnitte mit dem Symbol richten sich auch an Benutzer. Der Benutzer darf Handlungen ausführen, die in Abschnitten mit diesem Symbol beschrieben sind. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. -
Seite 5: Sicherheitshinweise
Funkgong. Vermeiden Sie das Eindringen von elektrisch leitenden Kleinteilen in den Steckdosen- Funkgong. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: Getrennte Führung von Starkstrom- und Schwachstromleitungen, ... -
Seite 6: Produktbeschreibung
Kurzbeschreibung Der Steckdosen-Funkgong empfängt das Signal von einem Sender RTS17E (Art. FFL0002-0000) oder einer Einbau-Funksendeplatine RTS9004E (Art. FFL0004-0000) in der TCS-Innenstation und setzt es in eine Rufanzeige – Rufton mit Lautstärke-Blitzlicht-Kombination (beide einstellbar) – um. Die einmal gewählte Lautstärke-Blitzlicht-Kombination ist für alle eingelernten Sender gleich. Es stehen 3 verschiedene Ruftonarten in Kombination mit 2 Lautstärken und dem integrierten Blitzlicht zur Aus-... -
Seite 7: Geräteübersicht

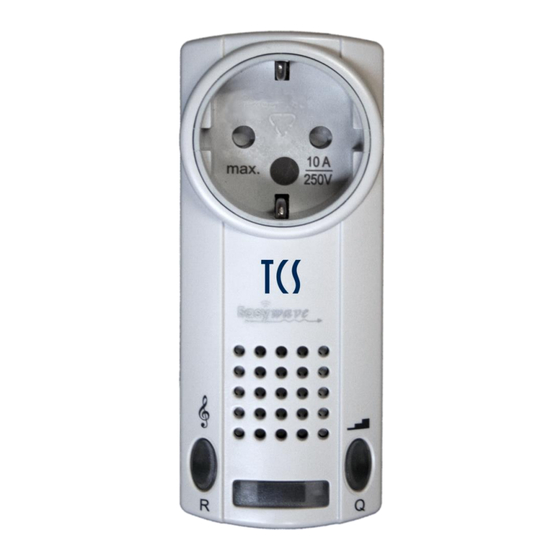

Geräteübersicht Steckdose Blitzlicht Lautsprecher Taste R Taste Q Anzeige- und Bedienelemente Ruf quittieren Quittungssender einlernen Lautstärke-Blitzlicht-Kombination wählen Taste Q einen Code eines Ruf- oder Quittungssenders löschen (gemeinsam mit Taste R) Werkseinstellung laden (gemeinsam mit Taste R) ... -
Seite 8: Technische Daten
Inbetriebnahme Vorbereiten Voraussetzung: Die TCS-Türsprechanlage muss vollständig angeschlossen sein und alle Installations- und Montagear- beiten eines Senders (RTS17E oder RTS9004E) müssen ordnungsgemäß ausgeführt sein. Siehe dazu Produktinformation FFL2000/2100/0001/0002 und Produktinformation FFLL2200. ► Stecken Sie den Steckdosen-Funkgong in eine intakte 230 V Steckdose. Es ertönt ein kurzer Quittungston. -
Seite 9: Rufsender Einlernen
Rufsender einlernen Ein Rufsender kann ein in der Innenstation platzierter Einbau-Sender RTS17E (FFL0002-0000) oder ei- ne Einschub-Funksendeplatine RTS9004E (für TCS-Innenstationen TASTA) FFL0004-0000 sein. Diese werden, durch Betätigen der zugeordneten Klingeltaste der Außenstation, zum Senden angeregt. Diese Funktion dient zum Übertragen der Codierung des Rufsenders auf den Steckdosen-Funkgong. -
Seite 10: Quittungssender Einlernen
Quittungssender einlernen Diese Funktion dient zum Übertragen der Codierung des Quittungssenders (Handsender RT21E5001- 01-23K) auf den Steckdosen-Funkgong. Sie können einen Ruf mit diesem eingelernten Sender oder alternativ mit der R- oder der Q-Taste am Steckdosen-Funkgong quittieren. ► Halten Sie die Taste Q gedrückt (ca. 1,6 s), bis diese langsam blinkt und ein Quittungston ertönt. -
Seite 11: Einstellungen
Einstellungen Werkseinstellungen Ruftonart Westminster Lautstärke-Blitzlicht-Kombination Leise + Blitzlicht Ruftonart ändern ► Drücken Sie die Taste R so oft, bis der gewünschte Rufton ▼ ertönt. Marsch ▼ Nach dem Abklingen des gewählten Ruftones können Sie Klingel ▼ die nächste auswählen. Westminster Lautstärke-Blitzlicht-Kombination ändern ►... -
Seite 12: Einzelnen Sendecode Löschen
Einzelnen Sendecode löschen Codes von Ruf- und Quittungssendern können gelöscht werden. ► Halten Sie die Taste R und die Taste Q gleichzeitig ge- drückt (ca. 1,6 s), bis beide Tasten schnell blinken und ein Quittungston ertönt. Einbau-Sender RTS17E (FFL0002-0000) oder Einschub- Funksendeplatine RTS9004E (FFL0004-0000) löschen ►... -
Seite 13: Werkseinstellungen Laden (Reset)
Werkseinstellungen laden (Reset) Achtung! Bei einem Reset werden alle eingelernten Ruf- und Quittungscodes sowie die vorgenommenen Einstellung der Lautstärke-Blitzlicht-Kombination gelöscht. Die Werkseinstellungen werden aktiviert. Der Vorgang kann durch Drücken der Taste R oder der Taste Q abgebrochen werden. ► Halten Sie die Taste R und die Taste Q gleichzeitig ge- drückt (länger als 1,6 s), bis beide Tasten schnell blinken und ein Quittungston ertönt. -
Seite 14: Bedienung - Einen Ruf Quittieren
Bedienung – Einen Ruf quittieren Der Steckdosen-Funkgong ist werksseitig mit dem Westminster-Rufton eingestellt. Die Rufanzeige erfolgt in einem festen Zyklus (15 min): 1. 1,5 min Rufton – 3 min Pause 2. 1,5 min Rufton – 3 min Pause 3. 1,5 min Rufton – 3 min Pause 4. -
Seite 15: Reinigung
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. -
Seite 16: Zubehör
RT21E5001-01-23K (Hersteller ELDAT GmbH) Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188. Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933 8799-10 FAX: 03933 8799-11 www.tcsag.de Technische Änderungen vorbehalten. TCS Hotline Deutschland Ausgabe: 03/2017 Tel.: 04194 9881-188 FAX: 04194 988-129 Mail: hotline@tcsag.de...
