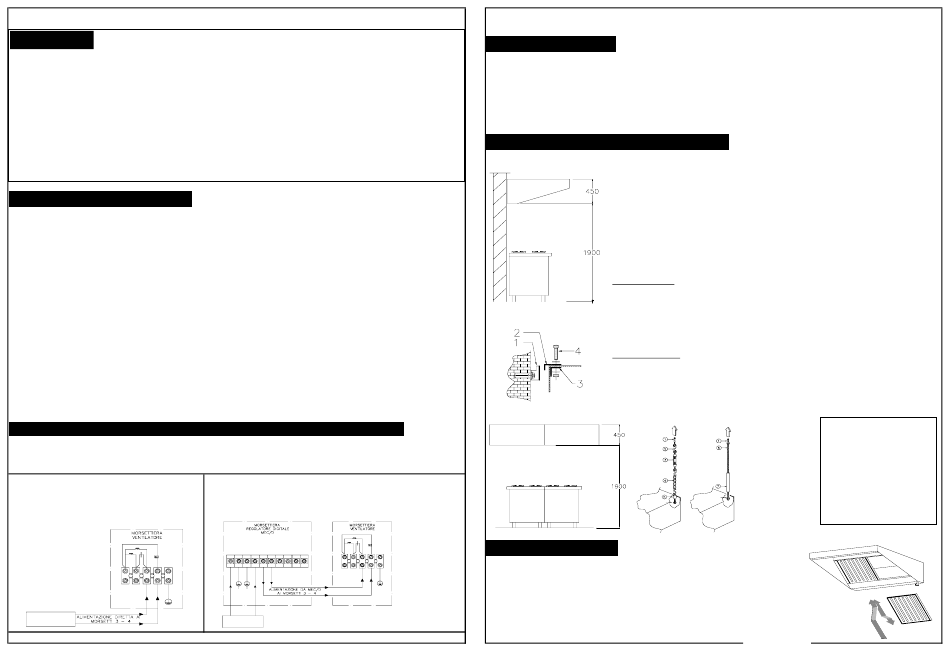

Installations-, Gebrauchs- und Wartungsanleitung
ACHTUNG :
•
Die vorliegende Anleitung ist integrierender und wesentlicher Bestandteil des Geräts und muss den Bedienern zum
Nachschlagen immer zur Verfügung stehen.
• Vor Beginn jeder Arbeit die Informationen des Handbuchs bezogen auf die Sicherheit, die Installation, den Gebrauch und die
Wartung sorgfältig durchlesen.
• Das Gerät darf nur für seinen Bestimmungszweck und nur von ausgebildet Personal benutzt werden.
• Die Installation, Wartung und Reparatur dürfen nur von einem autorisierten Kundendienstzentrum oder qualifiziertem
Fachpersonal in Übereinstimmung mit den geltenden Auflagen und gemäß den Herstelleranleitungen ausgeführt werden. (immer
Original-Ersatzteile benutzen)
• Der Hersteller haftet nicht für direkte oder indirekte Schäden, die entstehen aufgrund der falschen Installation, Manipulation,
schlechten Wartung, nicht korrekt Gebrauch oder bei Nichtbeachtung der Vorschriften der vorliegenden Bedienungsanleitung.
1.0
SICHERHEITSMASSNAHMEN
Dieser Abschnitt behandelt die Sicherheitsmaßnahmen, die zum Schutz der Personen und des einwandfreien Betriebs der
Haube angewandt werden müssen
1.1
Vorschriften für den Installateur
Die elektrischen Verkabelungen sind am Ende der Installationsarbeiten auszuführen und es darf kein Wasser vorhanden sein
Der mit der Installation beauftragte Betrieb muss lt. geltenden Auflagen berechtigt sein.
Die Haube darf nicht in korrosiver oder explosionsgefährdeter Umgebung installiert werden.
Ein remotes Abtrennungssystem außerhalb der Haube aber in deren unmittelbaren Nähe installieren (ON/OFF-Schalter oder
ähnliches, nicht von uns geliefert).
Die Haube erst in Betrieb nehmen, wenn diese sachgerecht geerdet wurde.
1.2
Vorschriften für den Anwender
Der Anwender der in diesem Handbuch beschriebenen Haube unterliegt keinen besonderen Gefahren, da die Steuerungen nicht
in einer Gefahrenzone erfolgen.
1.3
Vorschriften für das Wartungspersonal
Vor Beginn der Wartungsarbeiten die Haube elektrisch isolieren und dazu das Ferntrennsystem (Druckschalter oder
Hebelschalter, nicht von uns geliefert) in der unmittelbaren Nähe betätigen.
2.0
ELEKTRISCHER ANSCHLUSS DES VENTILATORS
Vor Beginn der Anschlussarbeiten:
• Leistungsschaltschrank der Motoren kontrollieren und prüfen, dass die Sicherungen für die Amperezahl auf dem Kennschild bem
• Kontrollieren, dass die Netzspannung der auf dem Kennschild genannten Motorspannung angemessen ist.
2.1
Anschluss an das Stromnetz
Der folgende Schaltplan zeigt den Anschluss eines
einphasigen Elektroventilators direkt an das
Stromnetz.
1
2
3
4
5
2 3 0 / 1 / 5 0
Achtung: Die mit dem elektronischen Regler gelieferten Anleitungen sorgfältig lesen
2.2
Anschluss mit elektronischem Regler
Der folgende Plan zeigt den Anschluss eines einphasigen
Elektroventilators, gespeist über einen elektronischen Regler RD
1
2
3
4
5
6
7
8
9
1 0
1
2
3
4
5
2 3 0 / 1 / 5 0
Installations-, Gebrauchs- und Wartungsanleitung
3.0
INBETRIEBNAHME
Vor Beginn der ersten Inbetriebnahme
• LEISTUNGSSCHALTSCHRANK der Motoren kontrollieren und prüfen, dass die Sicherungen für die Amperezahl auf dem
Kennschild bemessen sind.
• Kontrollieren, dass die NETZSPANNUNG mit der auf dem Kennschild angegebenen Motorspannung übereinstimmt
• Prüfen, dass die Drehrichtung mit dem Pfeil auf der Schnecke übereinstimmt.
4.0
3.0 INSTALLATIONSANLEITUNGEN
4.1
Installation der Haube an der Wand und Decken
IANLEITUNGEN
• Die Haube über dem Gerat positionieren, für das sie bestimmt ist.
• Die Außenmaße der Haube müssen 20-40 cm pro Seite mehr sein bezogen auf das
Gerät.
• Die Höhe vom Fußboden muss zwischen 1900 und 2000 mm liegen und der
Mindestabstand zwischen der Kochfläche und dem niedrigsten Teil der Haube muss 1000
mm betragen.
• Die Abluftleitung der Haube muss in eine Esse nur für Haubeabzüge lt. geltenden
Auflagen angeschlossen werden.
MONTAGE
Für Wandhauben
• Die Halterung" 1 " mit Schrauben und Dübeln an der Wand befestigen
• den Winkel " 2 " mit Schrauben an dem Winkel " 3 " befestigen und zwischen diesen
beiden den oberen Haubenteil schließen.
• Winkel "2" an Halterung "1 befestigen".
• Die Schraube "4" einstellen, um die Haube waagrecht auszurichten.
Für Deckenhauben
• Die S-Haken mit Schrauben und Dübeln an der Decke befestigen.
• Haube auf die gewünschte Höhe anheben und das Haltesystem an den Hebeösen
befestigen.
• Haube durch Regeln der Spanner waagrecht ausrichten.
• Tragesystem der Haube absenken.
Bu llon e
5.0
5.1
Vor Beginn der ersten Inbetriebnahme
• LEISTUNGSSCHALTSCHRANK der Motoren kontrollieren und prüfen,
dass die Sicherungen für die Amperezahl auf dem Kennschild bemessen sind.
• Kontrollieren, dass die NETZSPANNUNG mit der auf dem Kennschild
angegebenen Motorspannung übereinstimmt
• Prüfen, dass die Drehrichtung mit dem Pfeil auf der Schnecke übereinstimmt
Prüfen, dass die Decke
Legende
und die Wande das
1 - Dübel
Haubegewicht aushälten.
2 - S-Haken
Andernfalls die
3 - Spanner
notwendigen Bauarbeiten
vornehmen. Das Gewicht
4 - Kette
der Haube gleichmäßig auf
5 - Hebeöse
allen Ankerpunkten
D ad o e
6 - Gewindestab
c on trod a d o
verteilen.
7 - Stababdeckung
