Inhaltszusammenfassung für Samson Audio Resolv Sub88

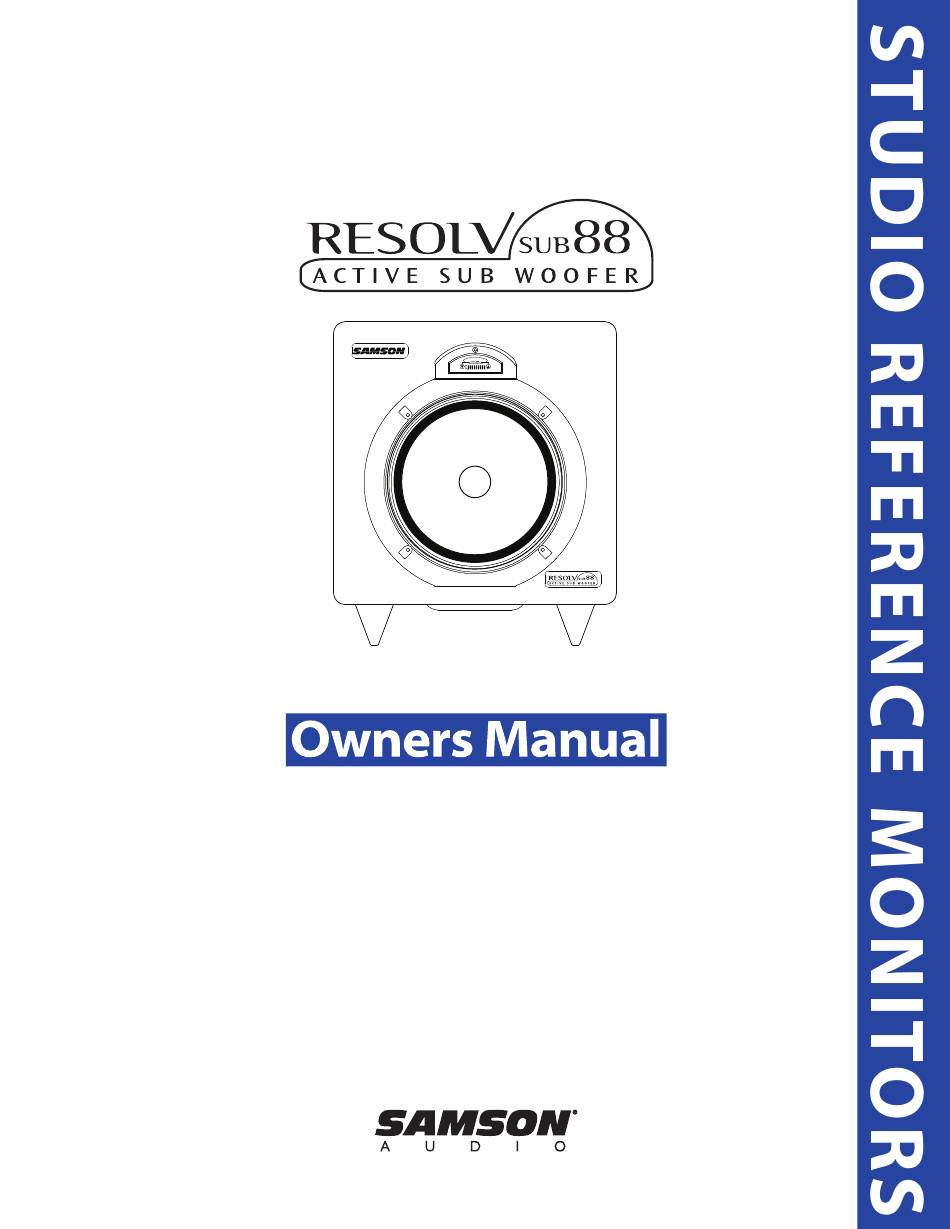

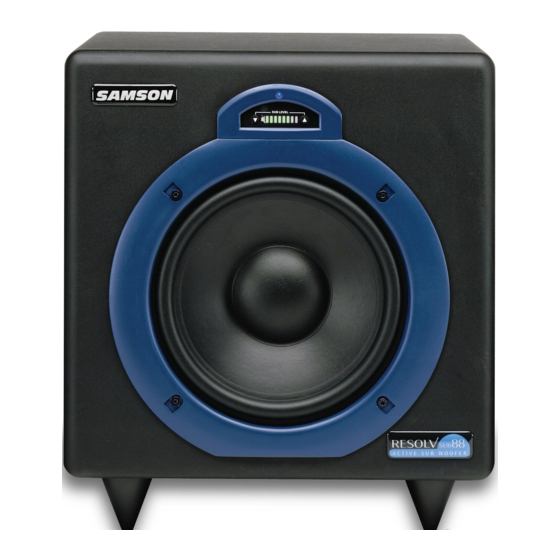

- Seite 1 ® 80 WATT ACTIVE SUBWOOFER...
- Seite 2 Safety Instructions/Consignes de sécurité/Sicherheitsvorkehrungen WARNING: To reduce the risk of fire or electric shock, do not expose this unit to rain or moisture. To reduce the hazard of electrical shock, do not remove cover or back. No user serviceable parts inside. Please refer all servicing to qualified personnel.The lightning flash with an arrowhead symbol within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage"...
- Seite 3 Instrucciones de seguridad / Istruzioni di Sicurezza PRECAUCION: Para reducir el riesgo de incendios o descargas, no permita que este aparato quede expuesto a la lluvia o la humedad. Para reducir el riesgo de descarga eléc- trica, nunca quite la tapa ni el chasis. Dentro del aparato no hay piezas susceptibles de ser reparadas por el usuario. Dirija cualquier reparación al servicio técnico oficial. El símbolo del relámpago dentro del triángulo equilátero pretende advertir al usuario de la presencia de “voltajes peligrosos”...
-
Seite 4: Inhaltsverzeichnis
Operating the Resolv sub88 ........10... -
Seite 5: Introduction
Introduction Thank you for purchasing the Samson Resolv sub88 Active Subwoofer. Taking care of the low end in any near-field monitor or multi-media system, a powerful 80-watt low frequency ampli- fier drives a heavy-duty 8-inch transducer, reproducing tones between 40 –180 Hz. The sub88’s low frequency driver is an 8-inch, 25mm excursion transducer with a Butyl surround, providing extended range and tight low frequency response. -
Seite 6: Resolv Sub88 Features
Resolv sub88 Features ® The Samson Resolv sub88 reference subwoofer is a perfect compliment to the Resolv 50a’s or any near-field or multi-media moni- tor system. Here are some of its main features: • Heavy-duty, 8” long excursion (25mm) transducer with Butyl surround •... -
Seite 7: Resolv Sub88 Layout
Resolv sub88 Layout Front View Layout Remote Control Layout ® 1 SUB DOWN - Push switch used to lower the Sub volume. A S YSTEM DIM switch – When pressed the system level is lowered by 20dB. 2 MUTE – LED lights indicating that the sub is off. -
Seite 8: Rear Panel Layout
Resolv sub88 Layout Rear Panel Layout L EFT UNBALANCED INPUT - Female RCA connector that accepts 10 R IGHT BALANCED OUTPUT - Male XLR connector that unbalanced line level signals. sends the balanced line level signals to powered satellite speakers or an amplifier connected to passive satellites. 2 L EFT BALANCED INPUT - Female XLR connector that accepts balanced line level signals. -
Seite 9: Setting Up The Sub88 - Quick Start
Setting up the sub88 - Quick Start CONFIGURING YOUR MONITOR SYSTEM Before you start plugging in cables, you should take a minute and decide how you want to interface your new subwoofer. Common Sub Operation In most cases, a common sub ( mono) bass operation is desired. This is true for several reasons, but mostly because low frequen- cies produced by a subwoofer tend to be non-directional. -
Seite 10: Operating The Resolv Sub88
Operating the Resolv sub88 Quick Start - Continued Note: You can fine tune your system response to your par- ticular liking by adjusting the crossover FREQUENCY control, • Now, power up the sub88. as well as, the balance between the sub and satellite levels. If you do not have a digital real time analyzer, you’ll have to use... -
Seite 11: The Ins And The Outs
Operating the Resolv sub88 The Ins and The Outs The sub88 features both balanced and unbal- anced line level inputs and outputs so that con- nection with passive or active satellites is easy. It is recommended that you use the balanced line inputs and outputs to interface the sub88 with active monitors like the Resolve 50a’s. -
Seite 12: Control Functions And Indicators
Operating the Resolv sub88 Control Functions and Indicators SYSTEM LEVEL Up and Down Controls The volume control is used to adjust the amount of level to the sub88 subwoofer. In addition, the volume control will also control the output level of the high-pass outputs. Therefore, if you are using the sub88 without using the high-pass outputs, the volume control adjusts the low fre- quency output of the sub88. -
Seite 13: Using The Remote Control
Using the Remote Control Using the Remote Control You can take advantage of many of the sub88’s powerful features of the using the infrared remote. You can mute and control the level of the sub, and mute or control the over-all system level using the sub88’s remote control. -
Seite 14: Connecting The Resolv Sub88
Connecting the Resolv sub88 Mono Sub With Active Satellites If you have active monitors, installation is easy using the Sub88's LINE LEVEL inputs. Below is a typical system set-up using the sub88 with a mixer and a pair of active satellite loudspeakers. The sub88’s inputs and outputs utilize industry standard RCA con- nectors. -
Seite 15: Mono Sub With Passive Satellites Using Line Inputs
Connecting the Resolv sub88 Mono Sub With Passive Satellites Using Line Inputs Below is a typical system set-up using the sub88 with a mixer, stereo power amp and a pair of passive satellite loudspeakers. The sub88’s inputs and outputs utilize industry standard RCA connectors. For a detailed wiring diagram, see the section “sub88 Connections”... -
Seite 16: Resolv Sub88 Wiring Guide
Resolv sub88 Connections Resolv sub88 Wiring Guide There are several ways to interface the Resolv sub88, depending on your exact monitoring set-up. Follow the cable diagrams below for connecting your monitor system. RCA to RCA Cable Un-Balanced 1/4” to 1/4” Cable Balanced 1/4” to 1/4” Cable Balanced XLR to XLR Cable Unbalanced 1/4”... -
Seite 17: Introduction
Introduction Merci d'avoir porté votre choix sur les Subwoofers actifs Samson Resolv sub88. Assurant la restitu- tion des graves dans n'importe quel système de moniteurs de proximité ou système multimédia, leur puissant amplificateur de 80 Watts dédié aux basses fréquences alimente un Woofer haute puissance de 203 mm (8 pouces), ce qui permet de reproduire des fréquences de 40 Hz à... -
Seite 18: Caractéristiques Des Resolv Sub88
Caractéristiques des Resolv sub88 ® Les Subwoofers Samson Resolv sub88 sont d'excellents moniteurs d'appoint pour les Resolv 50a et tous les systèmes multimédia et les systèmes de moniteurs de proximité. Voici les caractéristiques générales : • Woofer renforcé de 203 mm (8 pouces) à longue excursion (25mm) et suspension en Copolymère Butyle •... -
Seite 19: Présentation Des Resolv Sub88
Présentation des Resolv sub88 Face avant Télécommande ® 1 SUB DOWN - Cette touche sert à réduire le niveau du sub88. A T OUCHE SYSTEM DIM – Permet de réduire le niveau du système de 20 dB. 2 MUTE – Voyant LED indiquant que le Mute est activé. -
Seite 20: Face Arrière
Présentation des Resolv sub88 Face arrière E NTRÉE ASYMÉTRIQUE GAUCHE - Connecteur RCA femelle 10 S ORTIE SYMÉTRIQUE DROITE - Connecteur XLR mâle pour la connexion de signaux asymétriques à niveau ligne. pour l'envoi de signaux symétriques à niveau ligne aux satellites actifs ou à l'amplificateur relié aux satellites pas- 2 E NTRÉE SYMÉTRIQUE GAUCHE - Connecteur XLR femelle pour sifs. -
Seite 21: Configuration Des Resolv Sub88 - Connexion Rapide
Configuration des REsolv sub88 - Connexion rapide CONFIGURATION DU SYSTÈME DE MONITEURS Avant d'effectuer les connexions, prenez le temps de détermi- ner comment sera connecté votre nouveau Subwoofer. Configuration mono Dans la plupart des cas, un seul Subwoofer commun configuré en mono est souhaité pour plusieurs raisons, la principale étant que les basses fréquences produites sont omnidirection-... -
Seite 22: Utilisation Des Resolv Sub88
Utilisation des Resolv sub88 Connexion rapide - Suite Remarque : Vous pouvez personnaliser la réponse de votre système en définissant la fréquence de coupure à l'aide du • Mettez le sub88 sous tension. réglage FREQUENCY, de même que le dosage entre le niveau du sub88 et celui des satellites. - Seite 23 Utilisation des Resolv sub88 Entrées et sorties Les sub88 disposent d'entrées et de sorties à niveau ligne symétriques et asymétriques afin de faciliter la connexion des satellites actifs et passifs. Il est recommandé d'utiliser les entrées symétriques à niveau ligne pour relier le sub88 aux moniteurs actifs comme les Resolv 50a. Voir page 28 pour schéma de câblage détaillé.
-
Seite 24: Réglages Et Voyants Led
Utilisation des Resolv sub88 Réglages et voyants LED Touches SYSTEM LEVEL UP et SYS- TEM LEVEL DOWN Ce réglage détermine le niveau sonore du Subwoofer sub88, de même que celui des sorties passe-haut. Ainsi, si vous utilisez le sub88 sans les sorties passe-haut, ces touches permettent de régler le niveau de basses fréquences du sub88. Si vous utilisez le filtre électronique interne du sub88 pour vos satellites, ce réglage détermine alors le niveau sonore de l'ensemble du système. -
Seite 25: Utilisation De La Télécommande
Utilisation de la télécommande Utilisation de la télécommande Vous pouvez tirer avantage de la plupart des fonctions du sub88 en utilisant la télécommande infrarouge. Elle permet d'activer la fonction Mute du sub88 et de l'ensemble du sys- tème, ainsi que de régler leur niveau sonore. La fonction DIM vous permet même de réduire le niveau sonore de l'ensemble du système, ce qui vous permet d'échanger des commentai- res sans perdre le fil de la session de mixage. -
Seite 26: Connexion Des Resolv Sub88
Connexion des Resolv sub88 Subwoofer avec satellites actifs • Diminuez le niveau de sortie de votre console de mixage au minimum. • Connectez la sortie gauche de la console de mixage à l'entrée LEFT LINE INPUT du sub88, et la sortie droite de la console de mixage è... -
Seite 27: Subwoofer Mono Avec Satellites Passifs Utilisant Les Entrées Ligne
La connexion aux entrées et aux sorties du sub88 s'effectue à l'aide de connecteurs RCA standard. Pour un schéma de câblage détaillé, consultez la section “Connexion des entrées des RESOLV sub88” à la page 28. Suivez les étapes ci-dessous pour configurer votre système. -
Seite 28: Plan De Câblage Des Resolv Sub88
Connexion des entrées des Resolv sub88 Plan de câblage des Resolv sub88 Il y a différentes façons d'utiliser les Resolv sub88 selon votre configuration matérielle. Suivez les plans de câblage sui- vants correspondant à vos besoins. Câble RCA/RCA Jack 6,35 mm/Jack 6,35 mm asymétrique Jack 6,35 mm/Jack 6,35 mm symétrique Câble XLR/XLR symétrique... -
Seite 29: Einleitung
Einleitung Herzlichen Dank für den Kauf des Samson Resolv sub88 Active Subwoofers. Sein leistungsstarker 80 Watt Bassverstärker betreibt einen hochbelastbaren 8" Wandler, der Klänge im Bereich von 40 –180 Hz reproduziert und alle tiefen Frequenzen eines Nahfeldmonitor- oder Multimediasystems optimal zur Geltung bringt. Der Tieffrequenz-Treiber des sub88 besteht aus einem 8” Wandler mit 25 mm Auslenkung und einem Butylen-Rahmen, der einen erweiterten Frequenzbereich und kompakten Bass-Frequenzgang ermöglicht. -
Seite 30: Resolv Sub88 Features
Resolv sub88 Features ® Der Samson Resolv sub88 Referenz-Subwoofer ist die perfekte Ergänzung für das Resolv 50a sowie jedes andere Nahfeld- oder Multimedia-Monitorsystem. Seine wichtigsten Features sind: • hoch belastbarer 8” Wandler mit langer Auslenkung (25 mm) und Butylen-Rahmen •... -
Seite 31: Resolv Sub88 Layout
Resolv sub88 Layout Layout der Vorderseite Layout der Fernbedienung ® A S YSTEM DIM-Taste – Bei gedrückter 1 SUB DOWN - Drucktaste zum Absenken des Sub-Pegels. Taste wird der Systempegel um 20 dB abgesenkt. 2 MUTE – LED zeigt die Deaktivierung des Sub an. B S UB VOLUME DOWN-Taste – Druck- 3 P OWER LED –... -
Seite 32: Layout Der Rückseite
Resolv sub88 Layout Layout der Rückseite L EFT UNBALANCED INPUT - Cinch-Buchse für asymmetrische 10 R IGHT BALANCED OUTPUT - XLR-Stecker, der symme- Line-Pegel-Signale. trische Line-Pegel-Signale zu aktiven Satellitenboxen oder zu einem Amp plus passiven Satelliten überträgt. 2 L EFT BALANCED INPUT - XLR-Buchse für symmetrische Line- Pegel-Signale. -
Seite 33: Sub88 Einrichten - Schnellstart
sub88 einrichten - Schnellstart MONITORSYSTEM KONFIGURIEREN Bevor Sie Kabel anschließen, sollten Sie entscheiden, wie Sie Ihren neuen Subwoofer integrieren möchten. Common Sub-Betrieb In den meisten Fällen ist ein common Sub-Bass-Betrieb (Mono) wünschenswert. Hierfür gibt es mehrere Gründe, am wichtig- sten ist jedoch, dass die von einem Subwoofer erzeugten tiefen Frequenzen unidirektional sind. -
Seite 34: Resolv Sub88 Bedienen
Resolv sub88 bedienen Schnellstart - Fortsetzung Hinweis: Sie können den Frequenzgang Ihres Systems auf • Schalten Sie den sub88 jetzt ein. Ihren persönlichen Geschmack abstimmen, indem Sie den • Halten Sie den rückseitigen SYSTEM LEVEL DOWN- FREQUENCY-Regler des Crossovers sowie die Balance der Regler 5 Sekunden lang gedrückt. -
Seite 35: Eingänge Und Ausgänge
Resolv sub88 bedienen Eingänge und Ausgänge Der sub88 verfügt über symmetrische und asymmetrische Line-Pegel-Eingänge und - Ausgänge, wodurch der Anschluss an passive oder aktive Satelliten problemlos möglich ist. Um den sub88 mit aktiven Monitoren, z. B. Resolve 50a, zu kombinieren, sollten Sie die symmetrischen Line-Eingänge und -Ausgänge verwenden. -
Seite 36: Steuerungsfunktionen Und Anzeigen
Resolv sub88 bedienen Steuerungsfunktionen und Anzeigen SYSTEM LEVEL Up und Down- Regler Mit dem Volume-Regler steuern Sie die Höhe des zum sub88 Subwoofer geleiteten Signalpegels sowie den Ausgangspegel der Hochpass- Ausgänge. Wenn Sie also den sub88 ohne Hochpass-Ausgänge verwenden, steuert der Volume-Regler den Bass-Ausgang des sub88. Wenn Sie mit dem internen elektronischen Crossover Satellitenboxen betreiben, steuert der Volume-Regler den Gesamtpegel des Systems. -
Seite 37: Fernbedienung Verwenden
Fernbedienung verwenden Fernbedienung verwenden Mit der Infrarot-Fernbedienung können Sie viele leistungs- starke Funktionen des sub88 nutzen und beispielsweise den Pegel des Sub sowie den Gesamtpegel des Systems stummschalten und steuern. Sie können mit der DIM- Funktion sogar den Pegel des Gesamtsystems verringern, wenn Sie mit jemandem im Kontrollraum reden möchten, ohne den Groove zu stören. -
Seite 38: Resolv Sub88 Anschließen
Resolv sub88 anschließen Mono Sub mit aktiven Satelliten • Drehen Sie die Master-Ausgänge Ihres Mischers ganz zurück. • Verbinden Sie den linken Mischerausgang mit dem LEFT LINE INPUT des sub88 und den rechten Mischerausgang mit dem RIGHT LINE INPUT. Verbinden Sie dann den LEFT LINE OUTPUT des sub88 mit dem Eingang der linken, aktiven Satellitenbox und den RIGHT LINE OUTPUT mit dem Eingang der rechten, aktiven Satellitenbox. -
Seite 39: Mono Sub Mit Passiven Satelliten An Den Line-Eingängen
Resolv sub88 anschließen Mono Sub mit passiven Satelliten an den Line-Eingängen Es folgt ein typisches System-Setup, bei dem der sub88 mit einem Mischer, einer Stereo-Endstufe und einem Paar passiver Satellitenboxen kombiniert ist. Die Ein- und Ausgänge des sub88 sind mit Cinch-Anschlüssen gemäß Industriestandard bestückt. Ein detailliertes Verdrahtungsdiagramm finden Sie im Abschnitt “sub88 Anschlüsse” auf Seite 40. Gehen Sie zum Einrichten des Systems wie folgt vor. -
Seite 40: Resolv Sub88 Anschlüsse
Resolv sub88 Anschlüsse Resolv sub88 Verdrahtung Abhängig von Ihrem genauen Monitoring-Setup können Sie den sub88 auf mehrere Arten ins System integrieren. Gehen Sie nach den folgenden Verkabelungsdiagrammen vor, um Ihr Monitorsystem anzuschließen Kabel: Cinch auf Cinch Kabel: asymmetrisch 1/4” auf 1/4” Kabel: symmetrisch 1/4” auf 1/4” Kabel: symmetrisch XLR auf XLR Kabel: asymmetrisch 1/4”... -
Seite 41: Introducción
Introducción Felicidades y gracias por su compra del subwoofer activo Samson Resolv sub88. Esta unidad se ocupa de los super graves en cualquier sistema de monitorización de campo cercano o sistema multimedia, con su potente amplificador de graves de 80 watios que da señal a un impresionante transductor de 8"... -
Seite 42: Características Del Resolv Sub88
Características del Resolv sub88 ® El subwoofer de referencia Samson Resolv sub88 es el complemento perfecto al Resolv 50a o a cualquier otro sistema de monitorización de campo cercano. Estas son algunas de sus características principales: • T ransductor de 8” de alto rendimiento y largo recorrido de excursión (25 mm) con recubrimiento butílico •... -
Seite 43: Distribución Del Resolv Sub88
Distribución del Resolv sub88 Vista frontal Mando a distancia ® 1 S UB DOWN - Pulsador que reduce el volumen del sub. A I nterruptor SYSTEM DIM – Cuando lo pulse el nivel del sistema será 2 MUTE – Piloto que se ilumina cuando el sub está en off. -
Seite 44: Panel Trasero
Distribución del Resolv sub88 Panel trasero ENTRADA NO BALANCEADA IZQUIERDA - Conector 10 S ALIDA BALANCEADA DERECHA - Conector XLR macho RCA hembra que acepta señales de nivel de línea no que, al igual que en el caso de la salida indicada en el punto balanceadas. -
Seite 45: Configuración Del Sub88 - Arranque Rápido
Configuración del sub88 - Arranque rápido CONFIGURACION DE SU SISTEMA DE MONITORES Antes de conectar ningún cable, dedique unos minutos a decidir cómo quiere interconectar su nuevo subwoofer. Funcionamiento con sub común En la mayoría de los casos, suele ser preferible el uso de un sub común (mono). Esto se debe a varios motivos, pero principalmente a que las frecuencias graves producidas por un subwoofer tienden a ser no-direccionales. -
Seite 46: Manejo Del Resolv Sub88
Manejo del Resolv sub88 Arranque rápido - Continuación Nota: Ajustando el control FREQUENCY del crossover puede • Encienda ahora el sub88. aafinar la respuesta del sistema a sus gustos particulares, al igual que puede ajustar también el balance entre el nivel • Mantenga pulsado el control SYSTEM LEVEL DOWN del sub y de los satélites. -
Seite 47: Entradas Y Salidas
Manejo del Resolv sub88 Entradas y salidas El sub88 dispone de entradas y salidas de nivel de línea tanto balanceadas como no balanceadas, por lo que puede conectarlo fácilmente con satélites activos y pasivos. Le recomendamos que use las entradas y salidas de línea balanceadas para interconectar el sub88 con monitores activos como los Resolv 50a. -
Seite 48: Funciones De Control Y Pilotos
Manejo del Resolv sub88 Funciones de control y pilotos Controles SYSTEM LEVEL arriba y abajo Este control se usa para ajustar la cantidad de nivel que va al subwoofer sub88. Además, este control devolumen se encargará también del nivel de salida enviado a las tomas pasa- altos. Por tanto, si usa el sub88 sin usar esas salidas, este control ajustará... -
Seite 49: Uso Del Mando A Distancia
Uso del mando a distancia Uso del mando a distancia El uso del mando a distancia por infrarrojos del sub88 le permite sacar partido de funciones de gran utilidad. Puede anular y controlar el nivel del sub, y anular o controlar el nivel global del sistema a través de este mando. -
Seite 50: Conexión Del Resolv Sub88
Conexión del Resolv sub88 Sub mono con satélites activos • Reduzca al mínimo las salidas master de la mesa de mezclas. • Conecte las salidas izquierda y derecha de la mesa de mezclas a las tomas LEFT y RIGHT LINE INPUT del sub88. Conecte después las salidas LEFT y RIGHT LINE OUTPUT del sub88 a la entrada de los altavoces satélites autoamplificados... -
Seite 51: Sub Mono Con Satélites Pasivos Usando Las Entradas De Línea
Conexión del Resolv sub88 Sub mono con satélites pasivos usando las entradas de línea Aquí abajo puede ver una configuración típica en la que se usa el sub88 con una mesa de mezclas, una etapa de potencia stereo y un par de satélites pasivos. Las entradas y salidas del sub88 usan conectores RCA standard. Para más detalles sobre el cableado, vea en la página 52 la sección “Conexiones del sub88”. -
Seite 52: Guía De Cableado Del Resolv Sub88
Conexiones del Resolv sub88 Guía de cableado del Resolv sub88 Existen varias formas de interconectar el sub88 dependiendo de su configuración de montaje concreta. Siga estos diagramas para la conexión de su sistema de monitorización. Cable RCA a RCA Cable 6,3 mm a 6,3 mm no balanceado Cable 6,3 mm a 6,3 mm balanceado Cable XLR a XLR balanceado Cable de 6,3 mm a RCA no balanceado Cable XLR a RCA no balanceado... -
Seite 53: Introduzione
Introduzione Vi ringraziamo di aver acquistato il Subwoofer Attivo Resolv sub88 Samson. Il suo compito è di occuparsi dell'estremo inferiore di qualsiasi sistema di monitor in campo ravvicinato o multimediale ed è dotato di un potente amplificatore per le basse frequenze da 80-watt che alimenta un trasduttore da 8 pollici “heavy duty”, da 25mm di escursione con contorno in Butile, che permette un intervallo esteso ed una precisa... -
Seite 54: Resolv Sub88 - Le Caratteristiche
Resolv sub88 - Le Caratteristiche ® Il subwoofer di riferimento Resolv su88 Samson è il complemento perfetto per i Resolv 50a e per qualsiasi sistema di monitor a campo ravvicinato o multimediale. Ecco alcune delle sue caratteristiche principali. • Trasduttore da 8“ “Heavy-duty”, a Escursione Ampia (25mm) con Contorno in Butile •... -
Seite 55: Resolv Sub88 - I Componenti
Resolv sub88 - I Componenti Il Pannello Frontale Il Telecomando ® 1 S UB GIù - permette di abbassare il volume del Sub. A I nterruttore di Attenuazione del Siste– 2 E SCLUSIONE (in “MUTE”) – LED che si accende ad indicare che ma (SYSTEM DIM) – premendolo, si atte- il sub è... -
Seite 56: Il Pannello Posteriore
Resolv sub88 - I Componenti Il Pannello Posteriore I NGRESSO SBILANCIATO DI SINISTRA - connettore RCA femmi- 10 U SCITA BILANCIATA DI DESTRA - connettore XLR ma– na che accetta segnali sbilanciati a livello di linea. schio che invia segnali bilanciati a livello di linea alle casse acustiche satelliti amplificate o a un amplificatore collega- 2 I NGRESSO BILANCIATO DI SINISTRA - connettore XLR femmina to a satelliti passivi. -
Seite 57: Come Configurare Il Sub88 - Uso Immediato
Come Configurare il sub88 - Uso Immediato COME CONFIGURARE IL SISTEMA DI MONITOR Prima di cominciare ad effettuare i collegamenti, prendetevi un minuto per decidere come interfacciare il vostro nuovo subwoofer. Il Sub in Comune Nella maggior parte dei casi, è preferibile usare il sub in comune (in mono). Questo per molte ragioni, ma la più importante è... -
Seite 58: L'uso Del Resolv Sub88
L'Uso del Resolv sub88 Uso Immediato - continua • A questo punto, accendete il sub88. frontale del sub88 per evitare di mandarne in distorsio- ne l'ingresso. • Premete e tenete premuto per 5 secondi il controllo LIVELLO DI SISTEMA GIù del pannello posteriore. -
Seite 59: L'uso Del Resolv Sub88
L'Uso del Resolv sub88 Gli Ingressi e le Uscite Il sub88 dispone di ingressi e di uscite a livello di linea sia bilanciati che sbilanciati per cui il colle- gamento con satelliti attivi o passivi è immediato. Per interfacciare il sub88 con monitor amplificati come i Resolv 50a, vi raccomandiamo di usare gli ingressi e le uscite a livello di linea bilanciati. -
Seite 60: L'uso Del Resolv Sub88
L'Uso del Resolv sub88 Funzioni di Controllo e Indicatori Controllo di LIVELLO DI SISTEMA Su e Giù Si tratta dei controlli di volume che permettono regolare il livello del subwoofer sub88. Inoltre, i controlli di volume regolano il livello delle uscite Passa-alto. Per cui, se usate il sub88 senza usare uscite in Passa-alto, i controlli di volume regolano l'uscita in bassa frequenza del sub88. -
Seite 61: L'uso Del Telecomando
L'Uso del Telecomando L'Uso del Telecomando Potete sfruttare molte delle potenti funzioni del sub88 tramite l'uso del telecomando a infrarossi. Potete controllare il livello del sub ed escluderlo, oppure controllare il livello dell'intero sistema ed escluderlo agendo sul telecomando IR del sub88. Potete addirittura abbassare il volume dell'intero sistema trami- te la funzione DIM, nel caso in cui dovete parlare con qualcuno in cabina di regìa senza spegnere del tutto le casse. -
Seite 62: Sub In Mono Con Satelliti Attivi
Il Collegamento del Resolv sub88 Sub in Mono con Satelliti Attivi Se disponete di monitor da studio attivi, l'installazione è semplice tramite gli ingressi e le uscite a livello di linea del sub88. Di seguito trovate descritta una tipica configurazione che sfrutta il sub88 con un mixer ed una coppia di casse acustiche satelliti atti- ve. -
Seite 63: Sub In Mono Con Satelliti Passivi Tramite L'uso Degli Ingressi Di Linea
Il Collegamento del Resolv sub88 Sub in Mono con Satelliti Passivi Tramite l'Uso degli Ingressi di Linea Quella di seguito è una configurazione tipica con l'uso di un sub88 con un mixer, un finale di potenza stereo ed una coppia di casse acustiche satelliti passive. Gli ingressi e le uscite di linea del sub88 sono su connettori RCA standard. Per il diagramma det- tagliato di cablaggio, fate riferimento alle apposite istruzioni a pagina 64. -
Seite 64: Resolv Sub88 - Guida Al Cablaggio
Resolv sub88 - Le Connessioni Resolv sub88 - Guida al Cablaggio A seconda della configurazione dei vostri monitor, è possibile interfacciare il Resolv sub88 in molti modi diversi. Per il collega- mento del vostro sistema di monitor, seguite i diagrammi di cablaggio riportati qui di seguito. Cavo RCA - RCA Cavo Sbilanciato 1/4”... -
Seite 65: Specifications
Specifications/Caractéristiques techniques/Technische Daten/Especificaciones técnicas/Specifiche Specifications Transducer: 8", Long Excursion ( 25mm ) Transducer Amplifier: Power Rating: 80 Watts RMS Frequency response: 20Hz-150Hz+/-3 dB Sensitivity: 94dB SPL @ 1 W/1m Line Input Connector: Balanced XLR FEMALE Un-balanced RCA FEMALE Line Output Connector: Balanced XLR MALE Un-balanced RCA FEMALE... -
Seite 66: Specifiche
Specifications/Caractéristiques techniques/Technische Daten/Especificaciones técnicas/Specifiche Konstruktion: Faserplatte (MDF) Oberfläche: Schwarzes Vinyl Füße: Große Hartplastik-Füße Abmessungen: 347 mm (H) x 312 (B) x 312 (T) 13.75″ (H) x 12.25" (B) x 12.25" (T) Gewicht: 10 kg, 22 lbs. specificaciones Transductor: Transductor de 8" de largo recorrido de excursión (25 mm) Amplificador: Potencia: 80 watios RMS... - Seite 67 Specifications/Caractéristiques techniques/Technische Daten/Especificaciones técnicas/Specifiche Resolv sub88 Frequency Response / Bande passante des Resolv sub88 / Resolv sub88 Frequenzgang Respuesta de frecuencia del Resolv sub88 / Risposta in Frequenza del Resolv sub88 Date of issue: 05/03/2005 Equipment: Powered Subwoofer Model #:...
- Seite 68 Samson Technologies Corp. Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 516-364-3888 www.samsontech.com...
