Lenz Digital plus LA152 Information Seite 2

2
Verwendung mit dem SET02

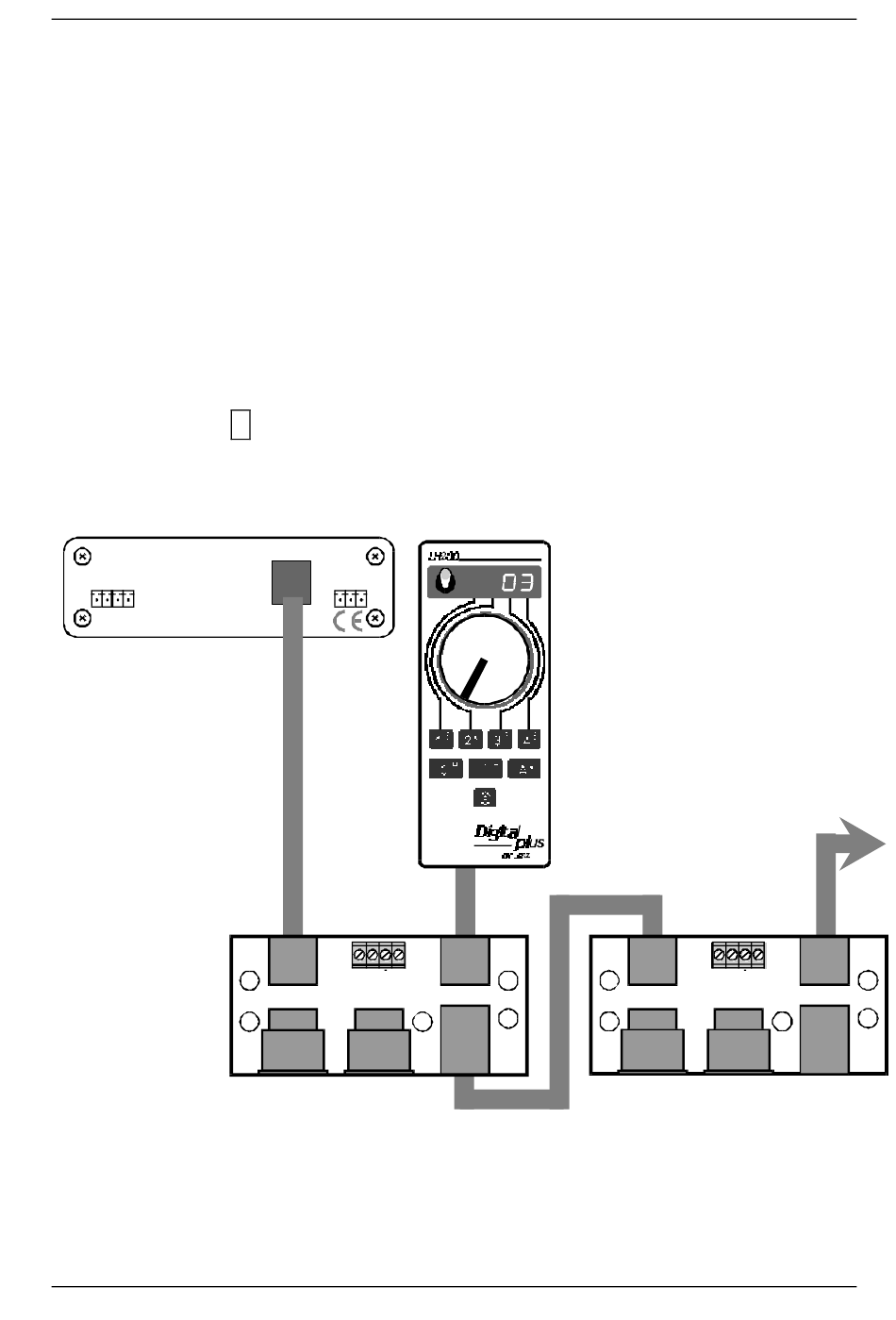

Der Einbau des Adapters LA152 beim SET02 geht aus Abbildung 1
hervor. Das für die Verbindung zum LV101 benötigte Kabel liegt der
LA152 bei. Für die Verbindung des LH200 mit dem Adapter LA152
verwenden Sie das Wendelkabel aus dem SET02.
Bitte beachten Sie, dass die Verbindung zwischen dem als Zentrale
arbeitenden LH200 und dem LV101 während des Betriebes nicht getrennt
werden darf.
Zusätzliche LA152 werden mit Hilfe eines Kabels 80160 oder den
Klemmen L,M,A,B angeschlossen.
An die Buchsen C angeschlossene Geräte dürfen während des Betriebes
abgezogen und wieder angesteckt werden.
U V J K
Lenz El ektro nik Gmb H
D - 35398 G IE S S EN
Ma de in G ermany
Verstärker
LV101
(aus SET02)
I / O - P ort
C D E
LV 1 01
B A M L
A
C
Abbildung 1: Adapter LA152 und SET02
A
B
C
Adapter LA152
Handregler
LH200
(aus SET02)
B A M L
A
C
A
B
C
06 00
