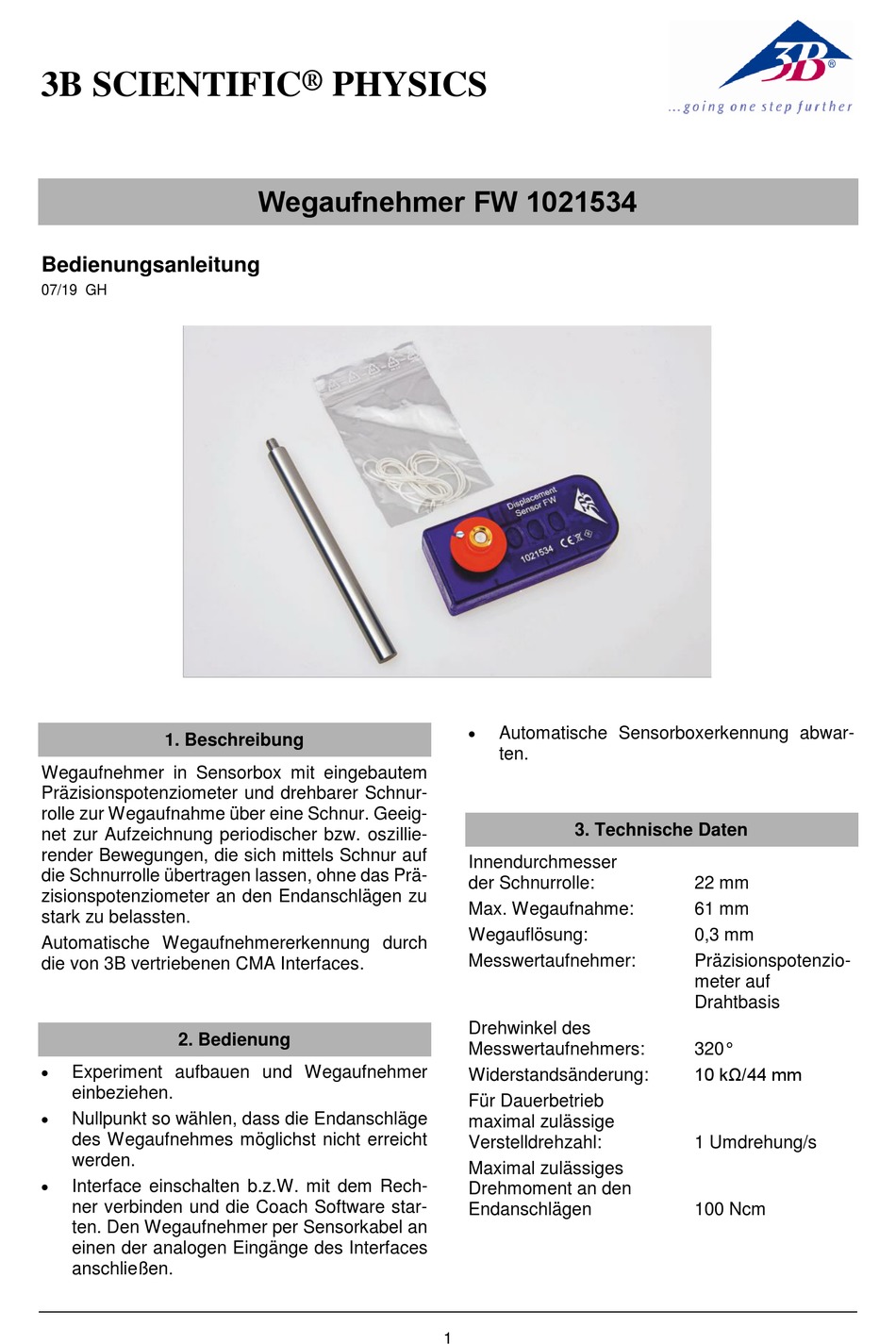

3B SCIENTIFIC PHYSICS FW 1021534 Bedienungsanleitung

3B SCIENTIFIC
Bedienungsanleitung
07/19 GH
1. Beschreibung
Wegaufnehmer in Sensorbox mit eingebautem
Präzisionspotenziometer und drehbarer Schnur-
rolle zur Wegaufnahme über eine Schnur. Geeig-
net zur Aufzeichnung periodischer bzw. oszillie-
render Bewegungen, die sich mittels Schnur auf
die Schnurrolle übertragen lassen, ohne das Prä-
zisionspotenziometer an den Endanschlägen zu
stark zu belassten.
Automatische Wegaufnehmererkennung durch
die von 3B vertriebenen CMA Interfaces.
2. Bedienung

Experiment aufbauen und Wegaufnehmer
einbeziehen.

Nullpunkt so wählen, dass die Endanschläge
des Wegaufnehmes möglichst nicht erreicht
werden.

Interface einschalten b.z.W. mit dem Rech-
ner verbinden und die Coach Software star-
ten. Den Wegaufnehmer per Sensorkabel an
einen der analogen Eingänge des Interfaces
anschließen.
® PHYSICS
Wegaufnehmer FW 1021534

Automatische Sensorboxerkennung abwar-
ten.
3. Technische Daten
Innendurchmesser
der Schnurrolle:
Max. Wegaufnahme:
Wegauflösung:
Messwertaufnehmer:
Drehwinkel des
Messwertaufnehmers:
Widerstandsänderung:
Für Dauerbetrieb
maximal zulässige
Verstelldrehzahl:
Maximal zulässiges
Drehmoment an den
Endanschlägen
1
22 mm
61 mm
0,3 mm
Präzisionspotenzio-
meter auf
Drahtbasis
320°
10 kΩ/44 mm
1 Umdrehung/s
100 Ncm
