Inhaltszusammenfassung für Isotemp Z 20/04

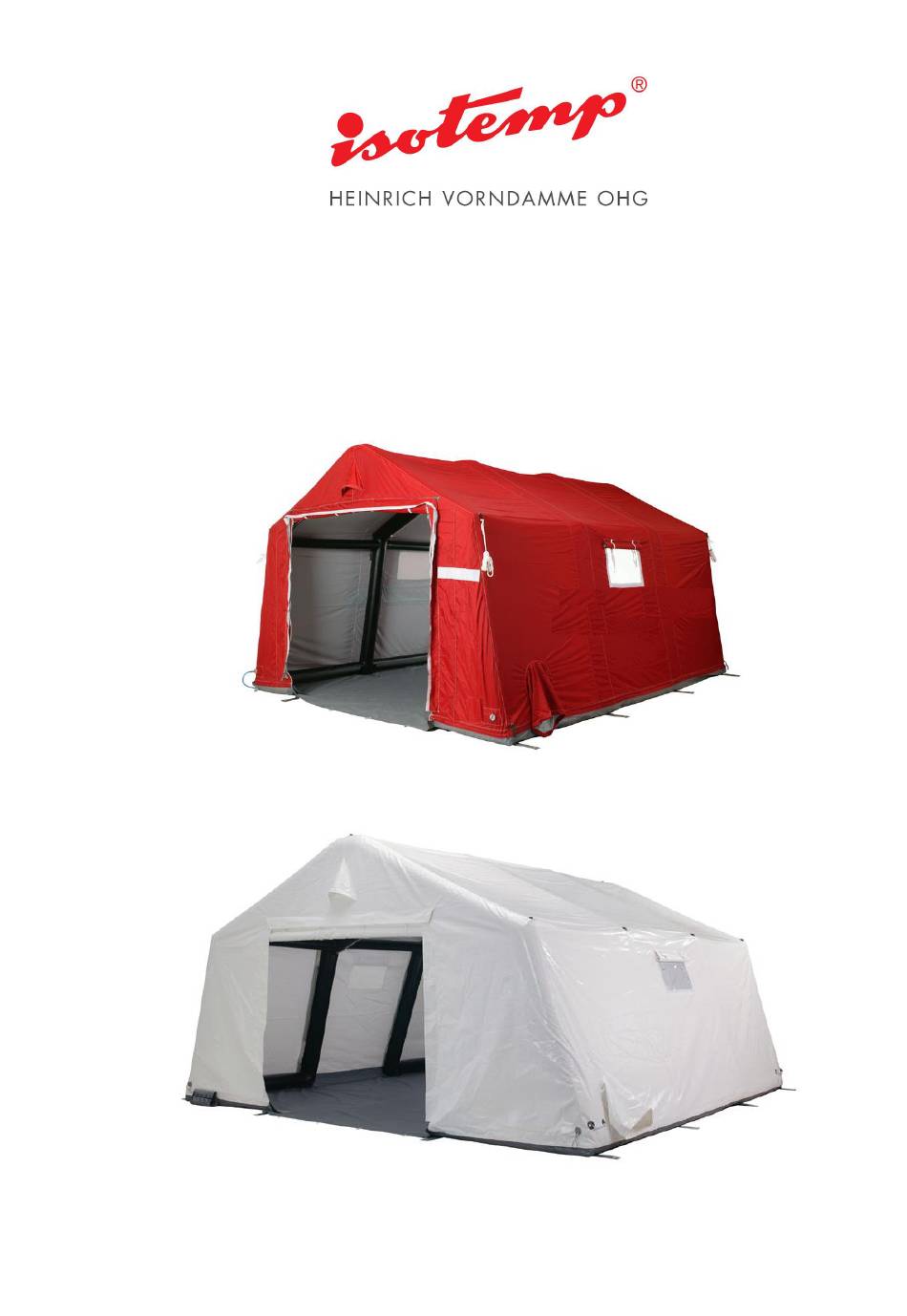

- Seite 1 G E B R A U C H S A N L E I T U N G für luftgestützte Zelte Z 20/04 Z 5 Z 10 Z 20 Z 30 Z 40 Z 50 Z 60 DE – 32805 Horn – Bad Meinberg...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite I. Inhaltsverzeichnis 1. Lieferumfang 1.1 Standardlieferumfang 1.2 Sonderzubehör 2. Technische Daten 3. Inbetriebnahme 3.1 Auspacken und Auslegen 3.2 Aufblasen 3.2.1 Verwendung der Handpumpe 3.2.2 Verwendung des elektrischen Gebläses 3.2.3 Verwendung der Pressluftadaptersätze und Pressluftflaschen 3.3 Abschlussarbeiten 3.4 Maßnahmen am aufgeblasenen Zelt 3.5 Sicherung mit Ballastbehältern 3.6 Verbinden von Zelten 4. -
Seite 3: Lieferumfang
1. Lieferumfang 1.1 Standardlieferumfang Z 10 Z 20/04 Z 20 Z 30 Z 40 Z 50 Z 60 Zelt Packsack Zelt Packsack Zubehör Sturmleinen Heringe mit T-Profil Fäustel 1,5 kg Doppelhub-Handpumpe Reparatursatz 1.2 Sonderzubehör Elektrisches Gebläse Pressluftadaptersatz bestehend aus: - Druckminderer (300 bar / 10 bar) - Verbindungsschläuchen / Preßluftkupplungen... -
Seite 4: Inbetriebnahme
Max. Fülldruck Luft 10 bar Inbetriebnahme Die Unfallverhütungsvorschriften der Berufsgenossenschaften sind bei Verwendung der Zelte, insbesondere bei Auf- und Abbau zu beachten. Als persönliche Schutzausrüstung werden Handschuhe empfohlen. 3.1 Auspacken und Auslegen a) Die Aufstellfläche sollte frei von Gegenständen und möglichst eben sein, um eine Beschädigung des Zeltes zu vermeiden und die Standfestigkeit des Inventars zu gewährleisten. -
Seite 5: Verwendung Der Pressluftadaptersätze Und Pressluftflaschen
3.2.3 Verwendung der Pressluftadaptersätze und Pressluftflaschen a) Nehmen Sie den Blindstopfen der Pressluftflasche ab. a) Druckminderer an die Pressluftflasche anschließen und handfest anziehen. b) Pressluftadapter gemäß Abb. 1 bzw. 2 (siehe Seite 9) zusammensetzen. c) Zeltadapter an das Aufblas- und Ablassventils des Zeltes schrauben. Vorsicht: Unter Druck stehende, von den Anschlüssen sich lösende Schläuche können durch Umherschlagen zu Verletzungen führen. -
Seite 6: Verbinden Von Zelten
3.6 Verbinden von Zelten a) Mindestens 2 aufgebaute Zelte sind erforderlich. b) Wenn nötig, wird das erste Zelt an den endgültigen Standort getragen. Ziehen des Zeltes über den Boden kann die Bodenplane oder sogar das Schlauchsystem beschädigen. c) Das zweite Zelt wird mit dem gewünschten Eingang vor den zu verbindenden Eingang des ersten Zeltes platziert. -
Seite 7: Reinigung
5.2 Reinigung a) Textile Bauteile des Zeltes bei Bedarf mit einer lauwarmen Seifenlösung und einem Schwamm reinigen. Die gereinigten Teile anschließend gründlich mit frischem Wasser behandeln und an der Luft trocknen. b) Verschmutzte Aufblas- und Ablassventile und das Überdruckventil reinigen. Für die Seifenlösung nur milde, handelsübliche Reinigungsmittel verwenden oder gemäß... -
Seite 8: Überprüfung Des Aufblasbaren Systems
6.1.2 Überprüfung des aufblasbaren Systems f) Muss das Schlauchgerüst gereinigt werden? Sind Halter abgerissen? g) Ist das aufblasbare Schlauchsystem immer noch luftdicht? Überprüfen Sie die Luftdichtheit, indem Sie das Zelt aufgeblasen für etwa 24 Stunden stehen lassen. Diese Überprüfung kann durchgeführt werden, während das Zelt nach der Reinigung trocknet. -
Seite 9: Abbildungen
Füllsegmente werden ohne Flaschen geliefert! Abb. 1: Montierter Pressluftadaptersatz mit Pressluftflaschen (für Z5, Z10; Z20/04; Z20) Best.-Nr.: 4800/Z/AS/20 Zeltadapter Abb. 2: Montierter Pressluftadaptersatz mit Pressluftflaschen (für Z30 und Z40) Best.-Nr.: 4800/Z/AS/30 Zeltadapter Ohne Abbildung: Montierter Pressluftadaptersatz mit Pressluftflaschen in 3-facher Ausführung, aber hier mit einem Zeltadapter mit 3 Kupplungsanschlüssen (für Z50 und Z60) Best.-Nr.: 4800/Z/AS/50 Seite 9... -
Seite 10: Pflegeanleitung Für Pvc-Beschichtetes Gewebe
Pflegeanleitung für PVC-beschichtetes Gewebe Die Basis der PVC-beschichteten Gewebe bilden hochwertige Fasergarne aus Trevira Hochfest. Das Gewebe wird cadmiumfrei beschichtet und beidseitig lackiert. Aus Gründen eines langfristig attraktiven Aussehens und einer angenehmen sauberen Handhabung werden von diesen Artikeln ein geringes Anschmutzverhalten und eine entsprechende Pflegeleichtigkeit gefordert. - Seite 11 Fleckenentfernung an PVC-beschichteten Geweben Art des Fleckens Reinigungsverfahren Asphalt Vorsichtig mit 1,1,1-Trichlorethan getränktem Lappen behandeln. Verschmutztes Öl Vorsichtig mit 1,1,1-Trichlorethan getränktem Lappen behandeln. Bei geringer Anschmutzung, Verwendung von Testbenzin* ausreichend. Fett Vorsichtig mit 1,1,1-Trichlorethan getränktem Lappen behandeln. Bei geringer Anschmutzung, Verwendung von Testbenzin* ausreichend. Teer Mit Terpentin (feuergefährlich!) abwischen und anschließend vorsichtig mit 1,1,1-Trichlorethan behandeln, bei geringer Anschmutzung, Verwendung von Testbenzin* ausreichend.
-
Seite 12: Notreparaturen
Notreparaturen des Schlauchgerüstes von ® luftgestützten ISOTEMP -Zelten ® Bei größeren Leckagen das Zelt an ISOTEMP zurücksenden Defekte Stelle Reparaturflicken kreisrund zuschneiden; oder Ecken stark abrunden Die Oberfläche der Leckage etwas Die Leckage und der anrauen und mit Spiritus oder Reparaturflicken sind mit dem Reinigungsbenzin säubern, aber nur... -
Seite 13: Ersatz Und Zubehörliste
Handpumpe 4800/ET/HP Trennwand für Zelte Z 10 - Z 60, Quereinbau 4800/Z/TW/Q Trennwand für Zelte Z 10 - Z 60, Längseinbau 4800/Z/TW/L Trennwand für Zelte Z 20/04, Quereinbau 4800/Z/TW/04 Weitere Ersatz- und Zubehörteile auf Anfrage möglich! Seite 13 Stand: 03/2018... -
Seite 14: Faltanleitung
Faltanleitung Ventile des Zeltes - wie in der Gebrauchsanleitung beschrieben - öffnen 1. Darauf achten, dass die 2. Seiten einschlagen. 3. Türen auf das Dach legen. Firstwulst mittig herunterfällt. 4. Luft evakuieren 5. Beim Falten des Zeltes immer an 6. Eine Seite bis zur Mitte den Trageschlaufen anfassen. -
Seite 15: Ausstattungsmöglichkeiten
15. Zubehörsack positionieren. 13. Zelt immer wieder belasten 14. Tasche vorlegen und Zelt auf damit die Luft entweicht. die Tasche rollen. 16. Längsseiten der Tasche 17. Ecken einschlagen und 18. Querseiten schließen. schließen. schließen. Ausstattungsmöglichkeiten Seite 15 Stand: 03/2018...
