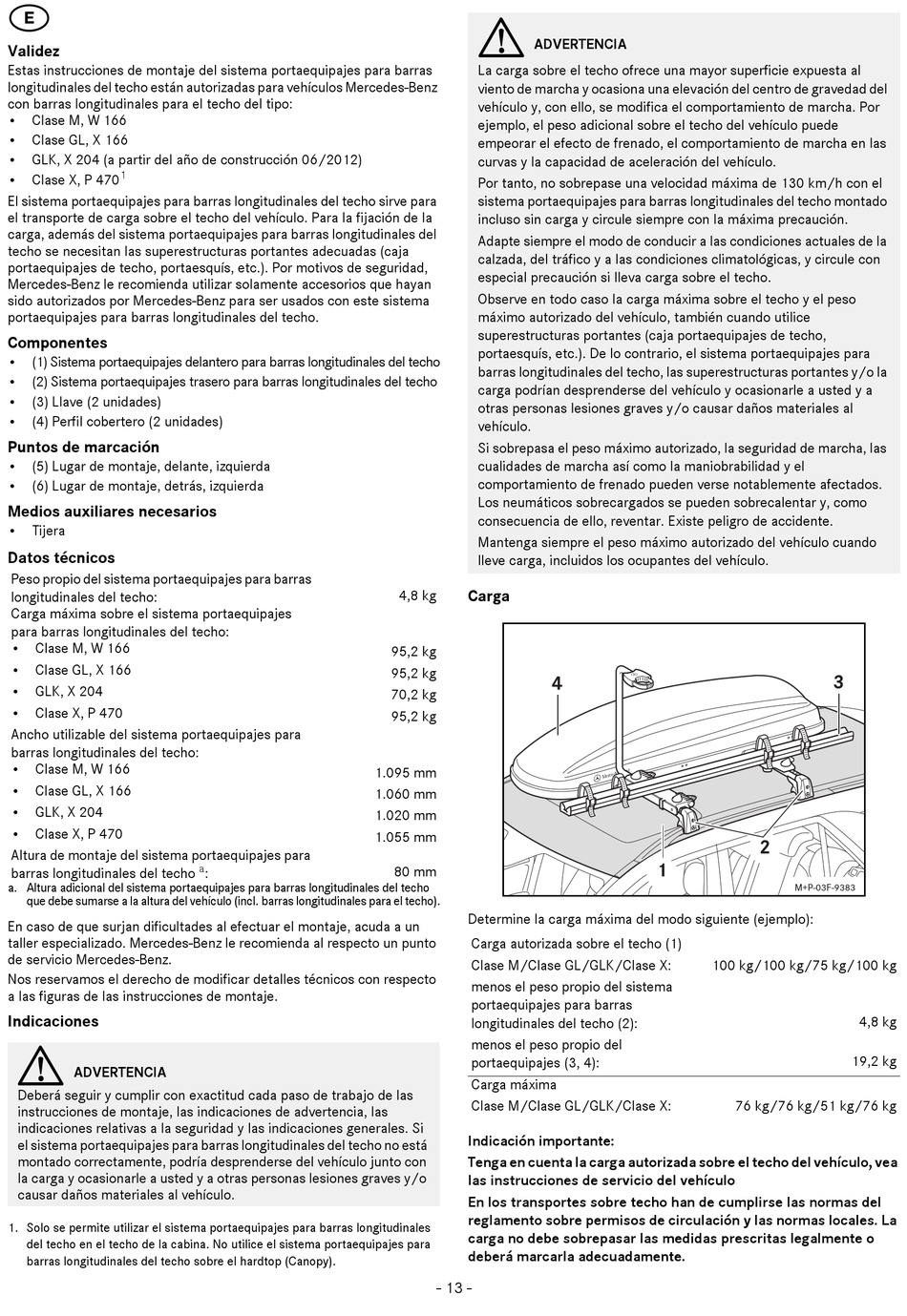

Mercedes Alustyle Easy-fix II Montageanleitung Seite 16

Validez
Estas instrucciones de montaje del sistema portaequipajes para barras
longitudinales del techo están autorizadas para vehículos Mercedes-Benz
con barras longitudinales para el techo del tipo:
Clase M, W 166
•
Clase GL, X 166
•
GLK, X 204 (a partir del año de construcción 06/2012)
•
1
Clase X, P 470
•
El sistema portaequipajes para barras longitudinales del techo sirve para
el transporte de carga sobre el techo del vehículo. Para la fijación de la
carga, además del sistema portaequipajes para barras longitudinales del
techo se necesitan las superestructuras portantes adecuadas (caja
portaequipajes de techo, portaesquís, etc.). Por motivos de seguridad,
Mercedes-Benz le recomienda utilizar solamente accesorios que hayan
sido autorizados por Mercedes-Benz para ser usados con este sistema
portaequipajes para barras longitudinales del techo.
Componentes
(1) Sistema portaequipajes delantero para barras longitudinales del techo
•
(2) Sistema portaequipajes trasero para barras longitudinales del techo
•
(3) Llave (2 unidades)
•
(4) Perfil cobertero (2 unidades)
•
Puntos de marcación
(5) Lugar de montaje, delante, izquierda
•
(6) Lugar de montaje, detrás, izquierda
•
Medios auxiliares necesarios
Tijera
•
Datos técnicos
Peso propio del sistema portaequipajes para barras
longitudinales del techo:
Carga máxima sobre el sistema portaequipajes
para barras longitudinales del techo:
Clase M, W 166
•
Clase GL, X 166
•
GLK, X 204
•
Clase X, P 470
•
Ancho utilizable del sistema portaequipajes para
barras longitudinales del techo:
Clase M, W 166
•
Clase GL, X 166
•
GLK, X 204
•
Clase X, P 470
•
Altura de montaje del sistema portaequipajes para
barras longitudinales del techo
a. Altura adicional del sistema portaequipajes para barras longitudinales del techo
que debe sumarse a la altura del vehículo (incl. barras longitudinales para el techo).
En caso de que surjan dificultades al efectuar el montaje, acuda a un
taller especializado. Mercedes-Benz le recomienda al respecto un punto
de servicio Mercedes-Benz.
Nos reservamos el derecho de modificar detalles técnicos con respecto
a las figuras de las instrucciones de montaje.
Indicaciones
G
ADVERTENCIA
Deberá seguir y cumplir con exactitud cada paso de trabajo de las
instrucciones de montaje, las indicaciones de advertencia, las
indicaciones relativas a la seguridad y las indicaciones generales. Si
el sistema portaequipajes para barras longitudinales del techo no está
montado correctamente, podría desprenderse del vehículo junto con
la carga y ocasionarle a usted y a otras personas lesiones graves y/o
causar daños materiales al vehículo.
1. Solo se permite utilizar el sistema portaequipajes para barras longitudinales
del techo en el techo de la cabina. No utilice el sistema portaequipajes para
barras longitudinales del techo sobre el hardtop (Canopy).
a
:
G
ADVERTENCIA
La carga sobre el techo ofrece una mayor superficie expuesta al
viento de marcha y ocasiona una elevación del centro de gravedad del
vehículo y, con ello, se modifica el comportamiento de marcha. Por
ejemplo, el peso adicional sobre el techo del vehículo puede
empeorar el efecto de frenado, el comportamiento de marcha en las
curvas y la capacidad de aceleración del vehículo.
Por tanto, no sobrepase una velocidad máxima de 130 km/h con el
sistema portaequipajes para barras longitudinales del techo montado
incluso sin carga y circule siempre con la máxima precaución.
Adapte siempre el modo de conducir a las condiciones actuales de la
calzada, del tráfico y a las condiciones climatológicas, y circule con
especial precaución si lleva carga sobre el techo.
Observe en todo caso la carga máxima sobre el techo y el peso
máximo autorizado del vehículo, también cuando utilice
superestructuras portantes (caja portaequipajes de techo,
portaesquís, etc.). De lo contrario, el sistema portaequipajes para
barras longitudinales del techo, las superestructuras portantes y/o la
carga podrían desprenderse del vehículo y ocasionarle a usted y a
otras personas lesiones graves y/o causar daños materiales al
vehículo.
Si sobrepasa el peso máximo autorizado, la seguridad de marcha, las
cualidades de marcha así como la maniobrabilidad y el
comportamiento de frenado pueden verse notablemente afectados.
Los neumáticos sobrecargados se pueden sobrecalentar y, como
consecuencia de ello, reventar. Existe peligro de accidente.
Mantenga siempre el peso máximo autorizado del vehículo cuando
lleve carga, incluidos los ocupantes del vehículo.
4,8 kg Carga
95,2 kg
95,2 kg
70,2 kg
95,2 kg
1.095 mm
1.060 mm
1.020 mm
1.055 mm
80 mm
Determine la carga máxima del modo siguiente (ejemplo):
Carga autorizada sobre el techo (1)
Clase M/Clase GL/GLK/Clase X:
menos el peso propio del sistema
portaequipajes para barras
longitudinales del techo (2):
menos el peso propio del
portaequipajes (3, 4):
Carga máxima
Clase M/Clase GL/GLK/Clase X:
Indicación importante:
Tenga en cuenta la carga autorizada sobre el techo del vehículo, vea
las instrucciones de servicio del vehículo
En los transportes sobre techo han de cumplirse las normas del
reglamento sobre permisos de circulación y las normas locales. La
carga no debe sobrepasar las medidas prescritas legalmente o
deberá marcarla adecuadamente.
- 13 -
4
1
100 kg/100 kg/75 kg/100 kg
3
2
M+P-03F-9383
4,8 kg
19,2 kg
76 kg/76 kg/51 kg/76 kg
