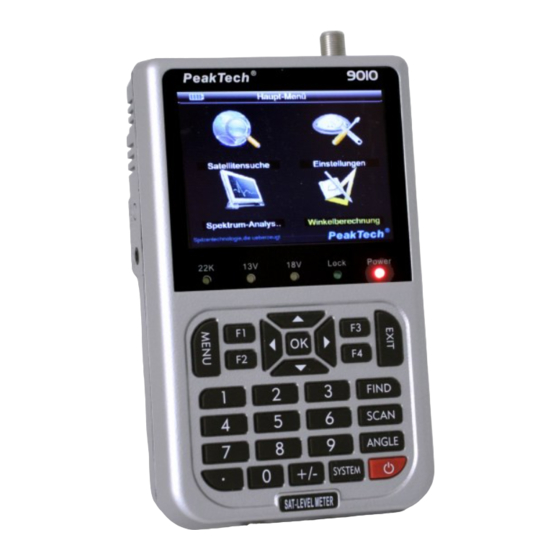

PeakTech 9010 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Satelliten-Signalpegelmesser /
WICHTIGER HINWEIS!
Der Kippschalter an der Stirnseite des
®
PeakTech
9010 trennt den integrierten Akku
vom Geräte- und Ladestromkreis.
Zum Aufladen des Akkus, sowie während des
Messbetriebes muss der Hauptschalter
eingeschaltet sein.
Wird das Gerät für einen längeren Zeitraum
nicht benötigt, Kippschalter auf die "AUS"-
Position schalten, um ein Entladen des internen
Akkus zu vermeiden.
PeakTech
Bedienungsanleitung/
Operation Manual
Digital SAT-Level Meter
!
®
9010
IMPORTANT NOTICE!
The toggle switch on the front side of the
®
PeakTech
9010 seperates the rechargeable
battery from the device and charging circuit.
To charge the battery, or during the measuring
operation must be turned on the switch.
If the device is not needed for a longer period of
time, select the toggle switch to "OFF" position
to avoid self-draining the internal battery.
Inhaltsverzeichnis
Inhaltszusammenfassung für PeakTech 9010
- Seite 1 IMPORTANT NOTICE! Der Kippschalter an der Stirnseite des The toggle switch on the front side of the ® PeakTech 9010 trennt den integrierten Akku ® PeakTech 9010 seperates the rechargeable vom Geräte- und Ladestromkreis. battery from the device and charging circuit.
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
Einführung Das elektronische Messgerät entspricht dem neuesten Stand der Technik und unterliegt strengen Qualitätsprüfungen. Das Gerät ist bekannt für höchste Messgenauigkeit und Zuverlässigkeit. 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). - Seite 3 Lange Einsatzzeit durch Lithium Ionen Akku Sicherheit: EN 60950-1; CAT II WICHTIGER HINWEIS! ® Der Kippschalter an der Stirnseite des PeakTech 9010 trennt den integrierten Akku vom Geräte- und Ladestromkreis. Zum Aufladen des Akkus, sowie während des Messbetriebes muss der Hauptschalter eingeschaltet sein.
-
Seite 4: Technische Daten
3. Technische Daten LNB / Tuner Eingang: Antennenanschluss: F- Buchse Frequenzbereich: 950 MHz - 2150 MHz Signalpegel: -65 dB/µV~-25 dB/µV LNB Spannung: 13/18 V, max 400 mA Mode: 2K, 8K LNB Control: 22 KHz DiSEqC : Ver. 1.0, 1.1, 1.2 + USALS Demodulator: Front End: QPSK... - Seite 5 4. Schritte vor der Erstinbetriebnahme Das Gerät wurde vor der Auslieferung im Werk sorgfältig auf Funktionsfähigkeit und eventuelle äußerliche Beschädigungen überprüft. Transportschäden sind dennoch nicht vollständig auszuschließen. Gerät vorsichtig auspacken und auf eventuelle Beschädigungen und Vollständigkeit des Lieferumfangs kontrollieren. Bitte Laden Sie das Gerät vor der Erstinbetriebnahme ca.
- Seite 6 5. Inbetriebnahme des Gerätes 5.1. Anschlüsse und Bedienelemente an Vorderseite LNB Eingang mit F-Stecker Hauptschalter: Trennt Akku von Lade- und Betriebsstromkreis Anzeige mit grafischer Benutzeroberfläche Lock LED leuchtet wenn ein Transponder gelockt ist 22 kHz, 13 V, 18 V Status LED Power LED / leuchtet rot bei Ladevorgang, grün bei Akku voll und grün im Betrieb Funktionstasten: F1 Bildschirmanzeige Ein/Aus, F2 Ton Ein / Aus,...
- Seite 7 Menüoberfläche geladen, was mehrere Sekunden in Anspruch nehmen kann. ® Um das PeakTech 9010 nach Benutzung wieder auszuschalten, drücken Sie erneut die ON/OFF-Taste (15.). Nach Abschluss des Gebrauches, betätigen Sie bitte erneut den Hauptschalter (2.) an der Stirnseite des Gerätes, um eine Entladung des Akkus während der Lagerung zu unterbinden.
- Seite 8 6.1.1.1. Automatischer Sendersuchlauf Die schnellste Möglichkeit eine vorhandene Satellitenanlage zu prüfen ist der automatische Sendersuchlauf. Wählen Sie hierzu im Hauptmenü den Menüpunkt Satellitensuche. Im nächsten Menü wählen Sie den gewünschten Satelliten mit der Pfeil-rechts oder Pfeil-links- Taste aus. Haben Sie Ihren gewünschten Satelliten angewählt, betätigen Sie die Scan Taste an Ihrem Gerät.
- Seite 9 6.1.1.2. Manuelle Satellitensuche Wenn Sie eine gezielte Suche eines Transponders durchführen wollen, oder einen Spiegel ausrichten wollen, können Sie die Satellitensuche benutzen. Wählen sie im Hauptmenü mit den Pfeiltasten auf dem Ziffernblock die Menüoption „Satellitensuche“ aus und bestätigen Sie mit der OK-Taste. In der Anzeige erscheint nun das Menü...
- Seite 10 Folgende Menüpunkte können manuell verändert werden: Menüpunkt Änderungsmöglichkeiten / Aktion Satellit Auswahl des Satelliten, der Frequenz etc. LNB-Frequenz Auswahl des LNB im bezug auf den Satelliten, LNB- Frequenz, DisEqc AUS/1.0, 1.1, Multischalteringang bei aktiviertem DisEqc 1 – 4, LNB-Strom AN/AUS, 22KHz AN/AUS Motoreinstellungen (in LNB- Nichts/DisEqc, USALS, Satellit, Frequenz,...
- Seite 11 6.1.3. Spektrum Analyzer ® Das PeakTech 9010 verfügt über einen Spektrum- Analysator, welcher die empfangenen Signale der gesamten Bandbreite von 950 MHz – 2150 MHz im Frequenzbereich darstellt. Um den Spectrum Analyzer zu aktivieren, wählen Sie im Hauptmenü mit den Pfeiltasten den...
- Seite 12 Im Menü des Spectrum Analyzers können Sie verschiedene Einstellungen vornehmen: Menüpunkt Änderungsmöglichkeiten/ Aktion LNB-Frequenz Art des LNB ändern DisEqc Type DisEqc AUS/1.0, 1.1 DisEqc Eingang am Multischalter 1-4 DisEqc 1.0, 1-16 DisEqc 1.1 22KHz Ton 22KHz EIN/ AUS Polarität Horizontal/Vertikal Sendersuchlauf Abtaten der Frequenzen und grafische Darstellung...
- Seite 13 6.1.4. Winkelberechnung Mit dem Menüpunkt „Winkelberechnung“, können Sie, abhängig von Ihrer Position, die Spiegel- ausrichtung zum gewünschten Satelliten berechnen lassen. Menüpunkt Änderungsmöglichkeiten / Aktion Satellit Anzeige der Satellitenposition Breite Breitengrad mittels Zahlenfeld eingeben, Nord/Süd Ausrichtung Länge Längengrad mittels Zahlenfeld eingeben, Ost/West Ausrichtung Kalkulation Berechnung durchführen...
- Seite 14 6.2. Live-TV Bild ® Das PeakTech 9010 verfügt über die Möglichkeit, Live-TV Bilder in hochauflösender Qualität mit Ton darzustellen. Betätigen Sie hierzu nach der Sendersuche die EXIT-Taste. Die gespeicherten Kanäle können Sie mit der Pfeiltasten „Auf“ und „Ab“ vor und zurückschalten. Mit den Pfeiltasten „Links“...
- Seite 15 Zum Auslesen der Transponderlisten betätigen Sie die „Read User Data“-Taste in der PC Software Wählen Sie danach die Option „Send User Data“ im Menü „Einstellungen“ Ihres ® PeakTech 9010 Anschließend wird die Transponderliste auf Ihrem PC zur Bearbeitung aufgerufen -14-...
- Seite 16 Speichern Sie die bearbeitete Liste abschließend in einem Ordner Ihrer Wahl auf der Festplatte Bearbeiten einer gespeicherten Transponderliste: Betätigen Sie den Menüpunkt „Open User Data“ in der PC Software Wählen Sie eine Transponderliste aus (z.B. Europe.ddb) Folgende Optionen stehen Ihnen zur Verfügung Option Funktion Add Sat...
- Seite 17 6.5. AV-Eingang ® Das PeakTech 9010 verfügt über einen Audio/Video Eingang, über welchen Sie direkt von einer externen Quelle Bild- und Tondateien übertragen können. Dieser Anschluss aktiviert sich, sobald das beiliegende AV-Klinkenstecker-Kabel eingesteckt wurde. Durch diese Funktion lassen sich z.B. Überwachungskameras und andere Geräte mit AV-Ausgang prüfen.
-
Seite 18: Wartung Des Gerätes
Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 10/2011/Th -17-...
