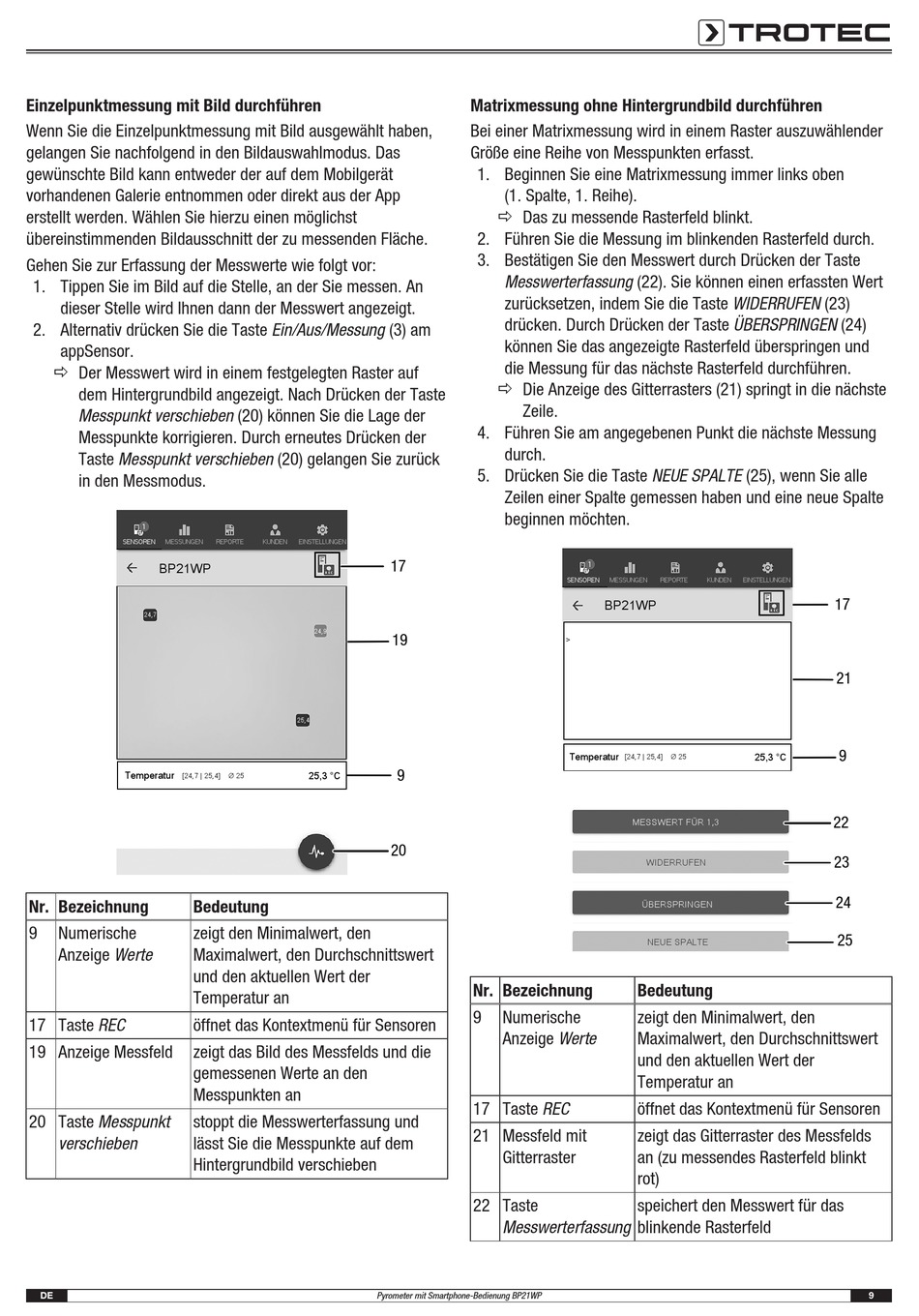

Trotec BP21WP Bedienungsanleitung Seite 9

Einzelpunktmessung mit Bild durchführen
Wenn Sie die Einzelpunktmessung mit Bild ausgewählt haben,
gelangen Sie nachfolgend in den Bildauswahlmodus. Das
gewünschte Bild kann entweder der auf dem Mobilgerät
vorhandenen Galerie entnommen oder direkt aus der App
erstellt werden. Wählen Sie hierzu einen möglichst
übereinstimmenden Bildausschnitt der zu messenden Fläche.
Gehen Sie zur Erfassung der Messwerte wie folgt vor:
1. Tippen Sie im Bild auf die Stelle, an der Sie messen. An
dieser Stelle wird Ihnen dann der Messwert angezeigt.
2. Alternativ drücken Sie die Taste Ein/Aus/Messung (3) am
appSensor.
ð Der Messwert wird in einem festgelegten Raster auf
dem Hintergrundbild angezeigt. Nach Drücken der Taste
Messpunkt verschieben (20) können Sie die Lage der
Messpunkte korrigieren. Durch erneutes Drücken der
Taste Messpunkt verschieben (20) gelangen Sie zurück
in den Messmodus.
SENSOREN MESSUNGEN
BP21WP
24,7
Temperatur
[24,7 | 25,4]
MESSWERT FÜR 1,3
Nr. Bezeichnung Bedeutung
9 Numerische zeigt den Minimalwert, den
Anzeige Werte Maximalwert, den Durchschnittswert
und den aktuellen Wert der
Temperatur an
17 Taste REC öffnet das Kontextmenü für Sensoren
19 Anzeige Messfeld zeigt das Bild des Messfelds und die
gemessenen Werte an den
Messpunkten an
20 Taste Messpunkt stoppt die Messwerterfassung und
verschieben lässt Sie die Messpunkte auf dem
Hintergrundbild verschieben
DE
REPORTE KUNDEN EINSTELLUNGEN
24,9
25,4
25,3 °C
Ø 25
WIDERRUFEN
Matrixmessung ohne Hintergrundbild durchführen
Bei einer Matrixmessung wird in einem Raster auszuwählender
Größe eine Reihe von Messpunkten erfasst.
1. Beginnen Sie eine Matrixmessung immer links oben
(1. Spalte, 1. Reihe).
ð Das zu messende Rasterfeld blinkt.
2. Führen Sie die Messung im blinkenden Rasterfeld durch.
3. Bestätigen Sie den Messwert durch Drücken der Taste
Messwerterfassung (22). Sie können einen erfassten Wert
zurücksetzen, indem Sie die Taste WIDERRUFEN (23)
drücken. Durch Drücken der Taste ÜBERSPRINGEN (24)
können Sie das angezeigte Rasterfeld überspringen und
die Messung für das nächste Rasterfeld durchführen.
ð Die Anzeige des Gitterrasters (21) springt in die nächste
Zeile.
4. Führen Sie am angegebenen Punkt die nächste Messung
durch.
5. Drücken Sie die Taste NEUE SPALTE (25), wenn Sie alle
Zeilen einer Spalte gemessen haben und eine neue Spalte
beginnen möchten.
17
19
9
20
Nr. Bezeichnung
9 Numerische
Anzeige Werte
17 Taste REC
21 Messfeld mit
Gitterraster
22 Taste
Messwerterfassung
