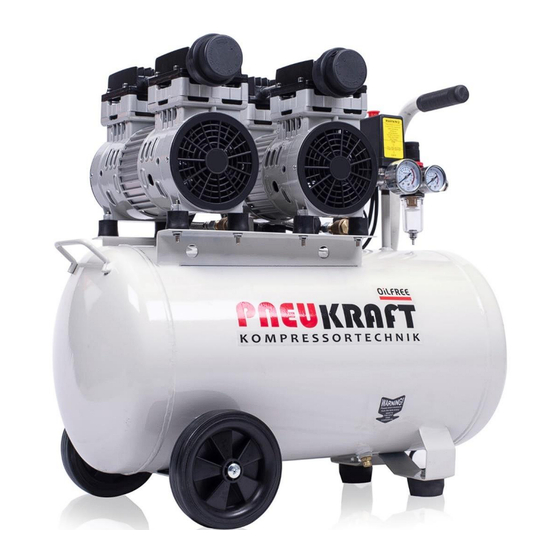

Inhaltszusammenfassung für Pneukraft PAC009
-

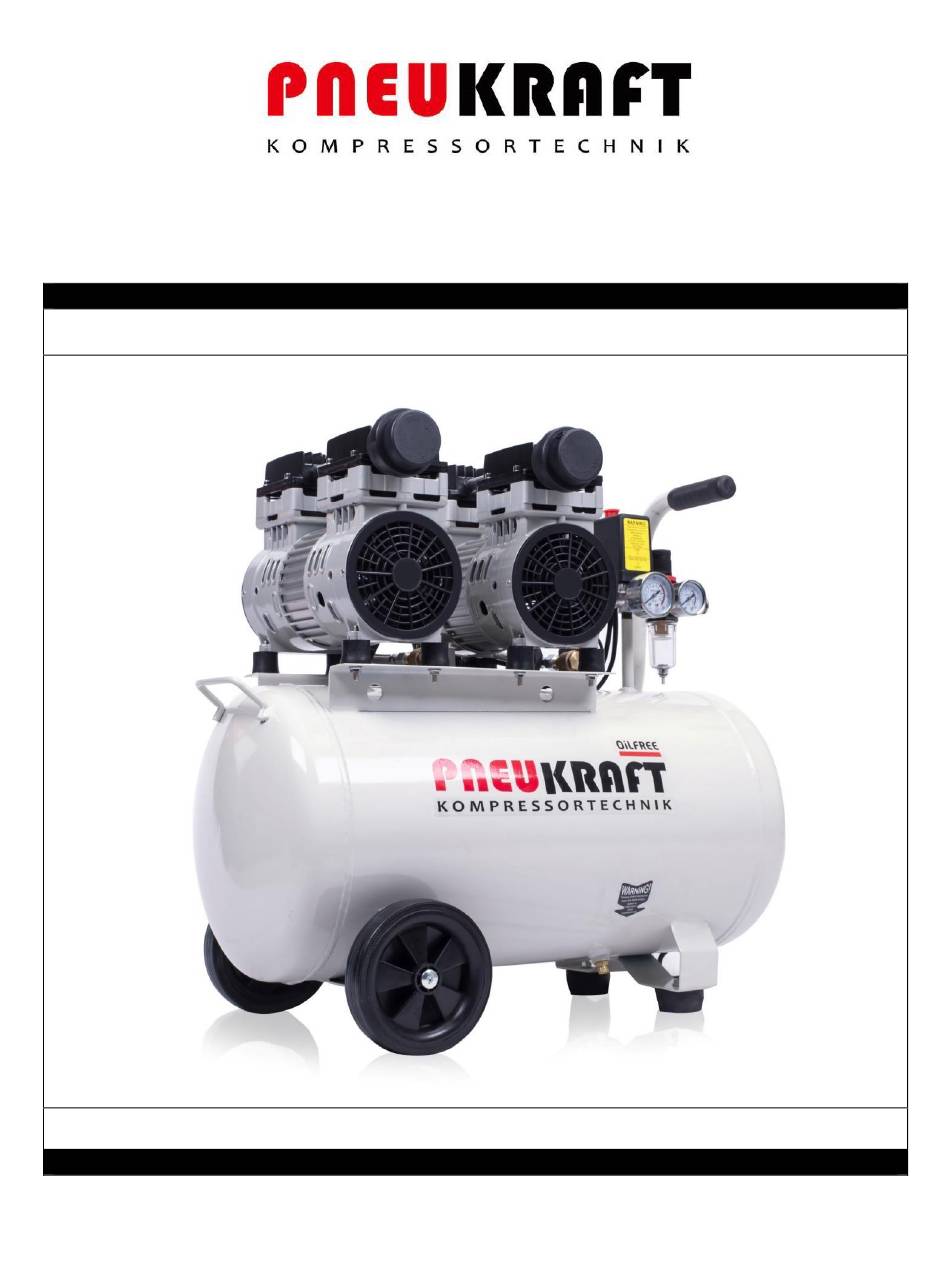

Seite 1: Titelseite
BEDIENUNGSANLEITUNG LUFTKOMPRESSOR WICHTIG LESEN SIE DIESE BEDIENUNGSANLEITUNG VOR DER VERWENDUNG... -
Seite 2: Einleitung
EINLEITUNG Unser vollständiger ölfreier Luftkompressor (im Folgenden als Kompressor bezeichnet) kann einen ölfreien, reinen, umweltfreundlichen Luftstrom liefern, der in Zahnkliniken, Lebensmitteln und Industriegetränken, medizinischen Unternehmen, Gesundheitszentren, der chemischen Industrie usw. Angewendet werden kann. Hier sind die Vorteile: 1. Der Motor ist effizient und spart Energie. 2. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS TITELSEITE --------------------------------------------------------------------------------------------------- 1 EINLEITUNG -------------------------------------------------------------------------------------------------- 2 SICHERHEITSHINWEISE ------------------------------------------------------------------------------- 4 TECHNISCHE DATEN ------------------------------------------------------------------------------------- 5 GERÄTEBESCHREIBUNG -------------------------------------------------------------------------- 6 & 7 SICHERHEITSHINWEISE -------------------------------------------------------------------------------- 8 MONTAGE ----------------------------------------------------------------------------------------------------- 9 BEDIENUNG --------------------------------------------------------------------------------------------------- 9 WARTUNGSTABELLE ------------------------------------------------------------------------------------- 10 STÖRUNGSABHILFE ------------------------------------------------------------------------------- 11 & 12 EXPLODIERTE ANSICHT--------------------------------------------------------------------------------- 13 LISTE DER EINZELTEILE -------------------------------------------------------------------------------- 14... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Handbuch enthält Informationen, die sich auf den SCHUTZ IHRER SICHERHEIT und das VERMEIDEN VON GERÄTEPROBLEMEN beziehen. Es ist sehr wichtig, dass Sie diese kennen und verstehen. Wir verwenden die folgenden Symbole, um Ihnen das Erkennen dieser Informationen zu erleichtern. ACHTUNG MÖGLICHE GEFAHR, DIE ZU SCHWEREN VERLETZUNGEN ODER LEBENSVERLUSTEN FÜHRT WARNUNG... -
Seite 5: Technische Daten
Sie einen Luftkompressor verwenden. NIEMALS eine Düse oder ein Sprühgerät auf eine Person oder einen Körperteil richten. Wenn das Spray in die Haut eindringt, kann es zu schweren Verletzungen kommen. TECHNISCHE DATEN 100L Tankinhalt / Serie (PAC009) (PAC024) (PAC050) (PAC035) (PAC050) (PAC100) Motorleistung 0.5PS/450W... -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG A-------- LUFTKOMPRESSOR PUMPE B-------- DRUCKSCHALTER C-------- AUSLASSVENTIL D-------- REGULIERTE DRUCKANZEIGE E-------- TANKDRUCKANZEIGE F-------- LUFTTANK G-------- ABFLUSSVENTIL H-------- LUFTDRUCKREGLER I-------- ELEKTRISCHER MOTOR J-------- NETZKABEL K-------- WASSER ÖLABSCHEIDER... - Seite 7 LUFTKOMPRESSORPUMPE: Mit der Pumpe wird die Luft komprimiert und über den im Zylinder auf und ab bewegten Kolben in den Tank befördert. B. DRUCKSCHALTER: Der Schalter dient zum Starten oder Stoppen des Luftkompressors. Es wird manuell bedient. In der EIN-Position startet der Motor, wenn der Lufttankdruck unter dem vom Werk eingestellten Einschaltdruck liegt, und stoppt, wenn der Lufttankdruck den vom Werk eingestellten Ausschaltdruck erreicht.
-
Seite 8: Sicherheitshinweise
SICHERHEITSHINWEISE 1. Täglich am Drucksicherheitsventilring ziehen, um sicherzustellen, dass das Ventil ordnungsgemäß funktioniert. 2. Das Gerät muss mindestens 30 cm von der nächsten Wand entfernt an einem gut belüfteten Ort zum Kühlen aufbewahrt werden. 3. Schützen Sie den Luftschlauch und das Stromkabel vor Beschädigung. Untersuchen Sie sie wöchentlich auf schwache oder abgenutzte Stellen und ersetzen Sie sie gegebenenfalls. -
Seite 9: Montage
MONTAGE 1. Packen Sie den Luftkompressor aus und untersuchen Sie das Gerät auf Beschädigungen oder Fehlende Teile. Wenn das Gerät beschädigt wurde oder Teile fehlen, wenden Sie sich sofort an Verkaufssupport. 2. Überprüfen Sie das Typenschild, um sicherzustellen, dass es die erforderliche Druckstufe für die vorgesehene Verwendung aufweist. -
Seite 10: Wartungstabelle
3. Reduzieren Sie den Druck im Tank durch den Auslassschlauch. Sie können auch am Sicherheitsventilring ziehen und ihn offen halten, um den Druck im Tank zu entlasten. (Siehe Bild A). VORSICHT Austretende Luft und Feuchtigkeit können Ablagerungen befördern, die zu Augenverletzungen führen können. Tragen Sie beim Öffnen des Ablassventils eine Schutzbrille. -
Seite 11: Störungsabhilfe
Reinigen Sie den Kompressor mit einer Luftpistole von Staub und Schmutz, bevor Sie das Gerät längere Zeit lagern. Ziehen Sie das Lagerung Netzkabel ab. Reinigen Sie das Filterelement und das Filtergehäuse. Lassen Sie die gesamte Feuchtigkeit aus dem Tank ab. Ziehen Sie am Überdruckventil, um den gesamten Druck aus dem Tank abzulassen. - Seite 12 tatsächlichen CFM bewertet. Der Regler Innenteile des Reglers Regler ersetzen. reguliert nicht verschmutzt oder beschädigt. den Druck Armaturen mit Seifenwasser prüfen. Undichte Armaturen undicht. Armaturen festziehen oder wieder verschließen. Aber nicht zu fest anziehen. Niedriger Tankablassventil ist geöffnet. Ablassventil schließen. Druck oder Luftansaugung eingeschränkt.
-
Seite 13: Explodierte Ansicht
EXPLODIERTE ANSICHT... -
Seite 14: Liste Der Einzelteile
LISTE DER EINZELTEILE Einzelteil Teilname Quantität Einzelteil Teilname Quantität Ring Lüfterhaube Verbindungsschlauch Windhaubenschraube Zylinderkopfschraube Kurbelschraube Federdichtung Pleuellagerfeder Zylinderkopfhaube Schock-Pad Zylinderkopfring 6 Flanschschraube Flachkopfschraube Manometer 40 Gasungsventilplatte Druckschalter 50 Zuluftventilplatte Koppler Metallverstärkungsblech Druckregler Zylinderdeckelring Anschlussteil Ventilplatte Druckschalter Zylinder Sicherheitsventil Druckplattenschraube Tank Kolben Stromleitung Kolbenbecher... - Seite 15 *Einige Teile werden nur zu Illustrationszwecken aufgelistet und gezeigt und sind nicht einzeln als Ersatzteile erhältlich.
