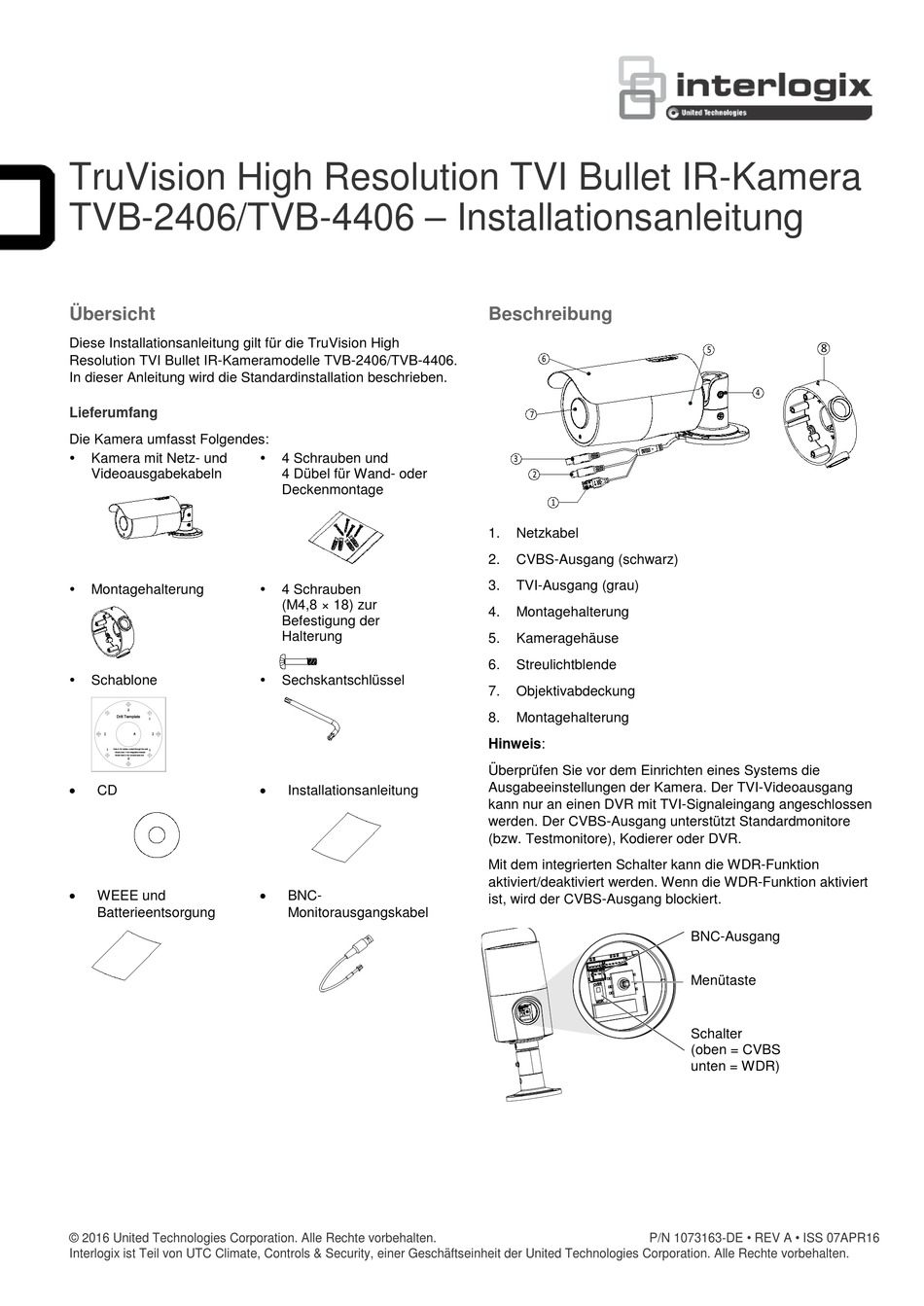

TruVision High Resolution TVI Bullet IR-Kamera
TVB-2406/TVB-4406 – Installationsanleitung
Übersicht
Diese Installationsanleitung gilt für die TruVision High
Resolution TVI Bullet IR-Kameramodelle TVB-2406/TVB-4406.
In dieser Anleitung wird die Standardinstallation beschrieben.
Lieferumfang
Die Kamera umfasst Folgendes:
Kamera mit Netz- und
Videoausgabekabeln
Montagehalterung
Schablone
•
CD
•
WEEE und
Batterieentsorgung
© 2016 United Technologies Corporation. Alle Rechte vorbehalten.
Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
4 Schrauben und
4 Dübel für Wand- oder
Deckenmontage
4 Schrauben
(M4,8 × 18) zur
Befestigung der
Halterung
Sechskantschlüssel
•
Installationsanleitung
•
BNC-
Monitorausgangskabel
Beschreibung
1.
Netzkabel
2.
CVBS-Ausgang (schwarz)
3.
TVI-Ausgang (grau)
4.
Montagehalterung
5.
Kameragehäuse
6.
Streulichtblende
7.
Objektivabdeckung
8.
Montagehalterung
Hinweis:
Überprüfen Sie vor dem Einrichten eines Systems die
Ausgabeeinstellungen der Kamera. Der TVI-Videoausgang
kann nur an einen DVR mit TVI-Signaleingang angeschlossen
werden. Der CVBS-Ausgang unterstützt Standardmonitore
(bzw. Testmonitore), Kodierer oder DVR.
Mit dem integrierten Schalter kann die WDR-Funktion
aktiviert/deaktiviert werden. Wenn die WDR-Funktion aktiviert
ist, wird der CVBS-Ausgang blockiert.
P/N 1073163-DE • REV A • ISS 07APR16
8
BNC-Ausgang
Menütaste
Schalter
(oben = CVBS
unten = WDR)
