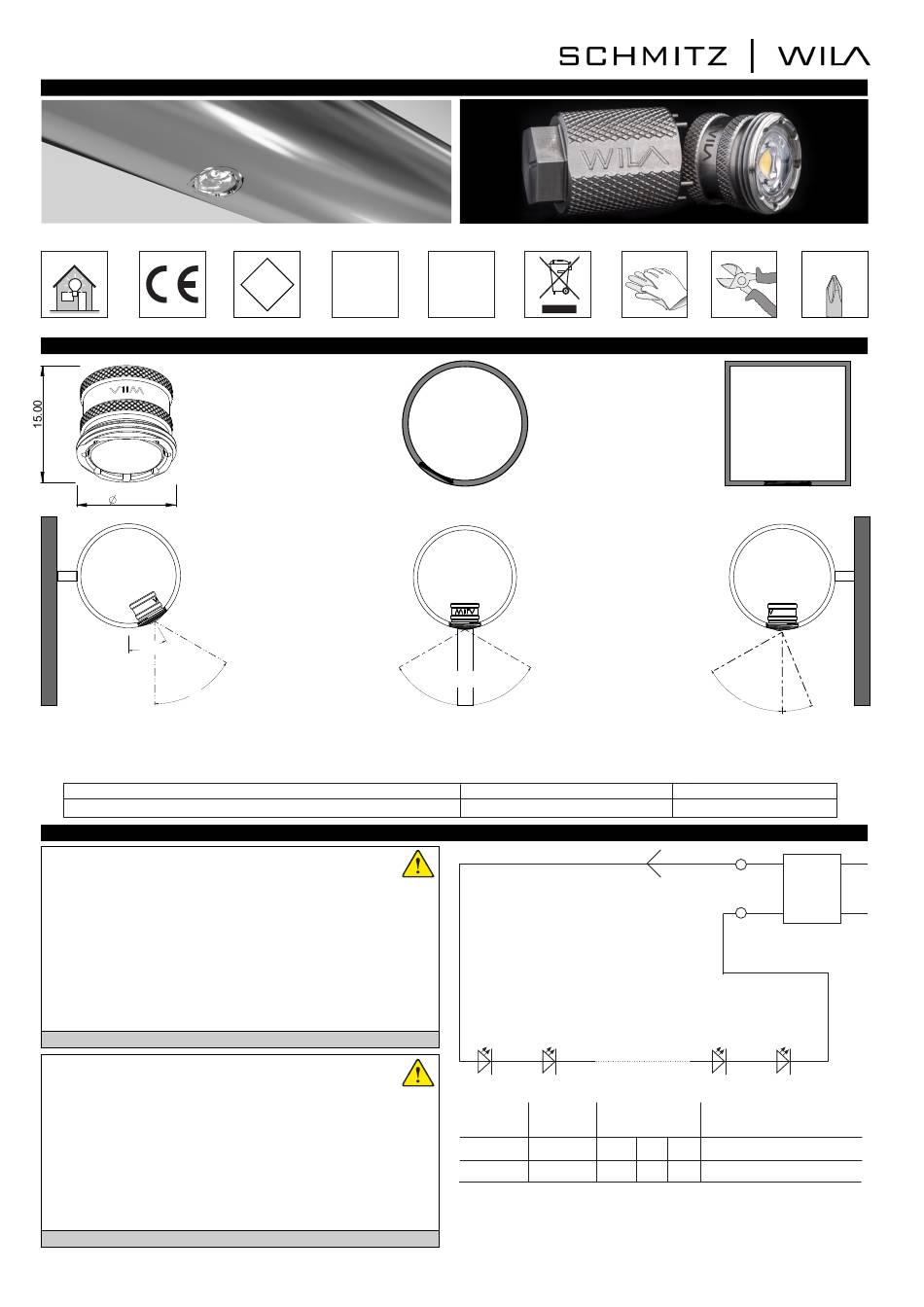

Schmitz-Wila PUCK XT Installation Und Wartung

PUCK XT
LED Handrail Luminaire / LED Handlaufbeleuchtung
Dimensions / Abmessungen
18.00
30°
60°
GB one-sided distribution
Round, standard. Install the Puck by moving it to 30°.
D Einseitig abstrahlend
Rund, Standard. Den Puck um 30° versetzt installieren.
Luminaire description / Leuchtenbeschreibung
Handrail Luminaire
General Safety notes / Algemein Sicherheitshinweise
•
Installation/maintenance only by skilled personnel.
•
Use luminaires only with complete protection covers!
•
During overhaul/maintenance only use original parts.
•
The light source contained in this luminaire shall only be replaced by
the manufacturer or his service agent or a similar qualified person.
•
If any luminaire is subsequently modified, the person responsible for
the modification shall be considered the manufacturer.
•
The manufacturer bears no liability for damage caused by inappropriate
use or application.
•
Due to problems with chemical resistance, choose cleaning materials
which are suitable for plastic.
•
Make all electrical connections before connecting to power
•
Avoid touching LED boards or PCBs
•
Montage/Wartung nur durch Fachkräfte.
•
Die Leuchte darf nur mit ihren vollständigen Schutzabdeckungen
betrieben werden!
•
Bei Instandsetzung/Instandhaltung nur Originalteile verwenden.
•
Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von
ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten
Person ersetzt werden.
•
Werden nachtärglich Änderungen an Leuchten vorgenommen, so gilt
derjenige als Hersteller, der diese Änderung vornimmt.
•
Der Hersteller bernimmt keine Haftung für Schäden, die durch
unsachgemäßen Einsatz entstehen.
•
Chemische Beständigkeit beachten. Nur kunststoffvertrgliche
Reinigungsmittel verwenden.
WILA Lighting Limited
Boston House, Grove Business Park,
Downsview Road, Wantage, Oxfordshire, OX12 9FF, England
T: +44(0)1235 773500, F: +44(0)1235 773533, E-Mail: wila@wila.co.uk
1
III
IP66
GB double-sided distribution
Round and flat, symmetric
D Zweiseitig abstrahlend
rund und flach, symmetrisch
GB
D
IK10
GB wall thickness ≥ 1,5 mm
Drill Ø 17 mm
Thread M18x1
D Wandstärke ≥ 1,5 mm
Bohrung Ø 17 mm Gewinde
M18x1
90°
Dimension / Abmessungen
M18 x 1
- -
+ +
A A
K K
Pucks
per driver /
Art.-Nr.
pro Treiber
83746 1-20 124.5
83747 1-20 124.5
Other drivers available on request
T: +49 2932 96 77 0 F: +49 2932 96 77 77, E-Mail: itz@schmitz-leuchten.de
30-62091 - 08.02.2019
60°
GB one-sided distribution
Round and flat, asymmetric
D Einseitig abstrahlend
rund und flach, asymmetrisch
Weight / Gewicht (kg)
0.5
500 mA
+
-
-
+ +
A A
K
Dimensions / Maße Wattage, operating current,
protection /
in mm
Leistung, Betriebsstrom, Schutzart
L W H
79 22 0-50 W, 500 mA, IP20
79 22 0-50 W, 1-10V, DALI, 500 mA, IP20
SCHMITZ | WILA
Schmitz-Leuchten GmbH & Co. KG
Niedereimerfeld 29 D-59823 Arnsberg
POSI DRIVE
20°
L
LED
Driver
N
-
K
