SOLIDpower BlueGen Arbeitsanweisung

Bop aus- und einbau
Vorschau ausblenden Andere Handbücher für BlueGen:
Inhaltsverzeichnis

Werbung

Quicklinks

BoP Aus- und Einbau
Arbeitsanweisung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOLIDpower BlueGen

Inhaltszusammenfassung für SOLIDpower BlueGen

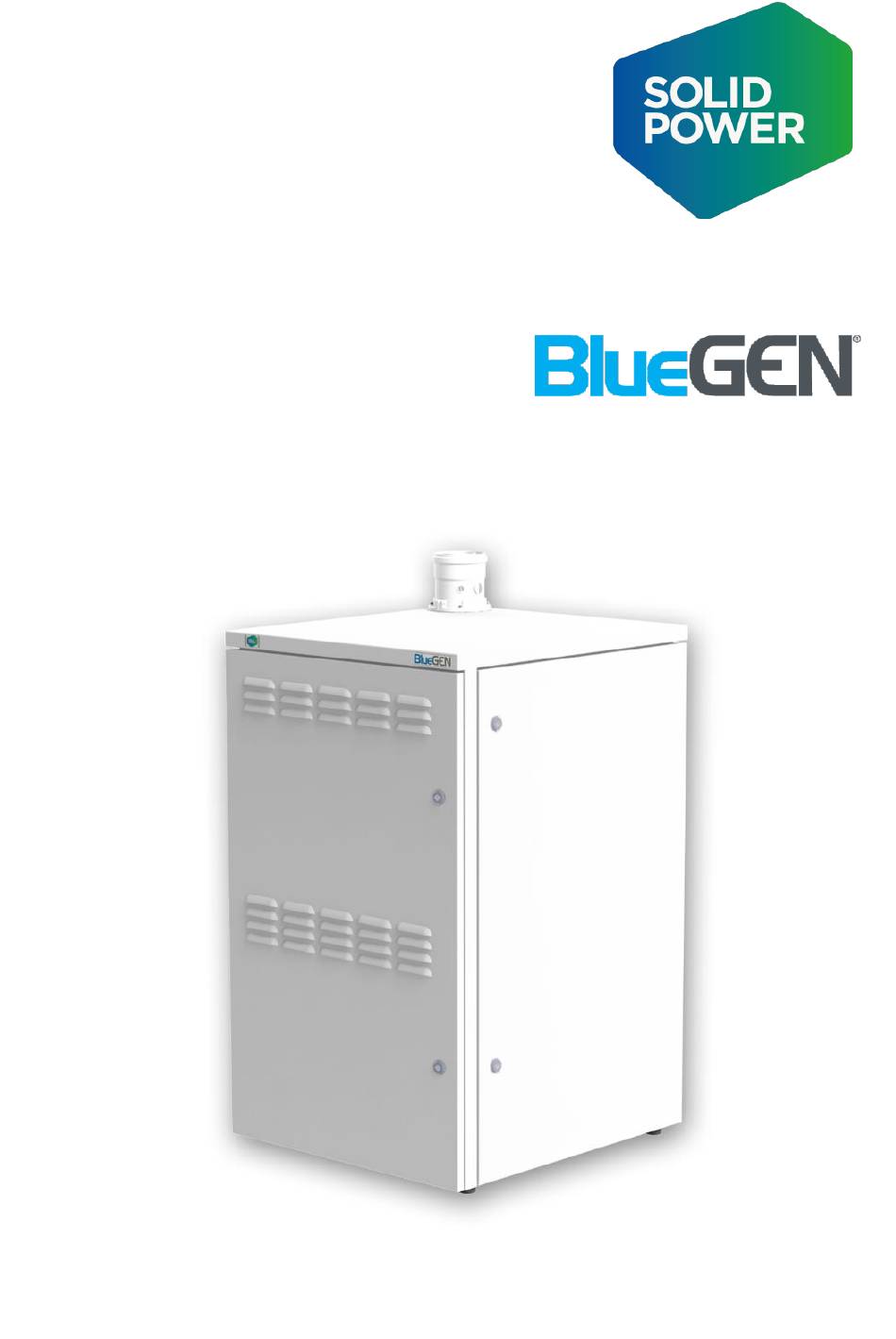

  • Seite 1 BoP Aus- und Einbau Arbeitsanweisung...
  • Seite 3 Urheberrecht & Vertraulichkeit Copyright © SOLIDpower GmbH 2018. Copyright © SOLIDpower GmbH (SP) hat dieses Dokument für die Verwendung durch Mitarbeiter oder autorisierte Vertragspartner von SP vorbereitet. Die Informationen in diesem Dokument sind urheberrechtlich geschützt und vertraulich. Sie werden dem Empfänger auf der Grundlage ausgehändigt, diese Informationen geheim zu halten und sie für den alleinigen Zweck der Installation oder Nutzung von SP-Produkten zu verwenden.

  • Seite 4: Inhaltsverzeichnis

    Arbeitsanweisung BlueGEN BoP Aus- und Einbau Inhaltsverzeichnis Einleitung 1.1. Verwendungszweck ......................... 4 1.2. Legende ............................4 1.3. Anforderungen an das Personal ....................... 6 Arbeitsschutz und Sicherheit 2.1. Arbeitsschutzvorschriften ........................ 6 2.2. Gefahren von der BlueGEN ......................6 Material Austausch BoP 4.1.

  • Seite 5: Einleitung

    Verwendungszweck Diese Arbeitsanweisung beschreibt den Ausbau und den Einbau des Balance-of-Plant (BoP) der BlueGEN. Der Ausbau des BoPs der BlueGEN darf nur nach einer Abkühlung des Systems auf Raumtemperatur erfolgen und wenn der Status “Idle” erreicht ist. Hinweis: Sind Sie bei der Ausführung der in dieser Anleitung beschriebenen Arbeiten unsicher oder haben Sie Fragen, bitte halten Sie Rücksprache mit SP zur Klärung des Sachverhalts.

  • Seite 6: Anforderungen An Das Personal

    Anforderungen an das Personal Nur qualifiziertes, geschultes und von SP autorisiertes Personal darf die in dieser Anleitung beschriebenen Wartungsarbeiten durchführen. SP erteilt für die jeweilig durchzuführenden Wartungsarbeiten pro BlueGEN eine Freigabe, bevor mit den Ausführungen begonnen werden kann. © SOLIDpower GmbH 2018...

  • Seite 7: Arbeitsschutz Und Sicherheit

    Handschuhe und Atemschutz beim Umgang mit Chemikalien und Dämmstoffen.  Spezielle Wärmeschutzhandschuhe sollten in unmittelbarer Reichweite und leicht zugänglich sein.  Beachten Sie alle Warn- und Verbotsschilder, die sich auf dem BlueGEN und im Aufstellungsraum befinden  In unmittelbarer Nähe zur BlueGEN ist Rauchen verboten..

  • Seite 8: Spezifische Gefahren Beim Aus- Und Einbau Des Bops

     Molykote 111 O-Ring Schmierfett (Fa. Dow Corning) Vor der Installation des BoPs in die BlueGEN, wird eine geringe Menge Molykote 111 O-Ring Schmierfett auf das Abgasstück des BoPs und den O-Ringen des Abgaswärmetauschers (WHR) aufgetragen. Die entsprechenden Sicherheitsinformationen finden Sie im Sicherheitsdatenblatt.
  • Seite 9 Die BoP Isolationshaube und die angebrachten Rohre (Kühlluft, Zündelektrode, Gaseinlass) können heiß sein auch wenn die the BlueGEN bereits ausgeschaltet worden ist. Der Ausbau des BoPs der BlueGEN darf nur nach einer Abkühlung des Systems auf Raumtemperatur erfolgen und wenn der Status “Idle” erreicht ist.

  • Seite 10: Material

    Arbeitsanweisung BlueGEN BoP Aus- und Einbau Material Das für den Ein- und Ausbau des BoPs benötigte Material wird in folgender Tabelle gezeigt. Bauteilbeschreibung SPL Artikel-Nr. Menge Maulschlüssel (8mm, 10mm, 20mm, 21mm) Kreuzschraubendreher Flachschraubendreher BoP-Installationsschiene 0602-602862 Gehäuseschlüssel Einweghandschuhe Nach Bedarf Molykote 111 O-Ring Schmierfett (Fa. Dow...

  • Seite 11: Bop Austausch

    Wenn Sie einen BoP von einer bereits in Betrieb befindlichen BlueGEN ausbauen müssen, vergewissern Schritt 1. Sie sich, dass sich das System auf Raumtemperatur und im Status “Idle” befindet. Trennen sie die BlueGEN von allen Medien (Erdgas, Wasser, Elektrizität) und sicheren Sie sie gegen Schritt 2. unbeabsichtigtes Einschalten.
  • Seite 12 Arbeitsanweisung BlueGEN BoP Aus- und Einbau  Kabelbaum des Gasfeuerungsautomaten (GFA) (3 Stecker) Abb. 2: GFA Kabelbaum  SIT Doppelblockventil (3 Stecker) Abb. 3: SIT Stecker  Burkett-Ventil Stecker (1 Stecker) Abb. 4: Burkett Ventil Stecker © SOLIDpower GmbH 2018...
  • Seite 13 Arbeitsanweisung BlueGEN BoP Aus- und Einbau  BoP-Erdungskabel (2 Verbindungen) Abb. 5: BoP-Erdungskabel (BoP Lufteinlass, BoP Isolationshaube)  Schwarzes (minus) Stromkabel (1 Stecker) Abb. 6: Schwarzes (minus) Stromkabel © SOLIDpower GmbH 2018...
  • Seite 14 Arbeitsanweisung BlueGEN BoP Aus- und Einbau Entfernen Sie die flexible Gasleitung zwischen dem BoP und der Entschwefelungspatrone. Schritt 6. Entfernen Sie die flexible Bypassleitung. Kontern Sie die Überwurfverschraubung des Gasschlauches an den Messingverschraubungen und/oder Ventilen beim Losschrauben, um einen Defekt an den Klebeverbindungen der Gasregelstrecke zu vermeiden.
  • Seite 15 Arbeitsanweisung BlueGEN BoP Aus- und Einbau  Lösen Sie alle mechanischen Verbindungen (3 Verbinder) und entnehmen Sie die komplette Luftversorgung Abb.9: Luftversorgung: Mechanische Verbindungen Trennen Sie die Leitungen für das Prozesswasser und des Überdruckablaufs am BoP wie dargestellt. Schritt 8.
  • Seite 16 Arbeitsanweisung BlueGEN BoP Aus- und Einbau Abb. 11: Verschlossene John Guest Verbinder Demontieren Sie die BoP-Sicherungsschiene. Schritt 9. Abb. 12: BoP-Sicherungsschiene Montieren und sichern Sie die BoP-Installationsschiene mit den am Rahmen befindlichen Schrauben. Schritt 10. Richten Sie die Höhe der Schiene mit Hilfe der höhenverstellbaren Füße mit dem Rahmens aus.
  • Seite 17 Arbeitsanweisung BlueGEN BoP Aus- und Einbau Abb. 14: montierte BoP Installationsschiene, höhenverstellbare Füße Ziehen Sie den BoP durch vorsichtiges, evt. ruckartiges Ziehen am Lufteingangsstutzen aus dem BlueGEN heraus. Seien Sie besonders vorsichtig, dass keine Wasserleitungen, Elektrokabel oder Kabelbäume während des Herausziehens eingeklemmt oder anderweitig beschädigt werden.
  • Seite 18 Der BoP kann jetzt von der BlueGEN entfernt werden. Schritt 13. Diese Tätigkeit sollte zu zweit ausgeführt werden, da der BoP zusammen mit der Isolationshaube ca. 55kg schwer sind. Damit ist der Ausbau des BoP aus dem BlueGEN abgeschlossen. © SOLIDpower GmbH 2018...

  • Seite 19: Einbau

    Arbeitsanweisung BlueGEN BoP Aus- und Einbau Einbau Trennen sie die BlueGEN von allen Medien (Erdgas, Wasser, Elektrizität) und sicheren Sie sie gegen Schritt 1. unbeabsichtigtes Einschalten. Öffnen Sie die Gehäusetüren der BlueGEN. Schritt 2. Entnehmen Sie das Wasseraufbereitungssytem (WTS) aus der BlueGEN. Zum Ausbau der WTS müssen Schritt 3.
  • Seite 20 Arbeitsanweisung BlueGEN BoP Aus- und Einbau Abb. 19: montierte BoP Installationsschiene, höhenverstellbare Füße Fetten Sie den BoP Abgasstutzen und die Dichtungen im Abgaswärmetauscher (WHR) mit ein wenig Schritt 5. Molykote 111 O-Ring Schmiermittel ein. Abb. 20: Einzufettende Bauteile Stellen Sie den BoP auf die BoP-Installationsschiene. Diese Tätigkeit sollte zu zweit ausgeführt werden, da Schritt 6.
  • Seite 21 Arbeitsanweisung BlueGEN BoP Aus- und Einbau Schieben Sie den BoP vorsichtig am Lufteingangsstutzen in das Gerät hinein. Beachten Sie, dass der Schritt 8. Abgsstutzen in die WHR eingeführt werden muss. Seien Sie besonders vorsichtig, dass keine Wasserleitungen, Elektrokabel oder Kabelbäume während des Vorgangs eingeklemmt oder anderweitig beschädigt werden.
  • Seite 22 Arbeitsanweisung BlueGEN BoP Aus- und Einbau Montieren Sie die Luftversorgung. Schritt 11.  Befestigen Sie alle mechanischen Verbindungen (3 Stück) Abb. 25: mechanisch befestigte Luftversorgung  Zur richtigen Installation der Luftversorgung beachten Sie bitte folgendes: Eine Unterlegscheibe befindet sich zwischen Schraubenkopf und Rahmen.
  • Seite 23 Arbeitsanweisung BlueGEN BoP Aus- und Einbau  Beachten Sie, dass das Gebläsegehäuse nicht am Gehäuserahmen anliegt Abb. 27: Zwischenraum zwischen Gebläsegehäuse und Gehäuserahmen Verbinden Sie die flexible Gasleitung zwischen Entschwefelungpatrone und BoP die Bypassleitung. Schritt 12. Abb. 28: Flexible Gasleitungen...
  • Seite 24 Arbeitsanweisung BlueGEN BoP Aus- und Einbau Verbinden Sie alle elektischen Leitungen: Schritt 13.  Kabelbaum des GFA (3 Stecker) Abb. 29: GFA Kabelbaum  SIT Doppelblockventil (3 Stecker) Abb. 30: SIT Stecker  Burkett-Ventil Stecker (1 Stecker) Abb. 31: Burkett-Ventil Stecker...
  • Seite 25 Arbeitsanweisung BlueGEN BoP Aus- und Einbau  BoP-Erdungskabel (2 Verbindungen) Abb. 32: BoP- Erdungskabel (BoP Lufteinlass, BoP Isolationshaube) Beachten Sie am Lufteingangsstutzen, dass sich ein Federring zwischen Mutter und Kabelschuh befindet. Abb. 33: BoP-Lufteingangsstutzen  Schwarzes (minus) Stromkabel Abb. 34: Schwarzes (minus) Stromkabel...
  • Seite 26 Schritt 14. Abb. 36: Prozesswasser- und Überdruckablaufanschluss am BoP Setzen Sie die WTS wieder in die BlueGEN ein und sichern sie diese auf dem Gehäuseboden. Schritt 15. Stellen Sie sicher, daß beim Einsetzen der WTS in die BlueGEN keine Schläuche eingeknickt werden und die Verkabelung nicht im Weg ist.

  • Seite 27: Wiederaufnahme Des Regulären Betriebs (Nur Für Sp!)

    Arbeitsanweisung BlueGEN BoP Aus- und Einbau Schließen Sie die Türen der BlueGEN. Schritt 16. Der Einbau des BoP’s ist damit abgeschlossen. Informieren Sie SP über den Abschluss der Wartungstätigkeiten. 4.4. Wiederaufnahme des regulären Betriebs (Nur für SP!) Nach Beendigung der Wartungsarbeit ist die Anlage vom Betriebszustand „Idle“ wieder in den Schritt 1.
  • Seite 28 SOLIDpower GmbH Borsigstrasse 80 D-52525, Heinsberg, Germany Technik-Hotline: +49 (0)2452 15 3701 Vertrieb: +49 (0)2452 15 3758 Fax: +49 (0)2452 15 3755 Anfragen: info@solidpower.com Service: serviceDE@solidpower.com www.solidpower.com...
