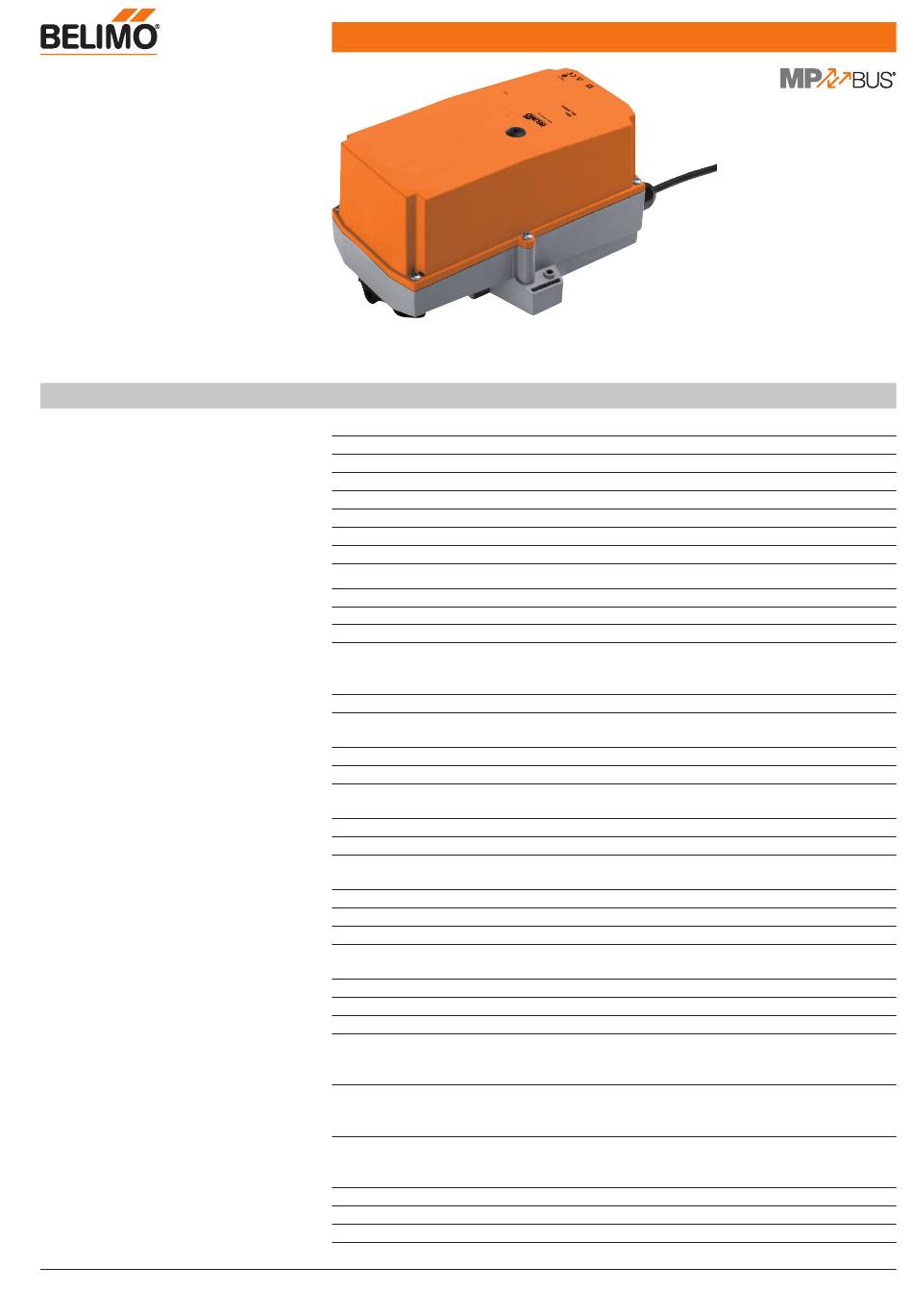

Kommunikationsfähiger RobustLine-
Klappenantrieb für das Verstellen
von Klappen in industriellen
Anlagen und in der technischen
Gebäudeausrüstung
• Klappengrösse bis ca. 2 m²
• Nenndrehmoment 10 Nm
• Nennspannung AC/DC 24 V
• Ansteuerung Stetig DC (0)2...10 V
veränderbar
• Stellungsrückmeldung DC 2...10 V
veränderbar
• Konvertierung von Sensorsignalen
• Kommunikation via MP-Bus von
Belimo
• Optimaler Schutz gegen Korrosion
und chemische Einflüsse, UV-
Strahlung, Nässe und Kondensation
Technische Daten
Elektrische Daten
Funktionsdaten
www.belimo.eu
Technisches Datenblatt
Nennspannung
Nennspannung Frequenz
Funktionsbereich
Leistungsverbrauch Betrieb
Leistungsverbrauch Ruhestellung
Leistungsverbrauch Dimensionierung
Anschluss Speisung / Steuerung
Parallelbetrieb
Drehmoment Motor
Drehmoment veränderbar
Stellsignal Y
Stellsignal Y Hinweis
Stellsignal Y veränderbar
Arbeitsbereich Y
Arbeitsbereich Y veränderbar
Stellungsrückmeldung U
Stellungsrückmeldung U Hinweis
Stellungsrückmeldung U veränderbar
Gleichlauf
Laufrichtung Motor
Laufrichtung Hinweis
Laufrichtung veränderbar
Handverstellung
Drehwinkel
Drehwinkel Hinweis
Laufzeit Motor
Laufzeit Motor veränderbar
Adaption Stellbereich
Adaption Stellbereich veränderbar
Zwangssteuerung
Zwangssteuerung veränderbar
Schallleistungspegel Motor
Achsmitnahme
Stellungsanzeige
NM24P-MP • de-ch • 2015-08-14 • Änderung vorbehalten
AC/DC 24 V
50/60 Hz
AC 19.2...28.8 V / DC 21.6...28.8 V
3.5 W
1.4 W
6 VA
Kabel 1 m, 4 x 0.75 mm² (halogenfrei)
Ja (Leistungsdaten beachten)
min. 10 Nm
25%, 50%, 75% reduziert
DC 0...10 V
Eingangswiderstand 100 kΩ
Auf-Zu
3-Punkt (nur AC)
Stetig (DC 0...32 V)
DC 2...10 V
Startpunkt DC 0.5...30 V
Endpunkt DC 2.5...32 V
DC 2...10 V
max. 0.5 mA
Startpunkt DC 0.5...8 V
Endpunkt DC 2.5...10 V
±5%
wählbar mit Schalter 0 / 1
Y = 0 V: bei Schalterstellung 0 (linksdrehend) /
1 (rechtsdrehend)
elektronisch reversierbar
Getriebeausrastung mit Drucktaste, arretierbar
max. 95°
beidseitig begrenzbar durch verstellbare
mechanische Anschläge
150 s / 90°
43...173 s
manuell
keine Aktion
Adaption beim Einschalten
Adaption nach Drücken der Geriebeausrasttaste
MAX (maximale Position) = 100%
MIN (minimale Position) = 0%
ZS (Zwischenstellung, nur AC) = 50%
MAX = (MIN + 32%)...100%
MIN = 0%...(MAX – 32%)
ZS = MIN...MAX
35 dB(A)
Universalklemmbock 10...20 mm
mechanisch, aufsteckbar
NM24P-MP
