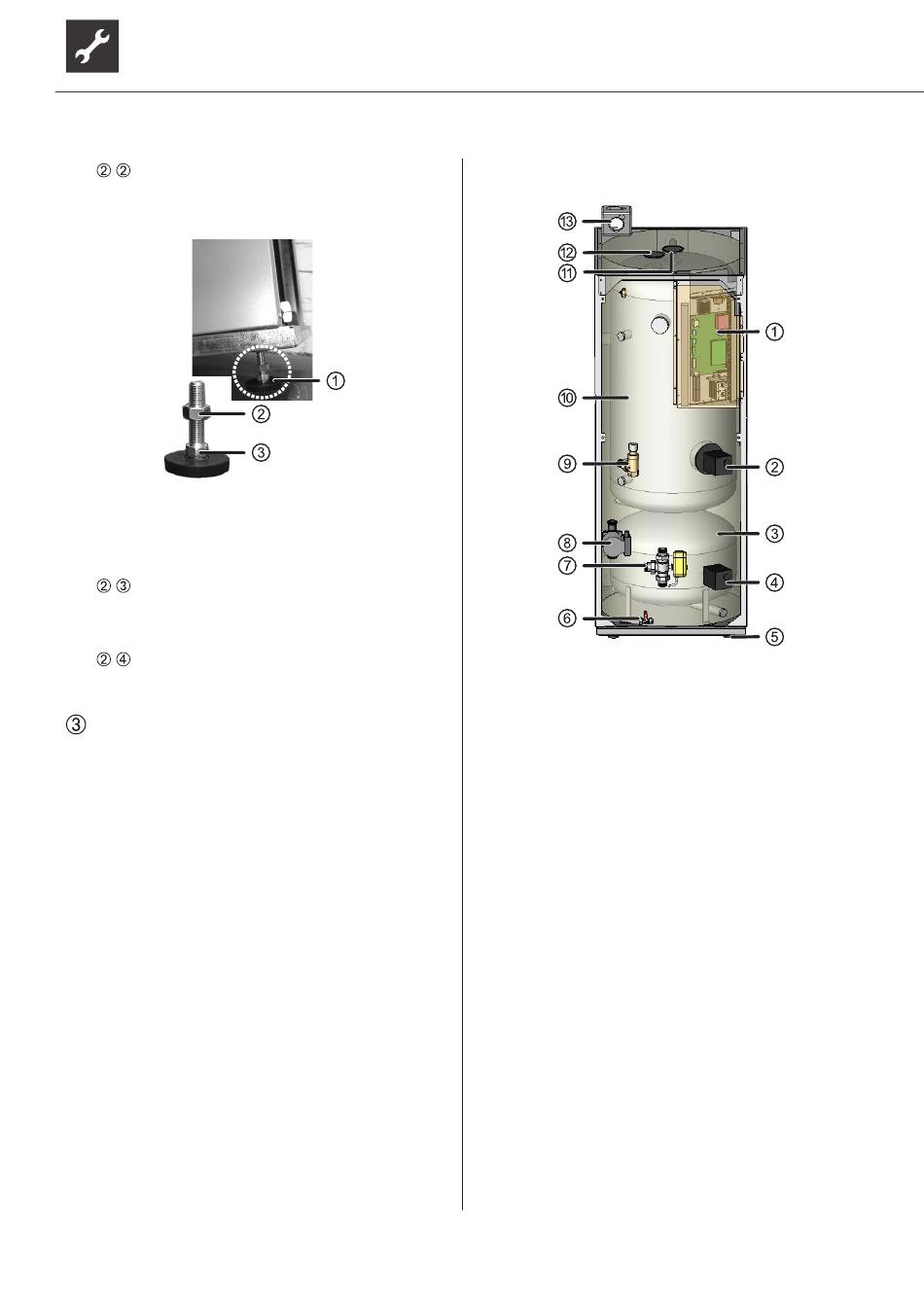

Am Geräteboden vorne und hinten je einen
Standfuß montieren.
1 Standfuß
2 Kontermutter
3 Stellschraube
•
Gerät langsam und vorsichtig in die Ausgangs-
stellung zurückkippen.
•
Vorgang an der anderen Gerätseite wiederholen.
Seitenwände montieren und Gerät am Stand-
ort endgültig platzieren. Kleinere Unebenheiten
durch die vier Stellschrauben ausgleichen. An-
schließend Kontermuttern anziehen.
8
Technische Änderungen vorbehalten | 83054000eDE – Originalbetriebsanleitung | ait-deutschland GmbH
Gerätekomponenten
1 Elektrischer Schaltkasten
2 Option für den Einbau eines
Elektroheizstabes
(Heizstab nicht im Lieferumfang;
Heizstab für Trinkwarmwasserspeicher
bis max.1 x EHZ 45F)
3 Pufferspeicher
4 Möglichkeit für den Einbau eines
Elektroheizstabes
(Heizstab nicht im Lieferumfang; Heizstab
für Pufferspeicher bis max. 1 x EHZ 60)
5 Stellfüsse (4x)
6 Füll- und Entleerhahn Heizkreis
7 Umschaltventil Trinkwarmwasser
8 Umwälzpumpe Heizkreis (HUP)
9 Überströmventil
10 Trinkwarmwasserspeicher
11 Fremdstromanode für
Trinkwarmwasserspeicher
12 Trinkwarmwasser-Temperaturfühler
13 Sicherheitsbaugruppe Heizkreis (isoliert)
