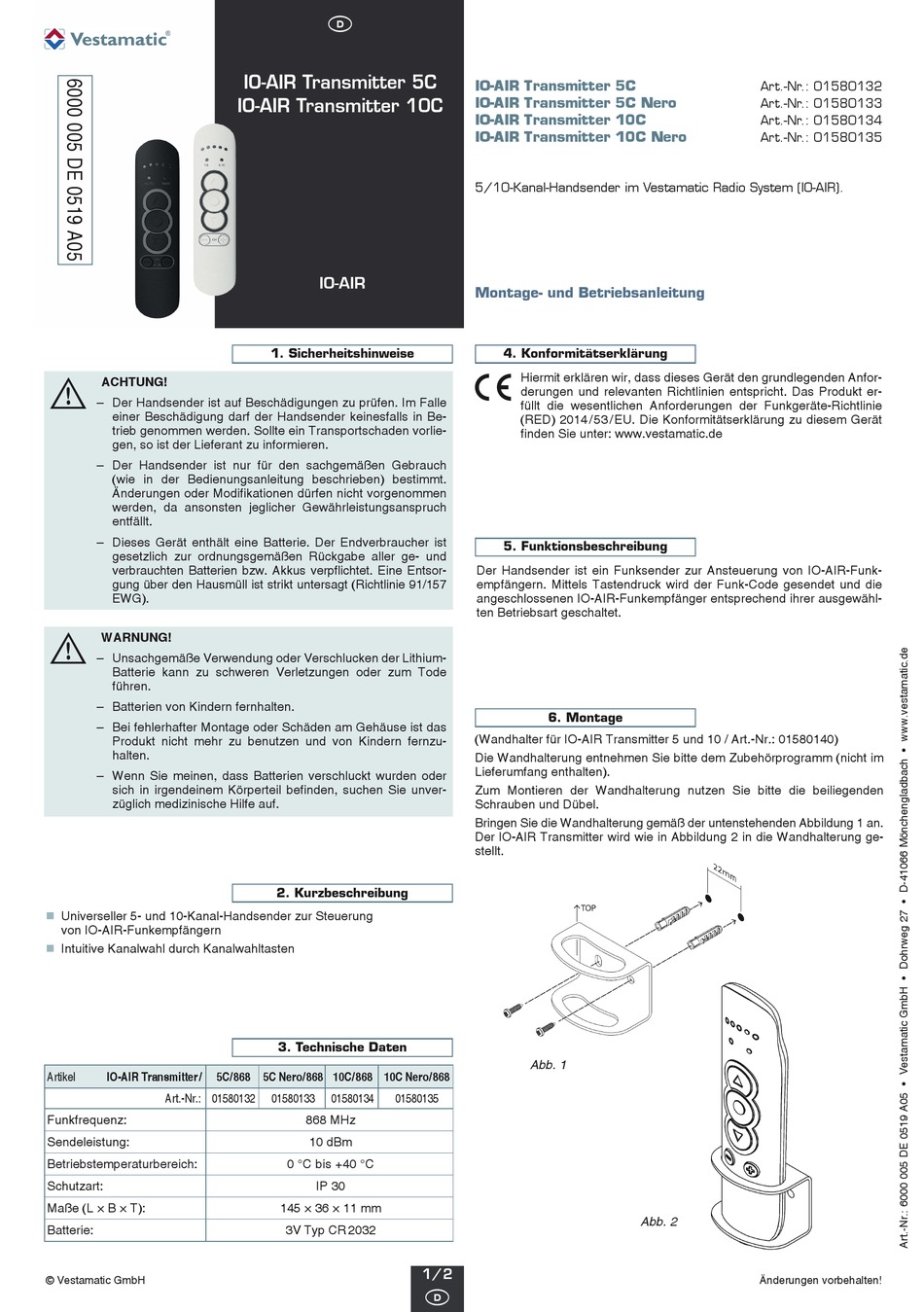

Vestamatic 5C Montage- Und Betriebsanleitung

Ä
ACHTUNG!
– Der Handsender ist auf Beschädigungen zu prüfen. Im Falle
einer Beschädigung darf der Handsender keinesfalls in Be-
trieb genommen werden. Sollte ein Transportschaden vorlie-
gen, so ist der Liefe rant zu informieren.
– Der Handsender ist nur für den sachgemäßen Gebrauch
(wie in der Bedienungsanleitung beschrieben) bestimmt.
Änderungen oder Modifikationen dürfen nicht vorgenommen
werden, da ansonsten jeglicher Gewährleistungsanspruch
entfällt.
– Dieses Gerät enthält eine Batterie. Der Endverbraucher ist
gesetzlich zur ordnungsgemäßen Rückgabe aller ge- und
ver brauchten Batterien bzw. Akkus verpflichtet. Eine Entsor-
gung über den Hausmüll ist strikt untersagt (Richtlinie 91/157
EWG).
Ä WARNUNG!
– Unsachgemäße Verwendung oder Verschlucken der Lithium-
Batterie kann zu schweren Verletzungen oder zum Tode
führen.
– Batterien von Kindern fernhalten.
– Bei fehlerhafter Montage oder Schäden am Gehäuse ist das
Produkt nicht mehr zu benutzen und von Kindern fernzu-
halten.
– Wenn Sie meinen, dass Batterien verschluckt wurden oder
sich in irgendeinem Körperteil befinden, suchen Sie unver-
züglich medizinische Hilfe auf.
Universeller 5- und 10-Kanal-Handsender zur Steuerung
„
von IO-AIR-Funkempfängern
„ Intuitive Kanalwahl durch Kanalwahltasten
Artikel IO-AIR Transmitter / 5C / 868 5C Nero / 868 10C / 868 10C Nero / 868
Art.-Nr.: 01580132
Funkfrequenz:
Sendeleistung:
Betriebstemperaturbereich:
Schutzart:
Maße (L × B × T):
Batterie:
© Vestamatic GmbH
D
IO-AIR Transmitter 5C
IO-AIR Transmitter 10C
IO-AIR
1. Sicherheitshinweise
2. Kurzbeschreibung
3. Technische Daten
01580133 01580134 01580135
868 MHz
10 dBm
0 °C bis +40 °C
IP 30
145 × 36 × 11 mm
3V Typ CR 2032
IO-AIR Transmitter 5C
IO-AIR Transmitter 5C Nero
IO-AIR Transmitter 10C
IO-AIR Transmitter 10C Nero
5/10-Kanal-Handsender im Vestamatic Radio System (IO-AIR).
Montage- und Betriebsanleitung
4. Konformitätserklärung
p
Hiermit erklären wir, dass dieses Gerät den grundlegenden Anfor-
derungen und relevanten Richtlinien entspricht. Das Produkt er-
füllt die wesentlichen Anforderungen der Funkgeräte-Richtlinie
(RED) 2014 / 53 / EU. Die Konformitätserklärung zu diesem Gerät
finden Sie unter: www.vestamatic.de
5. Funktionsbeschreibung
Der Handsender ist ein Funksender zur Ansteuerung von IO-AIR-Funk-
empfängern. Mittels Tastendruck wird der Funk-Code gesendet und die
angeschlossenen IO-AIR-Funkempfänger entsprechend ihrer ausgewähl-
ten Betriebsart geschaltet.
6. Montage
(Wandhalter für IO-AIR Transmitter 5 und 10 / Art.-Nr.: 01580140)
Die Wandhalterung entnehmen Sie bitte dem Zubehörprogramm (nicht im
Lieferumfang enthalten).
Zum Montieren der Wandhalterung nutzen Sie bitte die beiliegenden
Schrauben und Dübel.
Bringen Sie die Wandhalterung gemäß der untenstehenden Abbildung 1 an.
Der IO-AIR Transmitter wird wie in Abbildung 2 in die Wandhalterung ge-
stellt.
Abb. 1
1/2
D
IO-AIR Transmitter 5C / 10C
Art.-Nr.: 01580132
Art.-Nr.: 01580133
Art.-Nr.: 01580134
Art.-Nr.: 01580135
Abb. 2
Änderungen vorbehalten!
