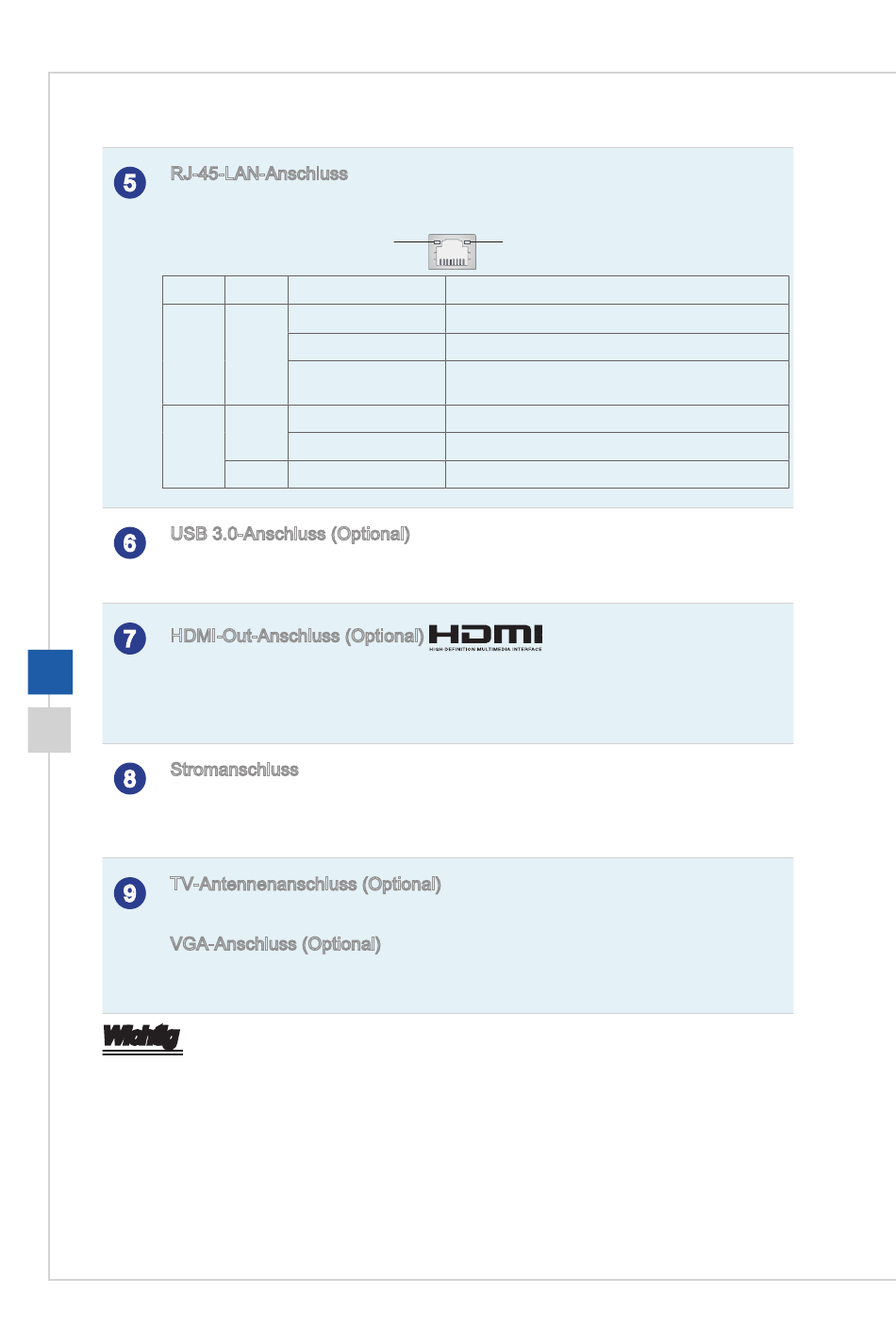

RJ-45-LAN-Anschluss
5
Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem Local Area Network
(LAN)� Hier können Sie ein Netzwerkkabel anschließen�
LED
Links
Rechts
USB 3�0-Anschluss (Optional)
6
Der USB 3�0-Anschluss ist abwärtskompatibel mit USB 2�0 Geräten und unterstützt
Datentransferraten bis zu 5 Gbit/s (SuperSpeed)�
7
HDMI-Out-Anschluss (Optional)
HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AV-Schnittstelle
1-8
zur Übertragung unkomprimierter Audio-/Videodatenströme� HDMI unterstützt sämtliche
Videoformate wie Standard, Erweitert und HD� Zusätzlich wird Mehrkanal-Digitalaudio
über dasselbe Kabel übertragen�
Stromanschluss
8
Das AC-DC-Adapter wandelt Wechselspannung für diesen Anschluss in Gleichspannung
um� Die über diesen Anschluss gelieferte Spannung versorgt den PC mit Strom�
Vermeiden Sie Schäden am PC, indem Sie stets das mitgelieferte Netzteil verwenden�
TV-Antennenanschluss (Optional)
9
Dieser Anschluss wird für eine digitale TV-Antenne zur Verfügung gestellt�
VGA-Anschluss (Optional)
Die DB15-polige Buchse unterstützt Monitoren und anderen Geräten mit VGA
Schnittstelle�
Wichtig
•
Wir empfehlen Ihnen aus Sicherheitsgründen, das Netzteil zuerst an Ihren All-
in-One PC anzuschließen und erst dann das Netzkabel mit einer Steckdose zu
verbinden�
•
High Speed-USB-Geräte sollten an den blau markierten USB 3�0-Anschlüssen an-
gesteckt werden, während langsame USB-Geräte (wie Maus oder Tastatur) an den
USB 2�0-Anschlüssen auf der Rückseite angeschlossen werden sollten�
Gelb
Farbe
LED-Status
Gelb
Aus
Ein (ständig leuchtend)
Ein (blinkt)
Grün
Aus
Ein
Orange
Ein
Grün/ Orange
Zustand
LAN-Verbindung besteht nicht�
LAN-Verbindung besteht�
Der Computer kommuniziert mit einem anderen
Computer im LAN�
Datengeschwindigkeit von 10 Mbit/s ausgewählt�
Datengeschwindigkeit von 100 Mbit/s ausgewählt�
Datengeschwindigkeit von 1000 Mbit/s ausgewählt�
®
