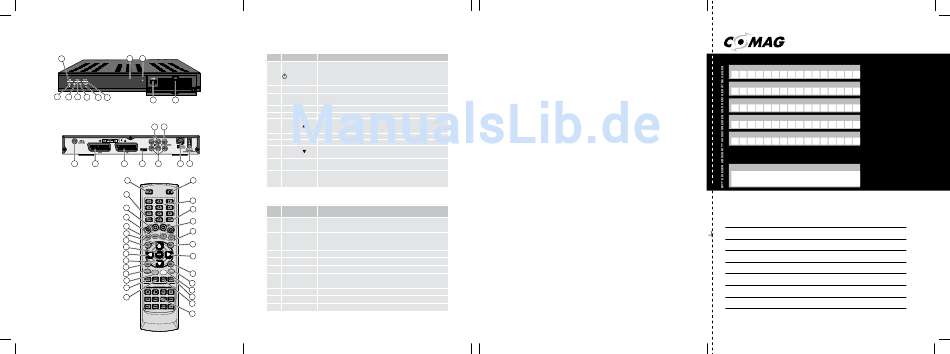

Geräteübersicht
1. Vorderseite Receiver
2
3
1
POWER
ZDF
4
5
6
7
8
9
10
11
2. Rückseite Receiver
8
9
FF
R
HDMI
Y
Pb
Pr
1
2
3
4
5
6
7
1
2
3. Fernbedienung
28
3
27
4
26
5
25
6
24
23
7
22
21
8
20
19
18
9
17
10
16
11
15
12
13
14
Geräteübersicht
1. Vorderseite Receiver
Nr.
Taste/Anzeige
Erklärung
Wechsel zwischen Betriebs-Modus und Standby-Modus.
Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden
1
die Werkseinstellungen wiederhergestellt. Achtung! Dabei gehen
Ihre persönlichen Einstellungen verloren.
2
Display
8-stelliges alphanumerisches Display
Rote LED leuchtet, wenn der Receiver eingeschaltet
3
POWER
oder im Standby-Betrieb ist
4
Taste VOL-
Lautstärke senken; Cursor-Bewegung links
5
Taste VOL+
Lautstärke anheben; Cursor-Bewegung rechts
Wechsel zum nächst höheren Programmplatz
6
Taste CH
Cursor-Bewegung aufwärts
7
Taste OK
Bestätigung
8
Menu
Menü aufrufen/einen Menüschritt zurück
Wechsel zum nächst niedrigeren Programmplatz
9
Taste CH
Cursor-Bewegung abwärts
USB-
10
Zum Anschluss eines USB-Speichermediums
Schnittstelle
Common
11
Interface
Zum Einschieben eines Common Interface-Moduls
Einschub
2. Rückseite Receiver
Anschluss/
Nr.
Erklärung
Schalter
1
LNB-Anschluss für Antennen-Kabel
LNB-IN
VCR (Eingang
2
SCART-Anschluss A/V-Aufnahme-Gerät
und Ausgang)
3
TV (Ausgang)
SCART-Anschluss TV-Gerät
4
HDMI
HDMI-Ausgang
5
YPbPr
YPbPr Komponenten-Ausgang
100–240 V~
6
50/60 Hz, 33 W
Netz-Anschluss
max.
7
ON/OFF
Netz-Schalter
8
AUDIO L, R
Audioausgang Stereo L, R Cinch
9
Coaxial
Digitaler Audioausgang koaxial
Formular zur Abwicklung eines Defekts
Absender Bitte Blockschrift in GROSSBUCHSTABEN • Kästchen beachten
Name
Vorname
Straße
Serviceadresse:
COMAG Handels AG
Zillenhardtstr. 41
PLZ und Ort
D-73037 Göppingen
Service-Hotline:
Telefon mit Vorwahl
0900 11 COMAG
(0900 11 26624)
0,49 €/min im deutschen
Festnetz. Mobilfunk
ggf. abweichend.
Modell: SL 100HD PVRready 2CI
Unterschrift des Käufers
E-Mail:
hotline@comag-ag.de
Fehlerangabe:
