Inhaltszusammenfassung für ACT Motor DM542

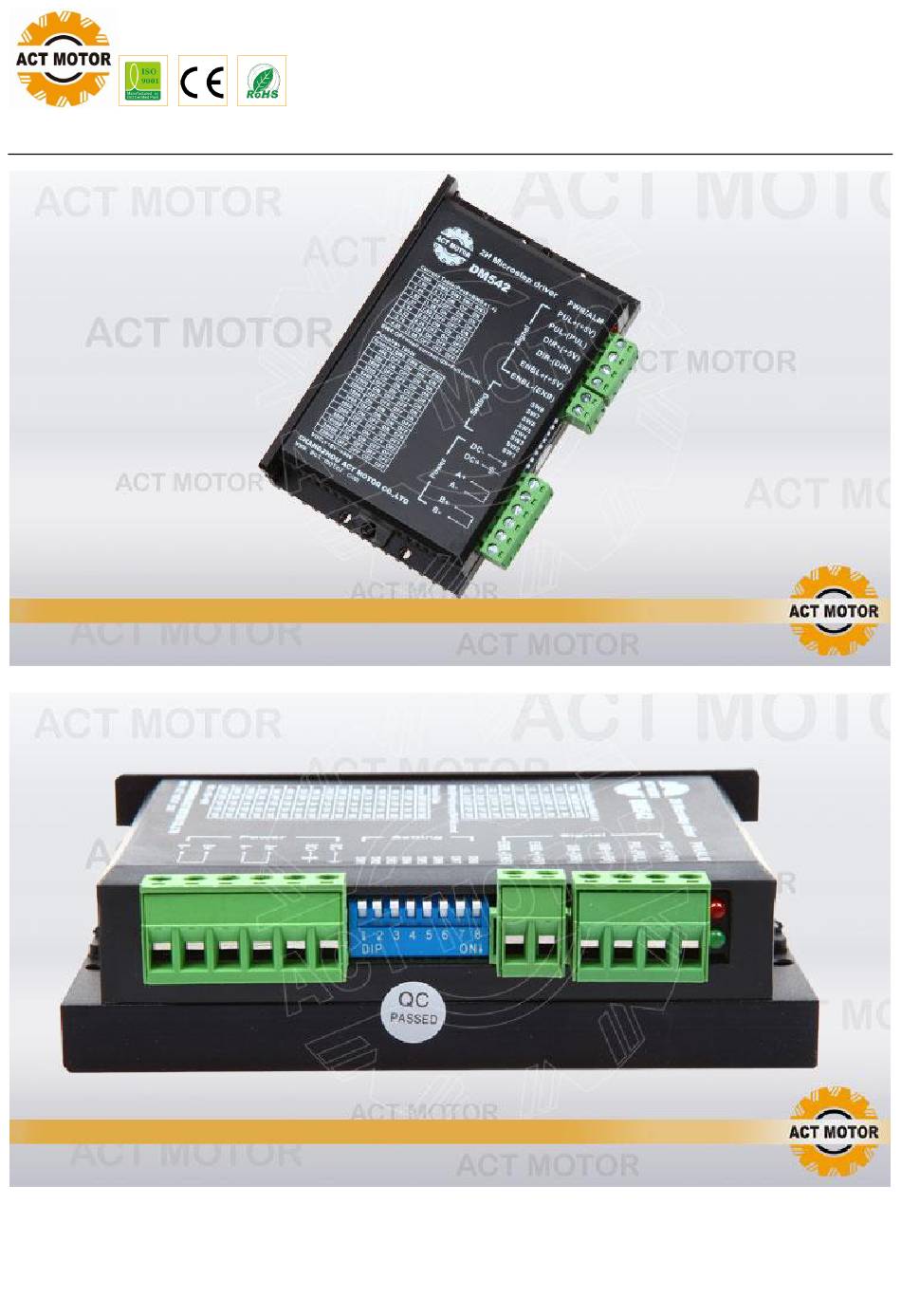

  • Seite 1 ACT Motor GmbH...
  • Seite 2: Elektrische Spezifikationen

    Der DM542 gehört zu den 2-Phasen Hybrid Schrittmotor Treibern. Die Betriebsspannung liegt zwischen 18 bis 50 VDC. Der DM542 wurde für alle Arten von 2-Phasen Hybridschrittmotoren entwickelt, die einen Außendurchmesser von 42 bis 86 mm haben und einen Phasenstrom von weniger als 4,0 A benötigen.
  • Seite 3 ACT Motor GmbH Feuchtigkeit keine Kondensation, keine Wassertropfen nicht in der Nähe von brennbaren Gasen und leitfähigem Staub betreiben Gewicht 200g Zuweisungen und Beschreibung der Pins: 1) Verbindungs-Pin Konfiguration Pin Funktion Details PUL +,PUL- Implussignal, PUL+ ist das positive Ende für den Impulseingang PUL- ist das negative Ende für den Impulseingang...
  • Seite 4 ACT Motor GmbH Abb. 1. Schaltung des Eingangsanschlusses (Positive Verbindung) - PC Ausgang mit offenem Kollektor Abb. 2. Schaltung des Eingangsanschlusses (Negative Verbindung) - PC PNP-Ausgang Achtung: VCC=5V, R=0 VCC=12V, R=1K, >1/8W VCC=24V, R=2K,>1/8W R muss mit dem Steuerunssignalteil verbunden werden.
  • Seite 5 ACT Motor GmbH Funktionsauswahl (Diese Funktion werden mit den DIP Stiften erreichen) 1) Die Mikroschrittsauflösung wird durch SW 5,6,7und 8 der in der folgenden Tabelle dargestellten DIP-Schalter eingestellt: PULSE/ 1600 3200 6400 1280 2560 1000 2000 4000 5000 8000 1000...
  • Seite 6 ACT Motor GmbH Stromanschlüsse +V、GND: Stromversorgung. +V: Stromversorgung, 16~50 VDC, einschließlich Spannungsschwankungen und EMF-Spannung. Der maximale nutzbare Strom beträgt 5A. (2) A+ A- B+ B-: mit Zweiphasen-Schrittmotoren verbinden Der Antrieb & die 2-Phasen-Hybridschrittmotoren verwenden einen Anschluss mit vier Leitungen. Der Motor kann mit paralleler Verbindung und zweipoliger Reihenschaltung angeschlossen werden.
  • Seite 7: Fehlerbehebung

    ACT Motor GmbH Befestigung Um den Treiber herum wird ein Abstand von 20mm benötigt, die Aufstellung neben Heizgeräten ist nicht zulässig. Staub, Ölnebel, ätzendes Gas, Feuchtigkeit und starke Vibrationsstellen müssen in unmittelbarer Nähe vermieden werden. (Einheit=mm) Abb. 3 Fehlerbehebung 1) Status der Leuchtanzeige PWR: grün: normale Arbeitslicht.
  • Seite 8 ACT Motor GmbH Alarmanzeiger Gründe Maßnahmen Falscher Stomanschluss Stromanschluss prüfen LED ausgeschaltet Niederspanniger Strom Stromspannung Falscher Anschluss des Schaltung neu verbinden Der Motor funktioniert Schrittmotors nicht, keine RESET Signal ist eingesellt Haltemoment. RESET ausstellen stellen bei Offline Der Motor funktioniert...
  • Seite 9 ACT Motor GmbH Ein vollständiges Schrittmotor-Steuersystem sollte Schrittantriebe, Gleichstromversorgung und Controller (Impulsquelle) enthalten. Folgende Abbildung stellt einen typischen Systemschaltplan dar. Controller. Controller Power supply: Stromversorgung Stepper motor: Schrittmotor Driver: Antrieb...
  • Seite 10 ACT Motor GmbH ACT MOTOR GmbH http://www.act-motor.de Contact: Eva Seyer E-mail: eva.seyer@act-motor.com TEL: +49 421 5142 6266 FAX: +49 421 5142 6265...
