  • Seite 1 AZ Montierung Pro Texte und Bilder iOptron und TS-Optics ®...
  • Seite 2 Bedienungsanleitung Dieses Produkt ist ein Präzisionsinstrument. Bitte lesen Sie die gesamte Bedienungsanleitung, bevor Sie die Montierung in Betrieb nehmen. Wenn Sie Fragen haben, kontaktieren Sie uns bitte unter info@teleskop-service.de WARNUNG! NIEMALS EIN TELESKOP VERWENDEN, UM IN DIE SONNE OHNE FILTER ZU SCHAUEN! Ein Blick auf oder in die Nähe der Sonne führt zu sofortigen und irreversiblen Schäden am Auge.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ® iOptron AZ Mount Pro ..................... 4 Beschreibung der Einzelteile ..................6 Die Go2Nova 8407 Handbox ..................7 Montierung zusammenstellen ................. 10 Setup der Handbox ....................16 Alle Funktionen des Go2Nova® Handcontroller ............ 21 Einstellungen ……………………..……………………………………………………… 23 Instandhaltung und Service ..................37...

  • Seite 4: Ioptron ® Az Mount Pro

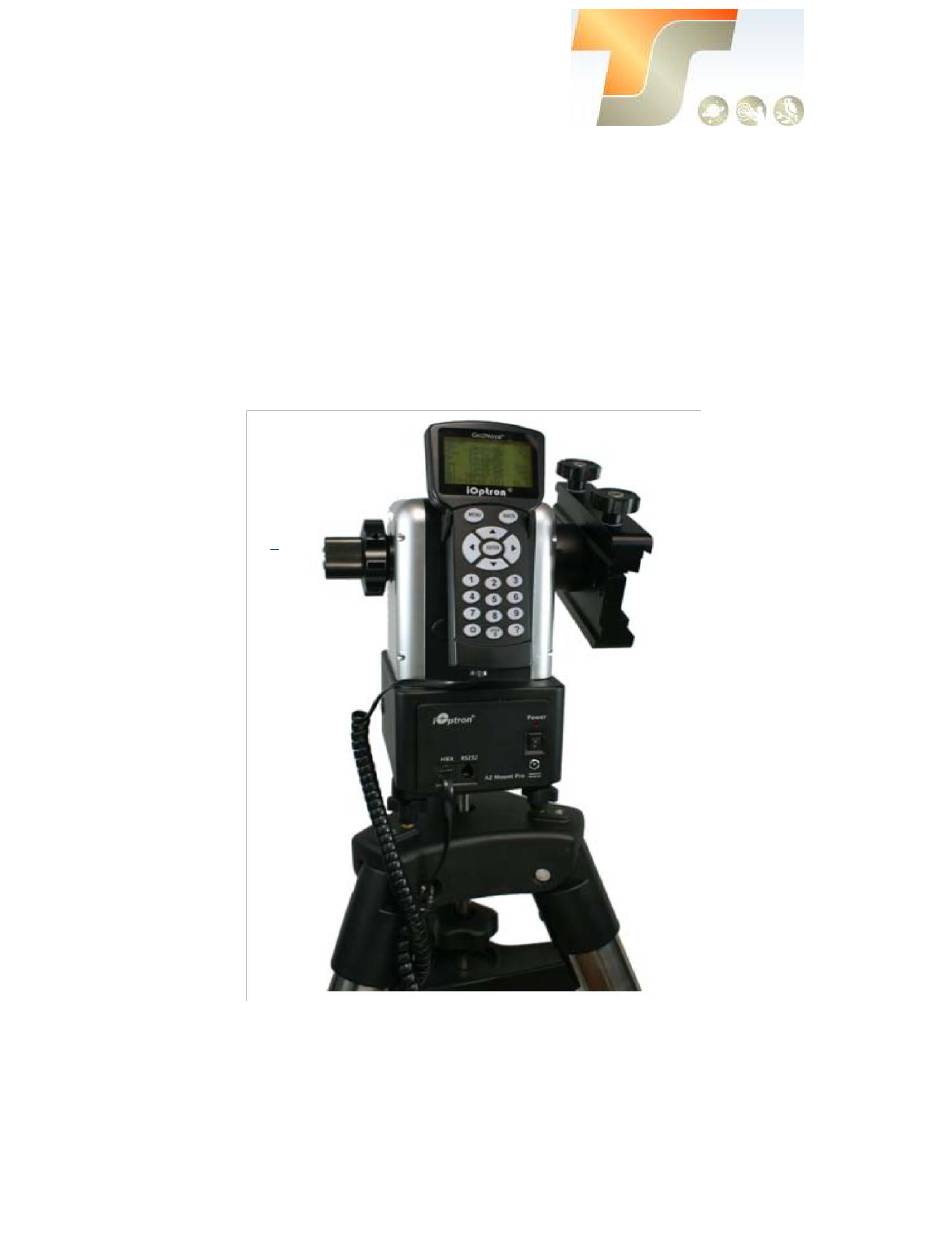

    1. iOptron AZ Mount Pro Montierung Übersicht Die AZ Mount Pro Montierung mit intuitivem GOTO-Setup "Level and Go". Wir nennen es "Level and Go", den Begriff, mit dem das einfache Setup-Routing von iOptron be- schrieben wird. Mit der eingebauten Präzisionswasserwaage kann der Bediener die Montierung ein- fach ausrichten.

  • Seite 5: Lieferumfang

    Lieferumfang ♦ Montierung ♦ Interner Akku ♦ Handkontroller ♦ Gegengewicht 4,5 kg ♦ Ladegerät ♦ Stativ (Edelstahlbeine, 2" Durchmesser) ♦ Aluminiumkoffer...

  • Seite 6: Beschreibung Der Einzelteile

    2. Beschreibung der Einzelteile 1. Höhenverriegelung 10. Feststellschraube für Montierung 2. Gegengewichtsstange 11. Wasserwaage 3. Feststellung GGW Stange 12. Handboxhalterung 4. Montierungsgehäuse 13. Schwalbenschwanzhalterung 5. Stativ Feststellachse 14. Handbox-Port 6. Stativspreizer 15. Serielle RS232-Schnittstelle 7. Stativfeststellschraube 16. Betriebsspannungs LED 8. Feststellschraube 17.

  • Seite 7: Tastenbeschreibung

    ® 3. Go2Nova 8407 Hand Controller DEC+ DEC- Serial Der Go2Nova® 8407 Handcontroller (HC) ist der Standardcontroller für die Montierung. Er hat einen integrierten Temperaturregler, der dafür sorgt, dass es bei -20ºC (-4ºF) betrieben werden kann. Der Handcontroller hat einen großen LCD-Bildschirm, Funktions-, Richtungs- und Zifferntasten auf der Vorderseite;...
  • Seite 8 • Pfeil (▲ ▼ ◄►) Tasten: Die Pfeiltasten dienen zur Steuerung der Bewegung von DEC und R.A. Achsen. Halten Sie ▲ (DEC +), ▼ (DEC-) gedrückt, um ein Teleskop entlang der DEC-Richtung zu bewegen, ◄ (R.A. +), ► (R.A.-), um ein Teleskop entlang der RA-Richtung zu bewegen. Sie werden auch verwendet, um im Menü...

  • Seite 9: Lcd-Bildschirm

    LCD Bildschirm Der 8407 Handcontroller verfügt über einen großen achtzeiligen LCD-Bildschirm mit 21 Zeichen pro Zeile, der alle unten gezeigten Informationen anzeigt. Die Benutzeroberfläche ist einfach und leicht zu bedienen. Zielname / Montierungs-Position: Zeigt den Namen des Ziels, auf das das Teleskop momentan zeigt, oder die aktuelle Montierungs-Position an.

  • Seite 10: Montierung Zusammenstellen

    Laden Sie den Akku alle 6 Monate vollständig auf, wenn die Montierung nicht verwendet wird. HINWEIS: Die iOptron AZ-Mount Pro ist ein astronomisches Präzisionsinstrument. Es wird dringend empfohlen, dass Sie das gesamte Handbuch lesen und sich mit der Nomenklatur und Funktion aller...

  • Seite 11: Stativ Aufbauen

    Stativ aufbauen Die Stativbeine gleichmäßig auf die gewünschte Länge ausfahren. Dann die Beine mit den Verrie- gelungsknöpfen an den Seiten verriegeln. Stellen Sie das Stativ nach oben. Wenn Sie ein Stativ auf einer unebenen Oberfläche aufstellen, achten Sie darauf, dass der Stativkopf gerade ausgerichtet ist.

  • Seite 12: Montierung Ausrichten

    Führen Sie die Stativschraube in die Unterseite der Montierung ein, während Sie die Montierung mit der Hand halten. Ziehen Sie die Stativschraube leicht an, indem Sie den Feststellknopf der Stativ- schraube drehen. Schrauben Sie den Stativspreizer fest gegen die Stativbeine indem Sie die Stativfeststellschraube anziehen.

  • Seite 13: Ein Teleskop Befestigen

    Ein Teleskop befestigen Befestigen Sie ein Teleskop am Doppelschwalbenschwanzsattel. Stellen Sie sicher, dass das Ende des Teleskopobjektivs in die Richtung zeigt, in die der Pfeil auf dem Schwalbenschwanz zeigt. Der Schwalbenschwanzsattel kann frei gedreht werden, wenn der Höhenverriegelungsknopf gelöst wird. Ziehen Sie den Höhenverriegelungsknopf anschließend fest an.

  • Seite 14: Ausbalancieren

    Schieben Sie das Gegengewicht mit der großen Öffnung nach innen auf die GGW Stange, wenn das GGW eine abgesetzte Wellenbohrung hat. Führen Sie den Messingstift in das Loch im Uhrzei- gersinn ein. Sichern Sie das GGW, indem Sie den GGW-Verriegelungsknopf festziehen. (Die Nut an der GGW-Welle ist für die Verwendung als sekundärer Schwalbenschwanzsattel vorge- sehen.) Groove...
  • Seite 15 Lösen Sie die R.A. Kupplung und drehen Sie die R.A. Achse, um die DEC-Achse in die gewünschte Position zu bringen, Lösen Sie dann den DEC-Kupplungsgriff und drehen Sie den OTA in eine horizontale Position, wie in der Abbildung gezeigt. Wenn der OTA eine Tendenz hat, sich um die DEC-Achse zu drehen, müssen Sie den OTA in der Montierungsklemmung vorwärts oder rückwärts schieben, um ihn in der horizontalen Position auszubalancieren.

  • Seite 16: Kabel Anschließen

    Hinweis: Diese Anzahl ist geschätzt und abhängig von der Teleskopgröße. Hinweis: Wenn Sie Tubus mit weniger als 5 kg haben, können Sie optional einen GGW anbringen. Ein GGW ist jedoch immer hilfreich, um das OTA auszugleichen, um ein reibungsloses und ge- naues GOTO und Tracking zu erzielen.

  • Seite 17: Ein Zweites Teleskop Installieren

    Ein zweites Teleskop installieren Ein optionaler Sekundärsattel (Nr. 8953) kann erworben werden. Um einen zweiten Schwalbenschwanzsattel zu montieren, lösen Sie die GGW-Wellenverriegelung und drücken Sie die GGW-Welle auf die gewünschte Länge heraus. Verriegeln Sie die GGW- Wellenverriegelung. Schieben Sie den Sekundärsattel auf die GGW-Welle und ziehen Sie die Sekundär-Schwalbenschwanz-Sattelverriegelung fest.

  • Seite 18: Setup Der Handbox

    5. Setup der Handbox 5.1. Schalten Sie die Montierung ein Montieren Sie Ihre Halterung. Stellen Sie sicher, dass die Halterung ausgerichtet ist. Einfach den Netzschalter auf ON stellen und warten! Die Montierung führt zuerst einen Assistenten für die Ausrichtung durch, der die Nullposition bestimmt, d. H. Den Süden und den Zenit. Dann emp- fängt die Halterung das GPS-Signal.
  • Seite 19 Die Montierung beginnt mit der Selbstkalibrierung, indem sie sich in Höhen- und Azimutrichtung dreht, um die Nullposition zu ermitteln, d. h. das "S" (Wasserwaage) der Montierung zeigt nach Sü- den, und das Teleskoprohr zeigt nach oben zum Zenit. Wenn es stoppt, zeigt die Handsteuerung Ihre aktuelle Uhrzeit und Standortinformationen an (siehe Abbildung oben, Rechts).

  • Seite 20: Manuelle Bedienung Der Montierung

    3. Bringen Sie OTA, Zubehör und GGW an und balancieren Sie die Montierung aus. 4. Schalten Sie die Montierung ein. Drücken Sie die Taste ZURÜCK, um den Ausrichtungsassisten- ten zu überspringen, wenn der Handcontroller Sie dazu auffordert. 5. Drücken Sie die Taste 9, um die Schwenkgeschwindigkeit auf MAX zu ändern. 6.

  • Seite 21: Alle Funktionen Des Go2Nova Handcontroller

    5.7. Sternidentifizierungsfunktion Die Handsteuerung 8407+ verfügt über eine Sternidentifikationsfunktion. Nachdem Sie die richtige Ortszeit und den richtigen Ort eingestellt und die Ausrichtung vorgenommen haben, schwenken Sie das Teleskop manuell oder mit der GOTO-Funktion auf einen hellen Stern. Drücken Sie die? Taste, um den Stern zu identifizieren, auf den das Teleskop zeigt, sowie in der Nähe befindliche helle Sterne, falls vorhanden.

  • Seite 22: Benutzerdefinierte Objekte

     Messier Catalog: besteht aus allen 110 Messier-Objekten.  NGC Catalog: 7840 Objekte  IC Catalog: 5386 Objekte  PGC Catalog: 73197 Objekte  Caldwell Catalog: 109 Objekte  Abell Catalog: 4076 Objekte  Herschel Catalog: 400 Objekte Sterne  Benannte Sterne: besteht aus 259 Sternen mit ihren gemeinsamen Namen.

  • Seite 23: Mit Dem Ziel Synchronisieren

    Mit dem Ziel synchronisieren Bei dieser Operation werden die aktuellen Koordinaten des Teleskops mit der Ziel-Rektaszension und -Deklination verglichen. Es kann verwendet werden, um den GOTO-Zeigerfehler zu korrigieren. Drücken Sie nach dem Drehen auf ein Objekt MENU - blättern Sie dann zu "Sync to Target" und drücken Sie ENTER.

  • Seite 24: Zwei-Sterne-Ausrichtung

    Zwei-Sterne-Ausrichtung Die Zwei-Sterne-Ausrichtung kann die durchschnittliche Genauigkeit der Montierung bei der Aus- richtung auf das Objekt verbessern. Die Ausrichtung mit zwei Sternen erfordert eine größere Sicht auf den Himmel, da die beiden Ausrichtungssterne weit voneinander entfernt sein müssen. Drücken Sie MENU => „Ausrichtung“ => „Zwei-Sterne-Ausrichtung“. Eine Liste der Ausrichtungs- sterne, die sich über dem Horizont befinden, wird basierend auf Ihrer Ortszeit und Ihrem Standort berechnet.

  • Seite 25: Einstellungen

    7. Einstellungen 7.1. Zeit und Ort einstellen Der AZ Mount Pro Montierung ist mit einem GPS-Empfänger ausgestattet, der nach Herstellung einer Verbindung die Zeit-, Längen- und Breitengradinformationen für Ihren aktuellen Standort von Satelliten empfängt. Es müssen jedoch noch einige Parameter eingegeben werden, die Ihren Standort widerspiegeln, z.
  • Seite 26 Ortszeit einstellen Die Uhrzeit wird automatisch aktualisiert, wenn der GPS-Empfänger die Verbindung zu den GPS- Satelliten hergestellt hat. Kann das GPS-Modul keine Verbindung zu den Satelliten herstellen, kann die Ortszeit manuell eingegeben werden. Verwenden Sie die Tasten ◄ oder ►, um den Cursor _ zu bewegen, und verwenden Sie die Zehnertastatur, um die Zahlen zu ändern.

  • Seite 27: Signalton Einstellen

    Standortinformationen im Dezimalformat können durch Multiplizieren der Dezimalzahlen mit 60 in das Format d: m: s konvertiert werden. Beispielsweise kann N47.53 in N47º31'48 geändert werden: 47.53º = 47º + 0.53º, 0.53º = 0.53 x 60 '= 31,8', 0,8 '= 0,8 x 60 "= 48". Daher 47,53º = 47º31'48 "o- der 47d31m48s.

  • Seite 28: Die Anzeige Einstellen

    Wählen Sie einen von drei verfügbaren Modi: "Always On" (Immer ein) - Bei jeder Tastenbetätigung oder Bewegung der Halterung ertönt ein Piepton; "On but Keyboard" - ein Piepton ertönt nur, wenn die Halterung auf das Objekt schwenkt oder eine Warnmeldung erscheint; "Immer aus"...

  • Seite 29: Höhenlimit Einstellen

    Dann kann der Benutzer "Sternrate", "Mondrate", "Sonnenrate", "Königrate" und "Benutzerdefinierte Geschwindigkeit" auswählen. Die "Benutzerdefinierte Geschwindigkeit" kann von 0,9900X bis 1,0100X siderisch eingestellt werden. Bei Verwendung von „Auswählen und Schwenken“ zu Mond oder Sonne wird automatisch „Mond- rate“ oder „Sonnenrate“ verwendet. "Sternrate" wird für die Verfolgung anderer Objekte verwendet. Die von Edward S.

  • Seite 30: Sprache Einstellen

    • Wi-Fi EIN / AUS: Zum Ein- und Ausschalten der Wi-Fi-Verbindung • Neustart: Starten Sie den Wi-Fi-Adapter neu • Auf Werkseinstellung zurücksetzen: Stellt die Wi-Fi-Werkseinstellung wieder her 7.8. Sprache einstellen Wählen Sie eine der unterstützten Menüsprachen. 7.9. Benutzerobjekte hinzufügen Neben verschiedenen Sternlisten, die in der Handsteuerung verfügbar sind, können Sie eigene benutzerdefinierte Objekte hinzufügen, bearbeiten oder löschen.
  • Seite 31 Die Handsteuerung zeigt den Parametereingabebildschirm an: Enter Comet Parameter Date: 0000-00-00.0000 q: 0.000000 e: 0.000000 ω: 000.0000 Ω: 000.0000 i: 000.0000 Geben Sie die Parameter mit den Pfeiltasten und den Zifferntasten ein. Drücken Sie ENTER und ein Bestätigungsbildschirm wird angezeigt. Drücken Sie erneut ENTER, um das Objekt unter der zugewiesenen Benutzerobjektnummer zu speichern, oder drücken Sie die BACK-Taste, um abzubrechen.

  • Seite 32: Firmware-Informationen

    Eine nützlichere Anwendung dieser Funktion besteht darin, Ihre bevorzugten Anzeigeobjekte zu speichern, bevor Sie beobachten. Wenn die "R.A. und DEC "erscheint, drücken Sie die MENU- Taste. Es öffnet die Kataloge, aus denen Sie das Objekt auswählen können. Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihre Lieblingsobjekte hinzuzufügen.

  • Seite 33: Tablet / Smartphone Mit Ios

    Starten Sie nach dem Anschließen eines Computers an ein AZMP-WLAN den iOptron Commander. Wählen Sie iOptron StarFi / Built-in Wi-Fi, um die Montierung über eine Wi-Fi / Ethernet-Verbindung mit Ihrem Computer zu verbinden (Abbildung 15). Überprüfen Sie das Montierungs Panel, wie in Ab-...
  • Seite 34 Abb. 15 iOptron Commander Connection Abb. 16 iOptron Commander Mount Panel Jetzt können Sie mit iOptron Commander die AZMP-Montierung steuern oder mit Ihrer bevorzugten ASCOM-kompatiblen Software die Montierung steuern.
  • Seite 35 • Klicken Sie auf Einstellungen. • Klicken Sie auf Setup. • Wählen Sie Scope Type als iOptron CEM / iEQPro / AZ Mount Pro und Mount Type sollte Alt-Az sein. Gehe zu. • Schalten Sie die automatische Erkennung von SkyFi aus. Ändern Sie die IP-Adresse in 10.10.100.254 und die Portnummer in 8899.
  • Seite 36 Wi-Fi-Konfiguration Das AZMP Wi-Fi wird ohne Passwortschutz ausgeliefert. Sie können die SSID ändern und den Kennwortschutz aktivieren, sodass nur Sie die Verbindung herstellen können. So ändern Sie die WLAN-Einstellungen: • Verbinden Sie den Computer / das Tablet / das Smartphone mit AZMP Wi-Fi. •...

  • Seite 37: Instandhaltung Und Service

    8. Instandhaltung und Service Instandhaltung Die AZ Montierung Pro ist wartungsfrei. Überlasten Sie die Montierung nicht. Lassen Sie die Montierung nicht fallen, da dies die Montierung beschädigen und / oder die GOTO-Leistung und die Nachführgenauigkeit dauerhaft beeinträchtigen würde. Reinigen Sie die Montierung und die Handsteuerung mit einem feuchten Tuch.

  • Seite 38: Technische Spezifikationen

    9. Technische Spezifikationen Montierung Altazimut Montierung Zuladung Primär 15kg, sekundär 5kg Montierungsgewicht 6,5kg Antrieb Aluminiumschneckenrad/ Messingschnecke Motor 128x Schrittmotor Auflösung 0.1 arc/ seconds Transmission Getriebe Nachführung automatisch 32-Kanal GPS Sensoren Positions- und Winkelerkennung ® Hand Controller Go2Nova 8407 mit 212.000+ Objekten Tracking Automatisch Geschwindigkeiten...
  • Seite 42 Messier Catalog...
  • Seite 43 Deep Sky Objekte ID No. OBJECT NGC # Messier# A(Abell) U(UGC) Andromeda Galaxy Barnards Galaxy 6822 Beehive Cluster 2632 Blackeye Galaxy 4926 Blinking Planetary Nebula 6826 Blue Flash Nebula 6905 Blue Planetary 3918 Blue Snowball Nebula 7662 Box Nebula 6309 Bubble Nebula 7635 Bipolar Nebula...
  • Seite 44 Eskimo Nebula 2392 Flaming Star Nebula Ghost of Jupiter 3242 Great Cluster 6205 Helix Nebula 7293 Hercules Galaxy Cluster 2151 Hind's Variable Nebula 1555 Hubble's Variable Nebula 2261 Integral Sign Galaxy 3697 Jewel Box Cluster 4755 Keyhole Nebula 3372 Lagoon Nebula 6523 Little Gem 6445...
  • Seite 45 Saturn Nebula 7009 Sextans B Dwarf 5373 Small Magellanic Cloud Sombrero Galaxy 4594 Spindle Galaxy 3115 Tank Track Nebula 2024 Trifid Nebula 6514 Ursa Minor Dwarf 9749 Whirlpool Galaxy 5194 Wild Duck Cluster 6705 Sterne Acamar Alrescha Deneb el Okab Lalande 21185 Achernar Alshain...
  • Seite 46 Albireo Atik Girtab Miaplacidus Alchiba Atlas Gliese 1 Mimosa Alcor Atria Gomeisa Mintaka Alcyone Avior Graffias(Zeta) Mira Aldebaran Azha Groombridge 1830 Mirach Alderamin Barnard's Star Gruid Mirfak Alfirk Baten Kaitos Grumium Mirzam Algenib Beid Hadar Mizar Algenubi Bellatrix Hamal Mu Velorum Algieba Beta Hydri Muhlifain...
  • Seite 47 Rigel Schedar Tejat Posterior Yed Prior Rigel Kentaurus A Seginus Thuban Zaniah Rigel Kentaurus B Shaula Thusia Zaurak Ruchbah Sheliak Tien Kwan Zavijava Rukbat Sheratan Turais Zeta Persei Rukh Sirius Unukalhai Zosma Rutilicus Skat Vasat-ul-cemre Zubenelgenubi Sabik Spica Vathorz Posterior Zubeneschamali Sadachbia Suhail...
  • Seite 48 Sternbilder Constellation Abbreviation Constellation Abbreviation Andromeda Lacerta Antlia Apus Leo Minor Aquarius Lepus Aquila Libra Lupus Aries Lynx Auriga Lyra Boötes Mensa Caelum Microscopium Camelopardalis Monoceros Cancer Musca Canes Venatici Norma Canis Major Octans Canis Minor Ophiuchus Capricornus Orion Carina Pavo Cassiopeia Pegasus...
  • Seite 49 Hercules Ursa Minor Horologium Vela Hydra Virgo Hydrus Volans Indus Vulpecula Doppel/Multi Sterne RigelKentaurus A HIP 95771 105 HIP 40167 157 HIP 28790 Rigel HIP 30867 106 HIP 40817 158 HIP 4675 Gacrux HIP 35363 107 HIP 81292 159 HIP 31676 Sargas HIP 94761 108 HIP 80197...
  • Seite 50 HIP 20635 HIP 26221 138 HIP 81641 190 UCAC4 226-128246 HIP 88601 HIP 80473 139 HIP 7751 191 HIP 94913 HIP 2484 HIP 78105 140 HIP 21148 192 HIP 94336 HIP 91971 HIP 79043 141 HIP 9021 193 HIP 107299 HIP 79374 HIP 61418 142 HIP 97816...

  • Seite 51: Zubehör Für Die Az Montierung Pro

    Zubehör für die AZ Montierung Pro Telepak1 Prismenschiene PSA328 TSPS209 LBracket iO3006-10...
  • Seite 52 Stativ iO8121ACC...
