Inhaltszusammenfassung für Tenma 72-9405

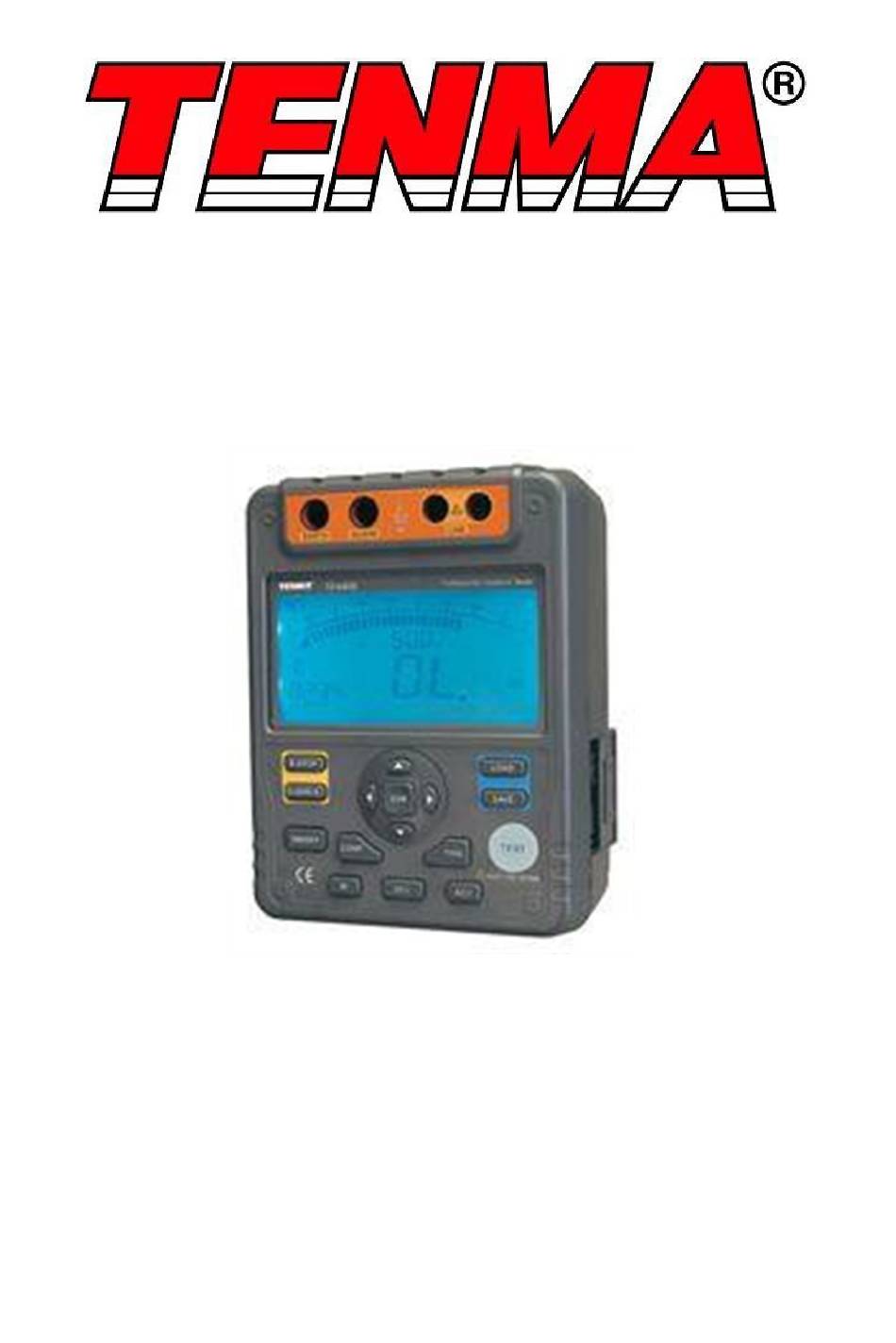

- Seite 1 2.500 V Digitales Prüfgerät für den Isolations- widerstand Artikelnummer: 72-9405...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE: Dieses Messgerät entspricht den Anforderungen der IEC61010 Sicherheitsmessung. Verschmutzungsgrad 2, CAT III 600 V. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen oder warten. • Setzen Sie das Gerät nicht mit mehr als 600 V unter Spannung. •... - Seite 3 • Nehmen Sie die Batterie aus dem Messgerät, wenn es längere Zeit nicht benutzt wird. • Verwenden oder lagern Sie das Messgerät nicht in Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit, entzündlichen Bereichen und starken Magnetfeldern. • Zur Reinigung der Oberfläche des Messgeräts im Servicefall sollte ein weiches Tuch und ein mildes Reinigungsmittel verwendet werden.
- Seite 4 MESSVORGÄNGE In diesem Abschnitt wird erklärt, wie Sie Messungen durchführen. Zum Einschalten ON/OFF gedrückt halten und erneut drücken, um das • Messgerät auszuschalten. N ach Einschalten des Messgeräts wird der Messbereich auf 500 V und die • kontinuierliche Messung des Isolationswiderstandes voreingestellt. Spannungsmessung Um die Spannung zu messen, richten Sie das Messgerät wie in Abbildung 4 ein und führen Sie die folgenden Schritte aus,...
- Seite 5 Messung des Isolationswiderstands Um den Isolationswiderstand zu messen, richten Sie das Messgerät wie in Abbildung 5 ein und führen Sie die folgenden Schritte aus. • Drücken Sie die IR-Taste, um die Messung des Isolationswiderstands auszuwählen. • Wenn kein Prüfspannungsausgang vorhanden ist, drücken Sie wählen Sie 500 V, 1000 V, 2500 V oder 5000 V.
- Seite 6 Zeitgesteuerte Messung D rücken Sie die Taste TIME, um den Timer-Modus zu wählen, die LCD-Anzeige • zeigt TIME 1 und das Symbol an. Zum Einstellen der Uhrzeit (00:10 ~ 15:00) • Tasten drücken. Innerhalb von 1 Minute wird die Zeit um jeweils 5 s erhöht oder verringert.
- Seite 7 Funktion vergleichen • Drücken Sie die COMP-Taste, um die Vergleichsfunktion auszuwählen. COMP wird auf der LCD-Anzeige angezeigt. • Drücken Sie Tasten, um den Vergleichswert einzustellen. • Sie können den Vergleichswert wählen aus 10MΩ, 20MΩ, 30MΩ, 40MΩ, 50MΩ, 60MΩ, 70MΩ, 80MΩ, 90MΩ, 100MΩ, 200MΩ, 300MΩ, 400MΩ, 500MΩ, 600MΩ, 700MΩ, 800MΩ, 900MΩ, 1GΩ, 2GΩ, 3GΩ, 4GΩ, 5GΩ, 6GΩ, 7GΩ, 8GΩ, 9GΩ, 10GΩ, 20GΩ, 330GΩ, 40GΩ, 50GΩ, 60GΩ, 70GΩ, 80GΩ, 90GΩ, 100GΩ.
