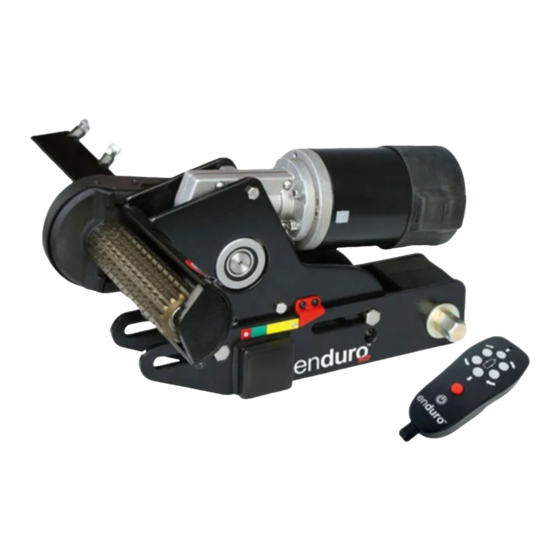

Enduro EM203 Bedienungsanleitung
Anhanger-rangierhilfe
Vorschau ausblenden
Andere Handbücher für EM203:
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (52 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
NL Caravanmover
..
DE Anhanger-Rangierhilfe
UK
Caravan manoeuvring system
FR Moteur de caravane
NL Alleen voor professionele installatie
..
DE Nur fur professionelle Installation
UK For Professional Installation Only
,
FR Pour l installation Professionnelle Seulement
onnelle Seulement
NL:Gebruikers Handboek
DE:Bedienungsanleitung
FR:Manuel d utilisateur
Model: EM203
Modellbezeichnung: EM203
Model Number: EM203
Numero de type: EM203
UK:User Manual
,
R
Inhaltsverzeichnis
Verwandte Anleitungen für Enduro EM203
Inhaltszusammenfassung für Enduro EM203
- Seite 1 DE Anhanger-Rangierhilfe Modellbezeichnung: EM203 Caravan manoeuvring system Model Number: EM203 FR Moteur de caravane Numero de type: EM203 NL Alleen voor professionele installatie DE Nur fur professionelle Installation UK For Professional Installation Only FR Pour l installation Professionnelle Seulement onnelle Seulement...
- Seite 2 Verpakkingsinhoud/Paketinhalt Package Contents/Contenu du colis...
-
Seite 17: Motoreenheid Kabelbinder 8X400
Kabelschelle 19,2mm Kabelschelle 10,4mm Kabelschuhe 8mmØ Kabelschuhe 6mmØ Kabelschuhe/Flachstecker Nummerierte Kabelkennzeichnungen (1,2,3,4) Polmarkierungen (+,-) Motoreinheit Kabelbinder 8x400 Kabelbinder 2x70 Batterietrennschalter, Schlüssel & Außengehäuse Abstandhalter 20x20mm Fernbedienung mit Schlaufe Elektronische Steuereinheit Isolierkappen aus Gummi für Batterietrennschalter ® enduro EM203 Ref: EM203-UM-EAL-0211-Rev.D. -
Seite 18: Einleitung
EINLEITUNG ® Herzlichen Glückwunsch, dass Sie sich für die enduro Wohnwagen Rangierhilfe entschieden haben. Das Produkt ist auf einem sehr hohen Standard produziert worden und hat dem entsprechend sorgfältige Qualitätskontrollverfahren durchlaufen. Durch das Verwenden der Fernbedienung können Sie Ihren Wohnwagen mühelos in jede erforderliche Position innerhalb der Betriebsrichtlinien bewegen. -
Seite 19: Installation - Mechanisch
Schrauben. Es können maximal drei Abstandshalter übereinander montiert werden, sodass ein Höhenunterschied von 45mm ausgeglichen werden kann. Beachten Sie, dass die minimale Bodenfreiheit zwischen dem tiefsten Punkt der Rangierhilfe und dem Boden nicht weniger als 110mm sein darf. ® enduro EM203 Ref: EM203-UM-EAL-0211-Rev.D. - Seite 20 Motor B Minus (-) Kabel zum Anschluss 2 Markieren Sie mit Hilfe der Kabelmarkierungen (25) die Motorkabel (12 & 13) für beide Motoreinheiten. Die Kabel für den linken und den rechten Motor sollten gleich lang sein. Vermeiden Sie Schlingen. ® enduro EM203 Ref: EM203-UM-EAL-0211-Rev.D.
-
Seite 21: Bedienung - Sicherheitsrichtlinien
Stellen Sie sicher, dass die 25mm Bohrung durch den Boden des Wohnwagen für die Kabeldurchführung wasserdicht abgedichtet wird (z.B. mit flexiblen Kitt). ® Die Installation der enduro Caravan Rangierhilfe ist nun abgeschlossen. BEDIENUNG – SICHERHEITSRICHTLINIEN Vor dem Betrieb der Rangierhilfe in der Praxis, ist es ratsam, die ersten Rangierversuche, auf einem offenen Gelände (ohne Hindernisse) durchzuführen. - Seite 22 Garantieansprüche werden dann nicht anerkannt und sofern an der Rangierhilfe Veränderungen vorgenommen worden sind können wir die Funktionsfähigkeit des Gerätes nicht mehr garantieren. Wir sind für Schäden jeglicher Art, welche aus fehlerhaftem Einbau, Betrieb oder Veränderung resultieren, nicht haftbar. ® enduro EM203 Ref: EM203-UM-EAL-0211-Rev.D.
-
Seite 23: Arbeitsweise - Motoreinheiten
Schließen Sie die hintere Abdeckung wieder. Alte und verbrauchte Batterien können auslaufen und der Fernbedienung schaden. Wenn Sie die Fernbedienung für längere Zeit nicht verwendet haben, überprüfen Sie die Batterien und tauschen diese wenn nötig aus. ® enduro EM203 Ref: EM203-UM-EAL-0211-Rev.D. -
Seite 24: Funktionsweise - Elektronische Steuereinheit
Schalten Sie den Batterietrennschalter ein (29). Bevor Sie die Rangierhilfe benutzen, lösen Sie die Handbremse. ® Aktivieren Sie die Wohnwagen Rangierhilfe enduro durch einen Doppelklick des roten Knopfes (Abb. 5A) auf der Fernbedienung. Die rote LED (Abb. 5H) auf der Fernbedienung leuchtet auf. -
Seite 25: Bedienung - An- Und Abkuppeln
Caravan Rangierhilfe einmal jährlich. Diese Inspektion sollte alle Schrauben- und Mutter-Verbindungen, die Kabel und elektrischen Verbindungen beinhalten, sowie die Schmierung der beweglichen Teile. ® Sollten Fehler oder Probleme auftreten, benachrichtigen Sie Ihre enduro Rangierhilfe Lieferant. FEHLERBEHEBUNG Sollte Ihre Rangierhilfe einmal nicht funktionieren, gehen Sie bitte folgendermaßen vor: Die Einheit funktioniert überhaupt nicht:... - Seite 26 15 Sekunden aus. Anschließend erneut wieder einschalten. Antriebsrollen greifen nicht: ® Achse rotiert frei: Kette ist gebrochen, kontaktieren Sie Ihren enduro Lieferanten. Antriebsrollen drehen auf den Rädern: Prüfen Sie den Abstand zwischen Rollen und Reifen. Setzen Sie die Rollen näher an die Reifen.
- Seite 27 Missbrauch oder Unfallschäden usw. Probleme haben, von Ihnen übernommen werden Bitte tragen Sie die Seriennummer von der Rangierhilfe in das Produktregistrierungsformular ein und senden Sie diese zu der entsprechenden Adresse zurück (siehe umseitig) Wichtig! Bewahren Sie dieses Handbuch für eine spätere Bezugnahme sorgfältig auf! ® enduro EM203 Ref: EM203-UM-EAL-0211-Rev.D.
- Seite 52 4104 AT CULEMBORG Deutschland Nederland Telefon: +49 (0) 202 42 92 83 0 Tel: +31 (0)345 470990 Telefax: +49 (0) 202 2 65 57 98 Fax: +31 (0)345 470991 Internet: www.eal-vertrieb.com Internet: www.enduro-mover.eu www.las-vertrieb.com E-Mail: enduro@tradekar.nl E-Mail: info@eal-vertrieb.com product registration...
