Hinweis
Der Innenmonitor mit eingebautem Netzteil kann direkt an den Stecker
※
angeschlossen oder über das mitgelieferte 2-polige Kabel an die
Powerbox angeschlossen werden.
Die Türklingel wird von Indoor Monitor geliefert.
※
Das Türschloss muss eine Stromversorgungssteuerung hinzufügen, die
※
Stromversorgung des Schlosses wird nicht von der Türklingel oder dem
Innenmonitor geliefert.

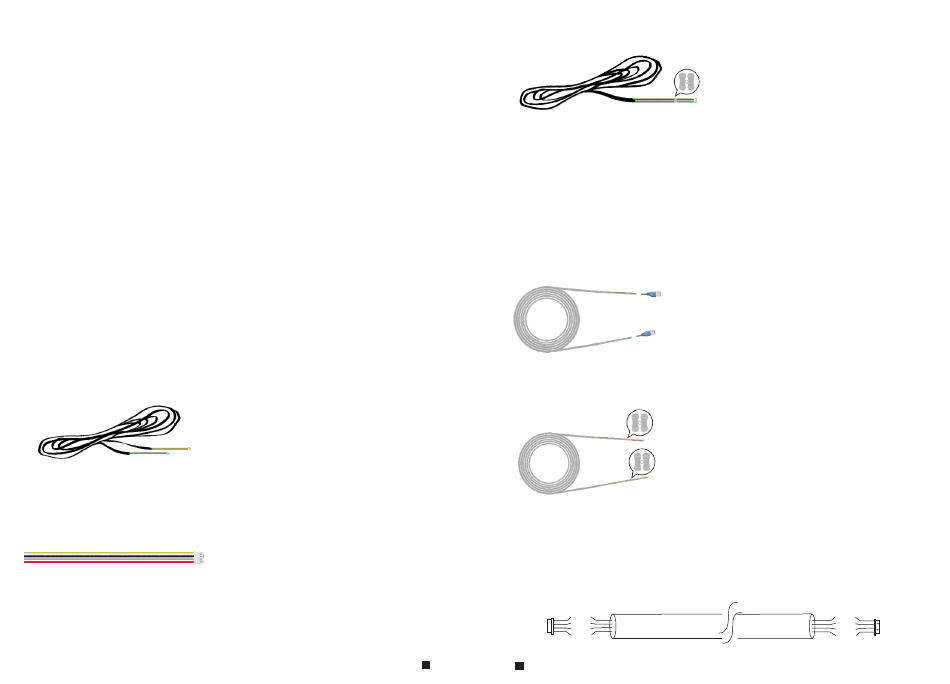

Über Verlängerungskabel
※
Wir liefern die Verlängerungskabel nicht in der Box.
※
Sie können das RVV4 (4-adriges Kabel) oder cat5 / cat6 zum Erweitern
verwenden der Abstand zwischen der Monitor-Türklingel, Monitor-Monitor,
oder Türklingel.
※
Wenn Sie die Entfernung über 50 m, sogar 100 m verlängern möchten,
Es ist besser, wenn Sie ein dickes Kernkabel wählen.
Siehe unten:
RVV4 (4-poliges kabel) verlängerungskabel
4-poliger Stecker
(in der Box zur Verfügung gestellt)
4
Um den Abstand zwischen der Monitor-Türklingel,
Monitor-Monitor oder Türklingel zu Türklingel.
Wenn das Verlängerungskabel, das Sie haben,
nicht mit einem 4-poligen Stecker hergestellt
wurde oder der Stecker des Kabels sich von
unserem 4-poligen Stecker unterscheidet,
sollten Sie das Kabel durchtrennen und das
Kabel an unseren 4-poligen Stecker
anschließen es zum Monitor.
Weißes Terminal
Cat5, Cat6 Netzwerk-Verlängerungs kabel
※
Bitte beachten sie den auf PCB aufgedruckten siebdruck, um fehlsteckungen zu vermeiden.
Die verdrahtung verbindung anforderung
1. 4C gewöhnliches Nicht-STP-Kabel;
2. Effektive entfernung von der außen kamera zum weitesten innenmonitor:
Übertragung ≤28m (4x0.2mm )
Übertragung ≤50m (4x0.3mm )
Übertragung ≤80m (4x0.5mm )
DC12V
AUDIO
GND
VIDEO
7
8
Wenn Ihr 4-adriges Kabel nicht mit dem
weißen Anschlusskabel hergestellt wird,
können Sie es mit dem 4-poligen Anschluss
verbinden, den wir in der Box bereitgestellt
haben, und dann eine Verbindung zum
Monitor herstellen.
Cat5, Cat6 Netzwerkkabel
Schneiden Sie den RJ45-Anschluss ab.
Es gibt 8 drähte (4 Paare) in der Cat5 / Cat6,
wir lassen zwei drähte in ein kabel verdreht
zu verwenden.
Grün + Grün & Weiß, Orange + Orange * Weiß,
Blau + Blau & Weiß, Braun + Braun & Weiß
Verbinden Sie sich mit dem 4-Pin-Stecker, den wir in
der Box zur Verfügung gestellt haben,stellen Sie bitte
sicher, dass die 4 Kabelverbindungen
an beiden Enden konsistent sind.
:
2
2
2
VIDEO
Nicht STP-Kabel
DC12V
AUDIO
GND
