Xavax MAX! Cube Bedienungsanleitung
Lan gateway + fensterkontakt + wandtaster
Inhaltszusammenfassung für Xavax MAX! Cube
- Seite 1 MAX! Cube LAN Gateway + Fensterkontakt + Wandtaster MAX! Cube LAN Gateway + wireless window sensor+ Pushbutton 00111932 00111932man_de_en_es_fr_nl.indd 1 13.07.11 14:26...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhalt 1. MAX! Cube 1.1 Bestimmungsgemäßer Einsatz............3 1.2. Übersicht ..................3 1.3. Montage ..................3 1.4. Anlernen von MAX! Komponenten ..........3 1.5. Stromversorgung ................4 1.6. Installation der Gerätesoftware & Systemvoraussetzungen ... 4 1.7. Internetverbindung ................4 1.8. -
Seite 3: Max! Cube
1.1. Bestimmungsgemäßer Einsatz Der MAX! Cube ermöglicht die komfortable Konfi guration der MAX! Komponenten mit der MAX! Software und dem MAX! Portal. Des Weiteren lässt sich der Status der einzelnen Komponenten über den Cube abrufen. Das Gerät ist somit als LAN Gateway die Datenschnittstelle des Systems und fungiert zudem als Speicher aller Konfi gurationsdaten. -
Seite 4: Stromversorgung
Sollte die Stromversorgung zum MAX! Cube unterbrochen sein, regeln die Thermostate in den Räumen autark weiter. Der MAX! Cube dient nur als Schnittstelle zur MAX! Software, zu einem MAX! Eco Taster und als zentraler Datenspeicher. Achtung: Um Schäden am Gerät zu vermeiden, benutzen Sie bitte ausschließlich das mitgelieferte Originalnetzteil für die Stromversorgung. -
Seite 5: Hinweise Zum Funkbetrieb
1.10. Hinweise zum Funkbetrieb Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Störeinflüsse können u. a. durch Schaltvorgänge, Elektromotoren oder auch defekte Elektrogeräte hervorgerufen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten eine wichtige Rolle. -
Seite 6: Montage
2.3. Montage Der MAX! Fensterkontakt besteht grundlegend aus zwei Elementen, einem Magneten (1) und einer Elektronikeinheit (2). Ein Element muss am Rahmen montiert sein, das andere am Fenster. • Wählen Sie zuerst das Fenster aus, das oft zum Lüften verwendet wird und an dem der MAX! Fensterkontakt angebracht werden soll. -
Seite 7: Anlernen An Das Max! System
Damit MAX! Komponenten miteinander kommunizieren können, müssen Sie aneinander angelernt werden. • Versetzen Sie zunächst den Anlernpartner (z.B. den MAX! Cube) in den Anlernmodus. • Zum Aktivieren des Anlernmodus am MAX! Fensterkontakt drücken Sie kurz die Anlerntaste (3) auf der Elektronikeinheit. Die Geräte-LED beginnt zu blinken. -

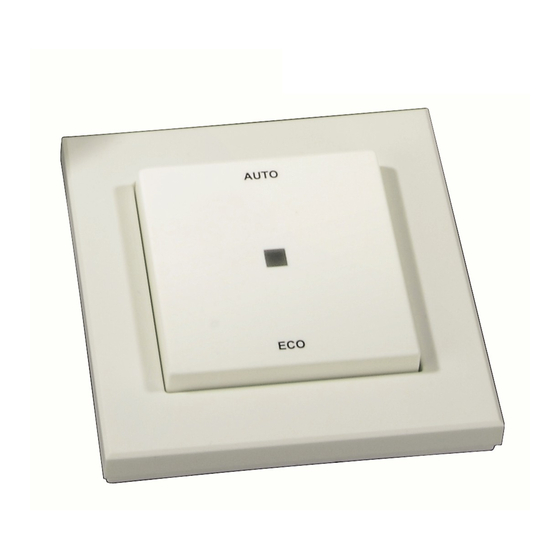

Seite 8: Bestimmungsgemäßer Einsatz
Sollte kein Anlernen erfolgen, deaktiviert sich der Anlernvorgang automatisch nach 30 Sekunden. Der MAX! Eco Taster kommuniziert nur zentral über den MAX! Cube mit den MAX! Komponenten. Fällt diese zentrale Schnittstelle aus, können MAX! Komponenten Befehle vom MAX! Eco Taster nicht mehr empfangen. -
Seite 9: Ablernen/Reset
3.5. Ablernen/Reset Der Auslieferungszustand des MAX! Eco Tasters kann manuell wieder hergestellt werden. Dabei gehen alle Einstellungen und Informationen über angelernte Geräte verloren. • Entnehmen Sie zunächst die Batterien aus dem Batteriefach. • Warten Sie 60 Sekunden. • Halten Sie die obere oder untere Taste gedrückt. •...
