AP101/2/3 – Inline-Durchflusssystem
Ø 48
101
176
Ø 27,9
AP104 – Untertauchbares System
Ø 48
1" BSP oder 1" NPT
Innengewinde
1
/
" BSPT
2
Innengewinde
Ø 48
75
102
Kable
Anschlußpunkt für
zusätzliche
Halterung (leichte
Kette oder
biegsames Kabel)

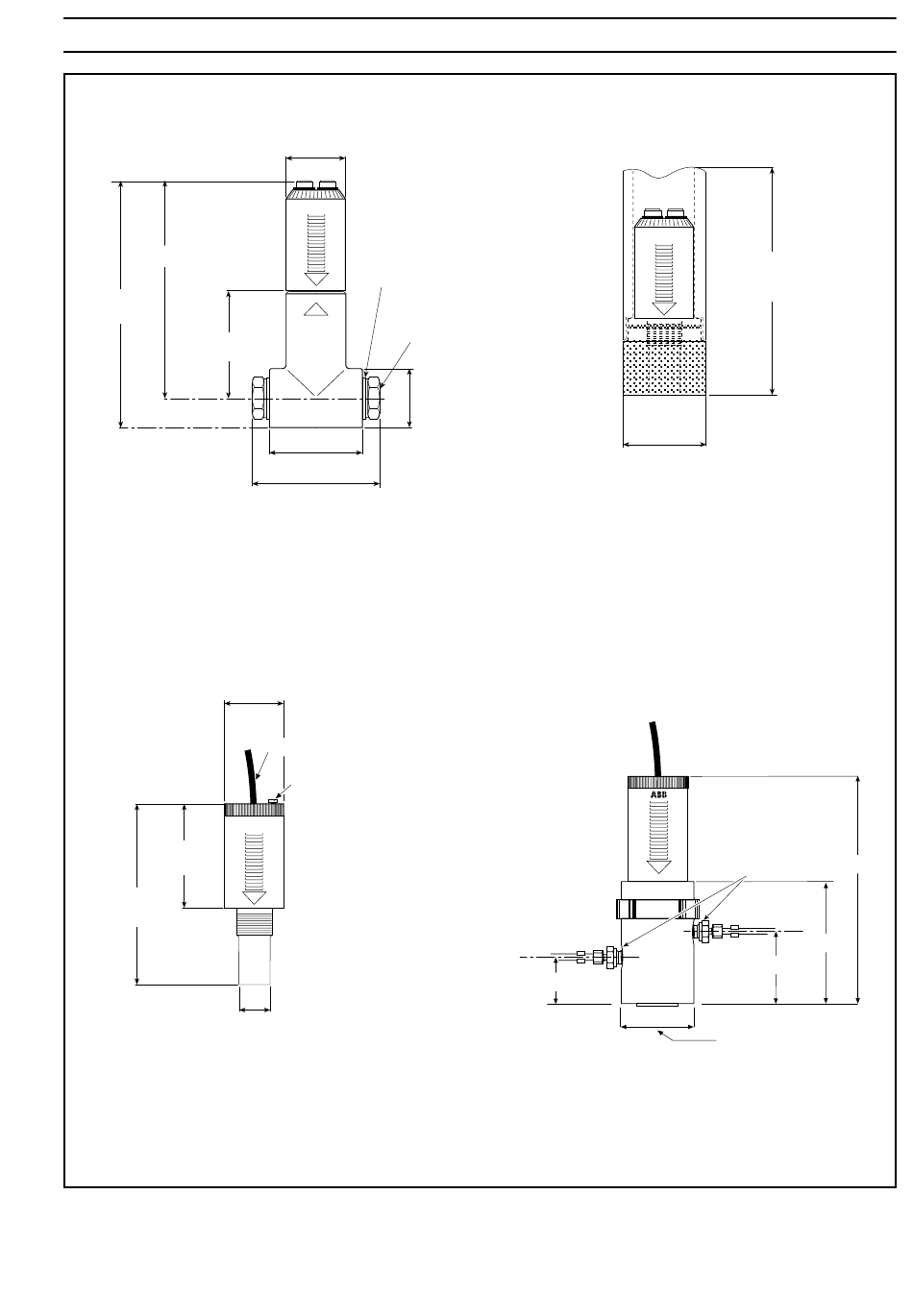

Abb. 1.2 Maßangaben in mm
Ø 63 (2.5)
Dimension A
7674 – 1060 (41.75)
7675 – 2060 (81.10)
7676 – 3060 (120.50)
AP103 – Dip System
EINGANG
40
AP101/2 – Inline-System mit versetzter Strömungsöffnung
...1 EINFÜHRUNG
Dimension A
(Overall Length)
3 /8" NPT
Steckstutzen-
Anschlüsse
216
(nicht mitgeliefert)
AUSGANG
115
62
Ø 65
3
