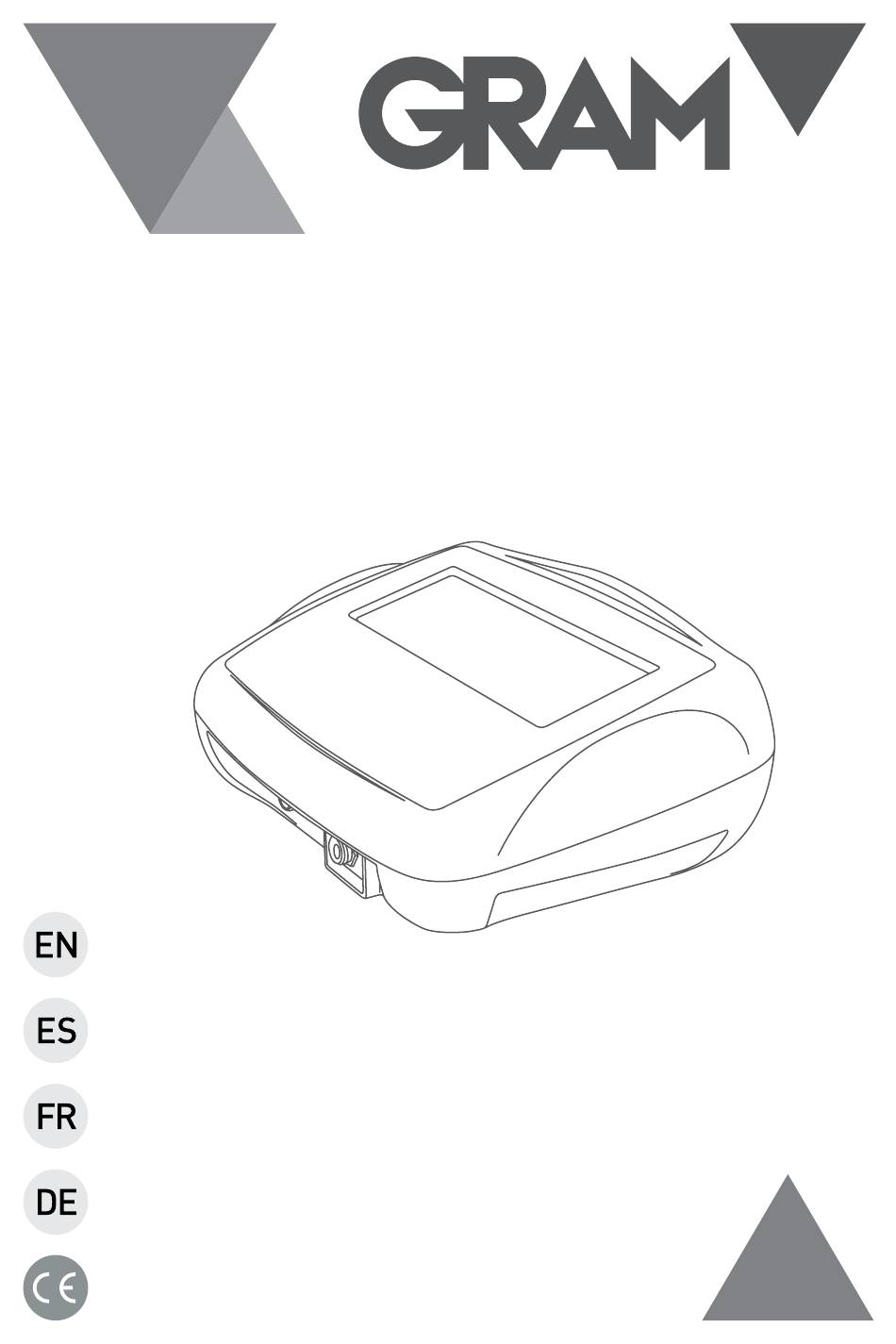

- Seite 1 SERIES / SERIE / SÉRIE / SERIEN K2N / K2EN OPERATION MANUAL MANUAL DE UTILIZACION MANUEL D´UTILISATION BENUTZERHANDBUCH...
- Seite 5 INHALT Deutsch Spezifikationen Stromversorgung Vor der benutzung Verbrauch Anschluss der wägezelle an das anzeigegerät Beschreibung des displays Grundfunktionen Konfiguration der parameter Interne Teilung (A/D) Wägen mit Toleranzbereich (obere und untere Grenze) Automatische Abschaltung Konfiguration der Hintergrundbeleuchtung des Displays Data-Hold Funktion Datenausgang RS-232 RS232 Übertragungsgeschwindigkeit Kommunikationsprotokoll...
-
Seite 48: Spezifikationen
DEUTSCH SPEZIFIKATIONEN Präzision: Klasse III. Nennkennwert der Wägezelle: 1.5 ~ 3.0mV/V. Nicht linear: ≤ 0.01%F.S. Spannung: DC:5V. Teilung: 1/2/5 (wählbar). Verbindung zum Display: Ausgangsmodus in Serie. Häufigkeit der Stichprobenentnahme: 20 Mal pro Sekunde (wählbar). Interne Auflösung: 300000~600000. STROMVERSORGUNG Eingang: 120~240V. Ausgang: 12V/1A . -
Seite 49: Verbrauch
5. Meiden Sie plötzliche Temperaturschwankungen und Luftzug. 6. Überladen Sie die Waage nicht; übersteigen Sie niemals die Höchstkapazität. VERBRAUCH Normaler Verbrauch: ca. 12 mA. Verbrauch mit Hintergrundbeleuchtung: ca. 36 mA. Verbrauch mit Hintergrundbeleuchtung und RS-232-Ausgang: ca. 48 mA. Akkulaufzeit ohne Hintergrundbeleuchtung etwa 320 Stunden. ANSCHLUSS DER WÄGEZELLE AN DAS ANZEIGEGERÄT 1. -
Seite 50: Beschreibung Des Displays
PIN 1: E+ PIN 2: E- PIN 3: S+ PIN 4: S- PIN 5: GND BESCHREIBUNG DES DISPLAYS GRUNDFUNKTIONEN Diese Taste 2 Sekunden lang gedrückt halten, um die Anzeige auszuschalten. Diese Taste drücken, um die Waage einzuschalten. Funktion 1: Zur Auswahl der gewünschten Wiegeeinheit. Funktion 2: Zum Verlassen des Programmierungsmodus. - Seite 51 Funktion 1: Um die Displayanzeige auf Null “0” zu stellen, muss der Wert auf dem Display weniger als ± 2% der Höchstlast betragen. Funktion 2: Zur Verschiebung um eine Stelle nach links oder nach unten im Programmiermodus. Funktion 1: Um das Gewicht eines Behälters abzuziehen. Funktion 2: Zur Verschiebung um eine Stelle nach rechts oder nach oben im Programmiermodus.
-
Seite 52: Konfiguration Der Parameter
Zur Eingabe des Prüfwertes. Zum Abruf des akkumulierten Wiegewertes. Zum Zugriff der Funktion Stückzählen. Zur Löschung des akkumulierten Gesamtgewichtes. Hintergrundbeleuchtung des Displays. Um die Daten zu löschen. KONFIGURATION DER PARAMETER Um zur Konfiguration der Parameter zu gelangen, drücken Sie gleichzeitig die Tasten Drücken Sie die Taste , um den gewünschten Parameter auszuwählen... -
Seite 53: Wägen Mit Toleranzbereich (Obere Und Untere Grenze)
UF-2 Konfiguration der Grenzwerte bei Wägen mit Toleranzbereich (obere und untere Grenze) 1. Drücken Sie die Taste ,um zu dem Parameter zu gelangen. 2. Das Display zeigt “000000L” (unterer Grenzwert) an. 3. Bewegen Sie den Cursor mit den Tasten und wählen Sie den gewünschten Wert mit der Taste aus. -
Seite 54: Konfiguration Der Hintergrundbeleuchtung Des Displays
UF-4 Konfiguration der Hintergrundbeleuchtung des Displays Modi: A. Automatisch. ON. Beleuchtung aktiviert. OFF. Beleuchtung deaktiviert. 1. Drücken Sie die Taste , um zu der Konfiguration der Funktion zu gelangen. 2. Drücken Sie die Taste , um den gewünschten Modus auszuwählen. 3. -
Seite 55: Datenausgang Rs-232
UF-6 Datenausgang RS-232 232 0 - Datenausgang RS-232 deaktiviert 232 1 - Stabiler Ausgang - Format 1 232 2 - Normaler Ausgang - Format 1 232 3 - Manueller Ausgang - Format 1 232 4 - Stabiler Ausgang - Format 2 232 5 - Normaler Ausgang - Format 2... -
Seite 56: Kommunikationsprotokoll
Kommunikationsprotokoll UART-Signal von EIA-RS232 C Format: 1. Serieller Output: 1200/2400/4800/9600/19200/34800 BPS. 2. Datenbits: 8 Bits. 3. Paritätsbits: Keine. 4. Stop-Bits: 1 Bit. Start-Bit Datenbits Stop-Bits Format 1 (232 1 – 3) HEAD1 (2 BYTES) HEAD2 (2 BYTES) OL – Overload ST –... - Seite 57 Fixed 21 BYTES ASCII (tl.T lboz) Head 1 Head 2 Data Unit CR LF Fix 19 BYTES ASCII (pcs) Head 1 Head 2 Data Unit CR LF 1. Beispiel + 0,876 kg Stabiles Nettogewicht 0D 0A 2. Beispiel 1,568 lb Instabiles Bruttogewicht 0D 0A 3.
-
Seite 58: Konfiguration Der Geschwindigkeit Rs-232
Fixed 15 BYTES ASCII (tl.T lboz) Data Unit CR LF Fixed 13 BYTES ASCII (pcs) Data Unit CR LF Ausgabebeispiele: 1. Beispiel + 0,876 kg Stabiles Nettogewicht 2. Beispiel -1,568 lb Instabiles Bruttogewicht 3. Beispiel -20. 5,40 lb oz Instabiles Bruttogewicht 4. -
Seite 59: Nullstellung
Mode 2. Schnell Mode 3. Langsam 3. Drücken Sie die Taste zum Bestätigen. UF-8 Nullstellung 1. Drücken Sie die Taste , um zu der Konfiguration der Funktion zu gelangen. 2. Drücken Sie die Taste zum Auswählen. 3. Drücken Sie die Taste zum Bestätigen. -
Seite 60: Gewichtskalibrierung (Span)
ECF-1 Gewichtskalibrierung (SPAN) ; auf dem Display wird CALZ angezeigt. Drücken Sie die Taste Drücken Sie die Taste , um die Displayanzeige auf Null zu stellen. Drücken Sie die Tasten , um den Cursor zu bewegen. Drücken Sie die Taste und geben Sie den Wert des Kalibriergewichts ein. -
Seite 61: Garantie
GARANTIE Diese Waage hat eine Garantie auf jegliche Herstellungs- und Materialdefekte während eines Zeitraums von einem Jahr ab Lieferdatum. Innerhalb dieser Zeit übernimmt GRAM PRECISION, SL, die Reparatur der Waage. Diese Garantie schließt keine Schäden durch unsachgemäße Verwendung oder Überlastungen ein. - Seite 64 002/28072017 Gram Precision S.L. Travesía Industrial, 11 · 08907 Hospitalet de Llobregat · Barcelona (Spain) Tel. +34 902 208 000 · +34 93 300 33 32 Fax +34 93 300 66 98 gram.es comercial www.gram-group.com...
