HXA 400
MK II

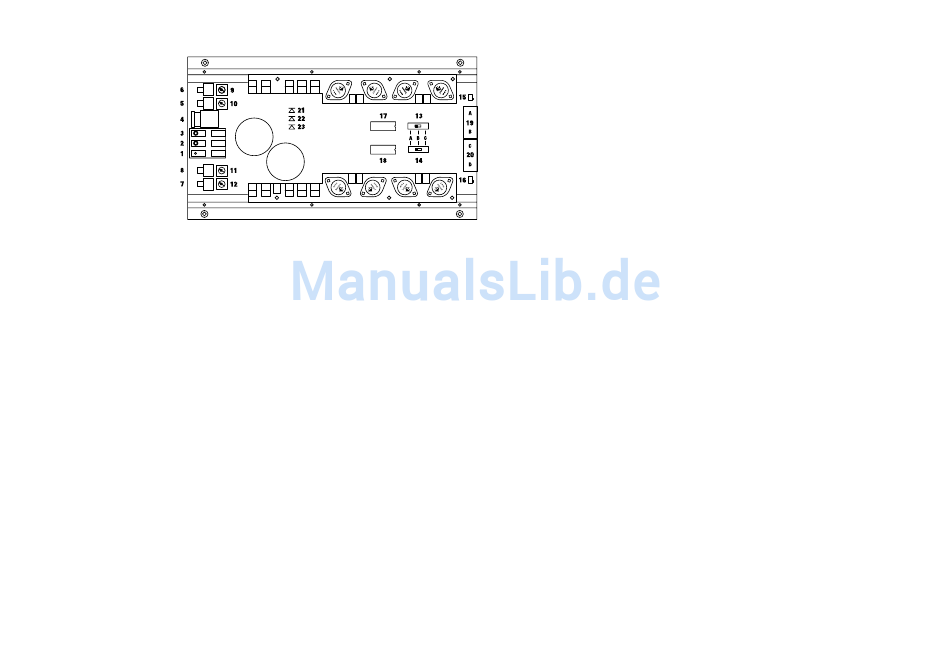

1 Anschluß Remoteleitung
Die Remoteleitung wird mit dem automatischen Anten-
nenanschluß des Steuergerätes (Radio) verbunden.
Dieser ist nur aktiviert, wenn das Steuergerät EIN-ge-
schaltet ist. Somit wird der Verstärker mit dem Steuer-
gerät ein-und ausgeschaltet.
2 Anschluß Massekabel
Das Massekabel sollte am zentralen Massepunkt (die-
ser befindet sich dort wo der Minuspol der Batterie
zum Metallchassis des Kfz geerdet ist) oder an einer
blanken, von Lackresten befreiten Stelle des Kfz-Chas-
sis angeschlossen werden.
3 Anschluß Batteriekabel
Das +12V Versorgungskabel ist am Pluspol der Batterie
anzuschließen. Empfohlener Querschnitt: min. 10 mm
4 Sicherung
Die Eingangssicherungen sind parallel geschaltet und
schützen vor einem geräteinternen Fehler, d.h. die An-
lage muß mit einer zusätzlichen Sicherung in Nähe der
Batterie (max. 30 cm entfernt) abgesichert werden. Die
Sicherungswerte betragen 2 x 25 Ampere und müssen
beide installiert sein, da der Verstärker mit 50 Ampere
(2 x 25 A) abgesichert ist.
5 - 8 Signaleingänge
Die HXA 400 MK II hat RCA-Anschlüsse zum
Kontaktieren von Cinchkabeln, welche mit den
Vorverstärkerausgängen der Line-Outputs des Steuer-
gerätes oder eines Vorverstärkers z.B. HXE 100
verbunden werden. Diese Anschlüsse sind vergoldet,
um eine bessere NF-Übertragung zu gewährleisten.
9 - 12 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieser Regler kann die Eingangs-
empfindlichkeit der einzelnen Kanäle A bis D an die
Ausgangsspannung des angeschlossenen Steuergerätes
angepaßt werden. Diese Regler sind keine Lautstärke-
regler, sondern dienen nur der Anpassung. Der Regelbe-
reich ist 700 mV bis 8 V.
2 .
13 Schalter für die Kanäle A und B
zur Umschaltung der Frequenzweichensteckmodule
auf Hochpass/ Full Range oder Tiefpass.
14 Schalter für die Kanäle C und D
zur Umschaltung der Frequenzweichensteckmodule
auf Hochpass/ Full Range oder Tiefpass.
15 - 16 Mono/Stereo Selecor
Mit diesen Schaltern kann die Betriebsart der Endstufe
festgelegt werden. Nutzen Sie den Verstärker im
4-Kanalbetrieb, so müssen sich beide Schalter in Ste-
reo Position befinden. Nutzen Sie den Verstärker im
3-Kanalbetrieb (Frontsystem/Subwoofer), stellen Sie
den Schalter für das Frontsystem auf Stereo und den
Schalter für den Subwoofer auf Mono/Bridged.
Achtung:
Die Impedanz des Woofers darf im Brückenbetrieb
3 Ohm nicht unterschreiten.
17 - 18 Frequenzweichensteckmodule
Die HXA 400 MK II ist standardmäßig mit zwei
Frequenzmodulen 85 Hz/12 dB Oct. ausgestattet.
Weitere Module, wie z.B. variable Hoch-/Tiefpass-
filter, sind auf Wunsch lieferbar. Die einzelnen Funk-
tionen der Module werden durch farbige LED's optisch
angezeigt.
So gilt für alle Module:
gelb = Hochpass
grün = Full Range
rot = Tiefpass
Die Module können auf Wusch mit 28 Hz/18 dB Oct.
Subsonicfilter geliefert werden.
19 Lautsprecheranschlußklemme für Kanäle A u. B
20 Lautsprecheranschlußklemme für Kanäle C u. D
Technische Daten HXA 400 MK II
Ausgangsleistung pro Kanal an 4 Ohm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 x 65/85 Watt RMS/Musik
Ausgangsleistung pro Kanal an 2 Ohm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 x 100/150 Watt RMS/Musik
Ausgangsleistung gebrückt an 4 Ohm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x 200/300 Watt RMS/Musik
Frequenzbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Hz - 20 kHz, +/- 0,2 dB
Klirrfaktor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 0,009%
TIM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 0,016%
Geräuschspannungsabstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 100 dB
Eingangsimpedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 kOhm
Eingangsempfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700 mV - 8 V
Sicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 x 25 Ampere
Abmessungen (H x B x T) in mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31,5 x 200 x 336
Gewicht netto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,6 kg
21 - 23 CPS-Colour Protection System
Die LED's zeigen den Betriebszustand der Endstufe an.
Grün = betriebsbereit; gelb = Fehlfunktion der Endstufe.
Kurzschluß am Lautsprecherausgang: rot = Überhit-
zung. Sollte die Endstufe wegen Überhitzung abge-
schaltet haben, kann es je nach Umgebungstemperatur
einige Zeit dauern, bis sie sich wieder einschaltet.

Wichtiger Hinweis!

Verbinden Sie niemals die Lautsprecherleitungen mit
der Kfz-Masse (Chassis). Dieses kann Ihren Verstärker
zerstören. Achten Sie darauf, daß alle Lautsprecher-
systeme phasenrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus. Der Pluspol ist bei den mei-
sten Lautsprechern gekennzeichnet. Außerdem können
bei dem Verstärker die Kanäle A und B sowie C und D
sowohl Stereo als auch Mono (gebrückt) betrieben
werden. Neben dem Stereo- und Monobetrieb kann die
Endstufe auch im Tri-mode angeschlossen werden, d.h.
sie können an einem Kabelpaar A/B oder C/D zwei
Stereolautsprecher betreiben und gleichzeitig einen
dritten Lautsprecher im Monobetrieb dazuschalten. Die
verschiedenen Anschlußmöglichkeiten entnehmen Sie
bitte dem beiliegenden Basic Instruction Sheet.
